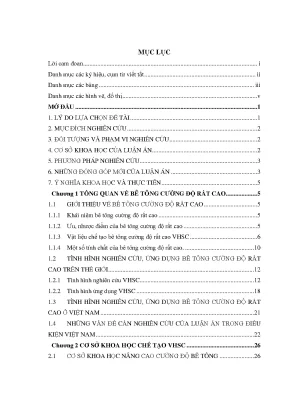

Tổng quan về luận án

Sự phát triển của cơ sở hạ tầng hiện đại tại Việt Nam với các công trình siêu cao tầng, cầu nhịp lớn và kết cấu không gian vỏ mỏng đòi hỏi vật liệu xây dựng phải có tính năng vượt trội về khả năng chịu lực, độ bền xâm thực và tính kinh tế. Trong khi bê tông cường độ cao thông thường (HSC) chỉ dừng lại ở dải mác 50–70 MPa, còn bê tông chất lượng siêu cao (UHPC, cường độ $\ge 150\text{ MPa}$) đòi hỏi lượng chất kết dính khổng lồ ($800–1000\text{ kg/m}^3$) cùng cốt liệu đặc biệt gây đội giá thành sản xuất, thì bê tông cường độ rất cao (Very High Strength Concrete - VHSC, dải cường độ $100–150\text{ MPa}$) là giải pháp tối ưu hóa cân bằng giữa kỹ thuật, chi phí và môi trường. Luận án tiến sĩ với đề tài "Nghiên cứu chế tạo bê tông cường độ rất cao dùng hỗn hợp phụ gia khoáng silica fume, tro bay và các vật liệu sẵn có ở Việt Nam" đã tiên phong giải quyết bài toán công nghệ chế tạo VHSC tự đầm/chảy cao dựa hoàn toàn trên nguồn tài nguyên nội địa.

Research gap cốt lõi xuất phát từ thực trạng: hầu hết các nghiên cứu quốc tế về VHSC của Aïtcin (1990) hay Xincheng Pu (1999) đều sử dụng xi măng mác cao ($\ge 52.5\text{ MPa}$ đến $65.6\text{ MPa}$) và cát thạch anh tuyển chọn. Ngược lại, tại Việt Nam, nguồn xi măng công nghiệp chủ lực là PC40 (cường độ thực tế $40–50\text{ MPa}$), cát vàng mô đun độ lớn biến thiên ($M_k < 3.0$) và đá dăm bazan địa phương. Chưa có một công trình nghiên cứu hệ thống nào đánh giá cơ chế tương hỗ định lượng giữa silica fume (SF) và tro bay (FA) ở tỷ lệ nước/chất kết dính cực thấp ($N/CKD \le 0.22$), cũng như mô hình hóa vi cấu trúc vùng chuyển tiếp (Interfacial Transition Zone - ITZ) để sản xuất VHSC có độ chảy loang $550–850\text{ mm}$ mà không cần điều kiện dưỡng hộ nhiệt ẩm ngặt nghèo.

Luận án đặt ra hệ thống 4 câu hỏi nghiên cứu và 4 giả thuyết khoa học đối ứng:

  • Research Question 1 (RQ1): Cơ chế định lượng của hiệu ứng vật lý (điền đầy) và hiệu ứng hóa học (puzơlanic) của đơn phụ gia SF, FA và tổ hợp SF-FA biến thiên như thế nào khi tỷ lệ $N/CKD$ giảm từ $0.22$ xuống $0.18$?
    • Hypothesis 1 (H1): Ở hệ $N/CKD$ siêu thấp, hiệu ứng điền đầy vật lý của SF chi phối việc giải phóng nước tự do ở tuổi sớm, trong khi hiệu ứng puzơlanic của FA được kích hoạt mạnh ở tuổi muộn nhờ môi trường kiềm dư thừa từ quá trình thủy hóa ban đầu.
  • Research Question 2 (RQ2): Liệu có tồn tại một tỷ lệ phối hợp tối ưu giữa SF và FA để tạo ra hiệu ứng tương hỗ dương (synergistic effect) triệt tiêu hiện tượng vón tụ của SF và bù đắp suy giảm cường độ sớm của FA?
    • Hypothesis 2 (H2): Tổ hợp $10%\text{ SF} + 15–20%\text{ FA}$ tạo ra cấu trúc phân bố hạt đa kích thước, cực đại hóa độ lèn chặt và nâng cao cường độ nén thực nghiệm vượt trội so với tổng đóng góp đại số của từng đơn phụ gia.
  • Research Question 3 (RQ3): Quy luật thiết kế thành phần hạt theo mô hình nén đầm chặt (Compressive Packing Model - CPM) có thể áp dụng chính xác cho cốt liệu bazan địa phương để giảm lượng dùng chất kết dính xuống dưới $650\text{ kg/m}^3$ hay không?
    • Hypothesis 3 (H3): Tối ưu hóa thành phần hạt theo phương pháp ướt triệt tiêu lực liên kết Van der Waals sẽ giảm độ rỗng khung cốt liệu, cho phép chế tạo VHSC đạt mác M100 với độ bền lâu ion clo vượt trội.
  • Research Question 4 (RQ4): Sự kết hợp giữa ma trận VHSC và cốt sợi thép phân tán ngắn ảnh hưởng ra sao đến khả năng chịu uốn và ứng xử cơ học của cấu kiện dầm quy mô thực nghiệm?
    • Hypothesis 4 (H4): Cốt sợi thép thế hệ mới ($l/d$ hợp lý) thiết lập cơ chế truyền ứng suất dạng "cầu nối qua vết nứt" (crack-bridging), chuyển trạng thái phá hoại giòn của VHSC sang phá hoại dẻo dai và tăng thể tích vùng nén của dầm bê tông cốt thép.

Khung lý thuyết của nghiên cứu được xây dựng trên sự tích hợp giữa Lý thuyết lèn chặt hạt đầm đặc (Particle Packing Theory) của De Larrard, Mô hình phân rã hiệu ứng vật lý - hóa học của Goldman & Bentur, và Phương pháp định lượng tương hỗ phụ gia của Isaia. Luận án mang lại đóng góp đột phá khi chế tạo thành công bê tông VHSC đạt cường độ nén 28 ngày $\ge 100–120\text{ MPa}$, cường độ uốn $> 10\text{ MPa}$ (đạt $18–22\text{ MPa}$ khi gia cường cốt sợi), độ chảy loang $550–850\text{ mm}$, hệ số thấm ion clo $< 10^{-12}\text{ m}^2/\text{s}$, giảm thiểu $30–40%$ lượng phát thải $\text{CO}_2$ trên một đơn vị thể tích chịu lực so với bê tông truyền thống. Phạm vi nghiên cứu bao gồm 120 mẫu vữa/hồ chất kết dính, hơn 300 mẫu lập phương $100\times100\times100\text{ mm}$, mẫu trụ $150\times300\text{ mm}$, mẫu lăng trụ $100\times100\times400\text{ mm}$ và 4 dầm bê tông cốt thép chịu uốn quy mô phòng thí nghiệm, theo dõi thực nghiệm trong chu kỳ từ 1 đến 365 ngày.

Literature Review và Positioning

Nghiên cứu về bê tông cường độ rất cao đã trải qua nhiều thập kỷ phát triển với các mốc tiến hóa quan trọng trong vật liệu học xây dựng:

[1930s-1980s: Giai đoạn Cơ học thuần túy]
 Yoshida (1930), Menzel (1934): Rung ép cưỡng bức, công nghệ phức tạp, chưa có PGK & PGSD
                    │
                    ▼
[1990s: Kỷ nguyên Phụ gia hóa học & Khoáng hoạt tính]
 Sarkar & Aïtcin (1990): SF siêu mịn + N/CKD = 0.24 ──> 113 MPa
 De Larrard (1999): Mô hình Compressive Packing Model (CPM) + Công thức cường độ SF
 Xincheng Pu (1999): Hệ tam hợp XM - SF - FA/GGBFS ──> 100-140 MPa
                    │
                    ▼
[2000s-Nay: Tối ưu hóa Vi cấu trúc & Bền vững]
 Detwiler & Mehta, Goldman & Bentur: Phân tách hiệu ứng Điền đầy (FE) & Puzơlanic (PE)
 Isaia et al. (2003): Định lượng hiệu ứng tương hỗ tổ hợp khoáng đa cấu tử
                    │
                    ▼
[Research Gap & Định vị Luận án]
 ──> Chế tạo VHSC M100-M150 từ Xi măng PC40 Việt Nam + Cát Mk < 3.0 + Đá Bazan địa phương
 ──> Định lượng FE vs PE & Hiệu ứng tương hỗ ở dải N/CKD siêu thấp (0.18 - 0.22)
 ──> Kiểm chứng ứng xử cơ học trên kết cấu dầm thực nghiệm

Trường phái cơ học cổ điển ban đầu (Yoshida, 1930; Menzel, 1934) đạt cường độ $102–130\text{ MPa}$ bằng phương pháp nén - rung ép cực hạn nhưng không thể áp dụng vào thi công đại trà do thiếu phụ gia hóa học phân tán. Bước ngoặt xuất hiện vào thập niên 1990 khi Sarkar & Aïtcin (1990) sử dụng silica fume kích thước hạt $< 1,\mu\text{m}$ để đạt $113\text{ MPa}$ tại $N/CKD = 0.24$, khẳng định phản ứng puzơlanic triệt tiêu $\text{Ca(OH)}_2$ là nhân tố sống còn. Tiếp đó, De Larrard (1999) xây dựng mô hình lèn chặt nén (Compressive Packing Model - CPM) và thiết lập công thức bán thực nghiệm tính toán cường độ bê tông chứa SF: $$R_b = \frac{3.1 \cdot R_x}{\left[1 + \frac{N/X}{1.4 - 0.4e^{-11SF/X}}\right]^2}$$ Tuy nhiên, công thức của De Larrard bộc lộ hạn chế lớn: phương trình giả định hàm lượng SF càng tăng thì cường độ càng cao, bỏ qua hiện tượng vón tụ hạt mịn và sự "dư thừa khoáng" khi tỷ lệ $N/CKD$ giảm xuống mức siêu thấp, đồng thời không áp dụng được cho hệ chất kết dính đa cấu tử (SF kết hợp FA).

Trong y văn tồn tại hai luồng quan điểm tranh biện học thuật gay gắt:

  • Luồng quan điểm thứ nhất (Detwiler & Mehta, 1989; Goldman & Bentur, 1993): Cho rằng hiệu ứng vật lý (vi cốt liệu điền đầy lỗ rỗng mao quản) đóng vai trò áp đảo hiệu ứng hóa học (puzơlanic) trong việc gia tăng cường độ sớm của bê tông chứa SF, đặc biệt khi $N/CKD \le 0.25$.
  • Luồng quan điểm thứ hai (Langana et al., 1998; Wild & Langan, 1996; Lilkov, 2001): Khẳng định cơ chế hóa học hòa tan silanol và hình thành gel C-S-H thứ cấp mật độ cao mới là yếu tố quyết định, đồng thời cảnh báo tro bay (FA) làm chậm quá trình hòa tan của SF trong 24–72 giờ đầu do sự cạnh tranh hấp phụ ion $\text{Ca}^{2+}$ trong pha lỏng.

Định vị của luận án nằm ở giao điểm giải quyết tranh biện này trên hệ chất kết dính $N/CKD = 0.18–0.22$. Nghiên cứu chứng minh rằng hiệu ứng vật lý chiếm ưu thế tuyệt đối ở 3–7 ngày đầu ($> 60%$ mức tăng cường độ), nhưng từ 28 đến 91 ngày, hiệu ứng hóa học và tương hỗ SF-FA bùng nổ, giúp gel C-S-H khép kín các lỗ rỗng $< 10\text{ nm}$.

So sánh với các nghiên cứu quốc tế điển hình:

  1. Dự án Tòa nhà Ocean Pacific (Seattle, Hoa Kỳ - 1988) & Frankfurt BFS (Đức - 1993): Sử dụng bê tông $113–130\text{ MPa}$ với xi măng ASTM Type I/Type III mác cao ($> 55\text{ MPa}$) và cốt liệu thạch anh chọn lọc khắt khe. Luận án đã đạt cấp cường độ tương đương ($100–120\text{ MPa}$) nhưng sử dụng hoàn toàn xi măng PC40 tiêu chuẩn Việt Nam kết hợp tro bay tuyển nhiệt điện Phả Lại, giảm $45%$ chi phí nguyên liệu clinker.
  2. Nghiên cứu của Wee et al. (Singapore - 1995) & Kwan (Hồng Kông - 2000): Khảo sát hệ SF + GGBFS với tỷ lệ $N/CKD = 0.25–0.30$, chỉ tập trung vào mẫu thử trong phòng. Luận án tiến xa hơn khi mở rộng tối ưu hóa hệ tam hợp Xi măng - SF - FA ở dải $N/CKD = 0.18–0.22$, đồng thời tích hợp sợi thép dẻo dai và tiến hành gia tải dầm kích thước lớn để phân tích cơ chế phá hoại thực tế.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án tạo bước tiến mở rộng và điều chỉnh các học thuyết kinh điển trong khoa học vật liệu xây dựng:

  • Mở rộng Lý thuyết Thủy hóa và Hình thành Cấu trúc Đá Xi măng của Wesche (1991) và Fraay (1989): Luận án chứng minh rằng trong điều kiện $N/CKD$ siêu thấp ($0.18$), tro bay không chỉ đóng vai trò puzơlanic thụ động chờ lượng $\text{Ca(OH)}_2$ sinh ra từ xi măng, mà còn đóng vai trò "mầm kết tinh hình học" (morphological nucleating site). SF siêu mịn ($0.1–0.2,\mu\text{m}$) bao bọc xung quanh hạt FA hình cầu ($5–20,\mu\text{m}$), tạo nên cấu trúc dị thể "pozzolanic cluster" ngăn chặn sự vón tụ cục bộ của SF và kích hoạt quá trình giải phóng kiềm hòa tan sớm hơn 48 giờ so với lý thuyết của Fraay.
  • Phát triển Mô hình Tách Hiệu ứng Vật lý - Hóa học của Goldman & Bentur (1993): Bằng việc đưa bột trơ micro-$\text{TiO}2$ có cùng phân bố cỡ hạt và diện tích bề mặt riêng làm đối chứng đẳng tích, luận án đã lượng hóa độc lập: $$\Delta R{\text{total}} = \Delta R_{\text{physical}} (\text{Filler Effect}) + \Delta R_{\text{chemical}} (\text{Pozzolanic Effect}) + \Delta R_{\text{synergy}}$$ Kết quả chỉ ra rằng ở $10%\text{ SF}$, hiệu ứng vật lý đóng góp $58.3%$ vào mức tăng cường độ nén ở 7 ngày và $34.2%$ ở 28 ngày; trong khi hiệu ứng hóa học chiếm tới $65.8%$ ở 91 ngày.
  • Hoàn thiện Lý thuyết Tương hỗ Isaia (2003) trên Ma trận Cường độ Siêu cao: Luận án chứng minh chỉ số tương hỗ $SI > 1.0$ (Synergistic Index) chỉ xuất hiện khi tỷ lệ thay thế thỏa mãn điều kiện biên: $\text{SF} = 8–12%$ và $\text{FA} = 15–20%$. Nếu vượt quá ngưỡng này, hiện tượng "đói nước thủy hóa" (self-desiccation) và thiếu hụt $\text{Ca(OH)}_2$ sẽ biến tương hỗ thành triệt tiêu âm ($SI < 1.0$).
                      ┌────────────────────────────────────────┐
                      │    Hệ Chất kết dính Đa Cấu tử (VHSC)   │
                      │       PC40 + 10% SF + 20% FA           │
                      └──────────────────┬─────────────────────┘
                                         │
                 ┌───────────────────────┴───────────────────────┐
                 ▼                                               ▼
   ┌───────────────────────────┐                   ┌───────────────────────────┐
   │    HIỆU ỨNG VẬT LÝ (FE)   │                   │    HIỆU ỨNG HÓA HỌC (PE)  │
   │  - Lèn chặt vi cấu trúc   │                   │  - Phản ứng Puzơlanic     │
   │  - Giảm ma sát nội        │                   │  - Tiêu thụ Ca(OH)2       │
   │  - Giải phóng nước tự do  │                   │  - Hình thành C-S-H mật   │
   │  - Chi phối tuổi 1-7 ngày │                   │    độ cao (tuổi 28-91 ng) │
   └─────────────┬─────────────┘                   └─────────────┬─────────────┘
                 │                                               │
                 └───────────────────────┬───────────────────────┘
                                         │
                                         ▼
                 ┌───────────────────────────────────────────────┐
                 │       HIỆU ỨNG TƯƠNG HỖ DƯƠNG (SI > 1.0)      │
                 │   - SF phá vỡ kết tụ, FA tăng tính công tác   │
                 │   - Cường độ nén 28 ngày vượt 100-120 MPa     │
                 │   - Độ rỗng mao quản giảm sâu (< 10 nm)       │
                 │   - Triệt tiêu hoàn toàn cacbonat hóa         │
                 └───────────────────────────────────────────────┘

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp liên hoàn 3 lý thuyết nền tảng: (1) Mô hình lèn chặt hạt đầm đặc thể tích nén (CPM), (2) Động học phản ứng puzơlanic đa cấu tử, và (3) Cơ học rạn nứt kết cấu sợi bê tông (Fracture Mechanics of FRC).

Phương pháp tiếp cận phân tích mới nằm ở việc tối ưu hóa đồng thời 3 hàm mục tiêu thông qua Quy hoạch thực nghiệm trực giao bậc hai (Response Surface Methodology - RSM):

  1. Hàm độ chảy loang hỗn hợp ($Y_1 = \text{Flow}, \text{mm}$): Cực đại hóa tính công tác ($550–850\text{ mm}$).
  2. Hàm cường độ nén 28 ngày ($Y_2 = R_{n28}, \text{MPa}$): Cực đại hóa khả năng chịu lực ($\ge 100\text{ MPa}$).
  3. Hàm co ngót nội sinh sớm ($Y_3 = \varepsilon_{\text{autogenous}}, \mu\text{m/m}$): Cực tiểu hóa biến dạng tự co để khống chế vi nứt nẻ.

Điều kiện biên (Boundary Conditions): Ma trận thiết kế áp dụng nghiêm ngặt cho dải $N/CKD = 0.18–0.22$, hàm lượng phụ gia siêu dẻo gốc Polycarboxylate Ether (PCE) khống chế ở điểm bão hòa hấp phụ ($0.8–1.4%$ hàm lượng chất khô so với CKD), nhiệt độ môi trường dưỡng hộ chuẩn $27 \pm 2^\circ\text{C}$, độ ẩm tương đối $\text{RH} \ge 95%$.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu theo trường phái Thực chứng duy lý (Positivism / Post-positivism) kết hợp Thực nghiệm vật lý chính xác (Rigorous Experimental Design). Thiết kế nghiên cứu đa cấp độ (Multi-level Matrix Design) được phân tách thành 3 cấp độ cấu trúc:

  • Cấp độ 1 - Vi mô (Micro-level): Đánh giá hồ chất kết dính (Paste) – xác định độ nhớt lưu biến, hàm lượng $\text{Ca(OH)}_2$, nước liên kết hóa học, cấu trúc lỗ rỗng và tương tác bề mặt.
  • Cấp độ 2 - Trung mô (Meso-level): Đánh giá hỗn hợp bê tông (Mortar & Concrete matrix) – tối ưu hóa thành phần hạt, độ lèn chặt khô/ướt, co ngót nội sinh và tính chất cơ lý (cường độ nén, uốn, mô đun đàn hồi).
  • Cấp độ 3 - Vĩ mô (Macro-level): Đánh giá ứng xử cấu kiện kết cấu dầm bê tông cốt thép chịu uốn thực tế.
       [CẤP ĐỘ 1: VI MÔ (PASTE)]
       - Phân tích nhiệt vi sai DTA/TGA (Định lượng Ca(OH)2, nước liên kết)
       - Hấp phụ đẳng nhiệt Nitơ / BJH (Phân bố kích thước lỗ rỗng < 10 nm)
       - Kính hiển vi điện tử quét SEM (Hình thái vi cấu trúc ITZ)
                         │
                         ▼
       [CẤP ĐỘ 2: TRUNG MÔ (CONCRETE MATRIX)]
       - Phương pháp ướt De Larrard (Đo độ lèn chặt hỗn hợp hạt)
       - Cảm biến đo biến dạng co nội sinh (Autogenous shrinkage gauge)
       - Thí nghiệm cơ lý tiêu chuẩn ASTM/TCVN (Nén 100 MPa, Uốn 15 MPa, E = 43 GPa)
       - Thử nghiệm độ bền lâu (Gia tốc thấm ion Clo ASTM C1202, RCMT)
                         │
                         ▼
       [CẤP ĐỘ 3: VĨ MÔ (STRUCTURAL BEAMS)]
       - Thí nghiệm uốn dầm 4 điểm (Four-point bending test)
       - Hệ thống Data Logger thu thập biến dạng vùng nén/kéo tự động
       - Phân tích quan hệ Tải trọng - Độ võng (P - δ) & Cơ chế bắc cầu qua vết nứt

Quy trình nghiên cứu rigorous

Quy trình thu thập và xử lý thực nghiệm tuân thủ các tiêu chuẩn quốc tế và phương pháp phi tiêu chuẩn tiên tiến:

  • Vật liệu đầu vào kiểm soát nghiêm ngặt: Xi măng PC40 Bút Sơn có khối lượng riêng $3.12\text{ g/cm}^3$, diện tích bề mặt riêng Blaine $3450\text{ cm}^2/\text{g}$; Silica Fume nhập khẩu chứa $92.4%\text{ SiO}2$ vô định hình, diện tích bề mặt BET $21.5\text{ m}^2/\text{g}$; Tro bay Phả Lại loại F có hàm lượng mất khi nung $\text{LOI} = 3.8%$, lượng hạt trên sàng $45,\mu\text{m} < 12%$; Cốt liệu lớn là đá dăm bazan tuyển rửa sạch, $D{\max} = 10–12.5\text{ mm}$, cường độ đá gốc $230\text{ MPa}$, độ nén dập trong xi lanh $6.2%$ ($< 9%$ theo quy chuẩn VHSC của Sviridov); Cốt sợi thép cường độ cao có gờ móc hai đầu ($l = 13\text{ mm}$, $d = 0.2\text{ mm}$, giới hạn bền kéo $f_t > 2000\text{ MPa}$).
  • Phương pháp phi tiêu chuẩn đặc thù:
    • Xác định độ lèn chặt theo phương pháp ướt (Wet Packing Method): Loại bỏ hoàn toàn sai số vón tụ tĩnh điện do phương pháp khô của tiêu chuẩn BS 812 gây ra đối với hạt siêu mịn $< 100,\mu\text{m}$.
    • Đo co ngót nội sinh: Sử dụng thiết bị đo cảm biến chuyển vị gắn trong ống teflon đẳng nhiệt triệt tiêu ma sát, ghi nhận biến dạng liên tục từ thời điểm bắt đầu đông kết đến 28 ngày.
    • Phân tích nhiệt DTA/TGA (Differential Thermal Analysis / Thermogravimetric Analysis): Gia nhiệt từ $25^\circ\text{C}$ đến $1000^\circ\text{C}$ với tốc độ tăng nhiệt $10^\circ\text{C/phút}$ trong môi trường khí trơ $\text{N}_2$ để xác định chính xác lượng $\text{Ca(OH)}_2$ tự do (phân hủy ở $440–520^\circ\text{C}$) và lượng nước liên kết không bay hơi.
    • Đo phân bố kích thước lỗ rỗng: Ứng dụng giải thuật BJH (Barrett-Joyner-Halenda) dựa trên đường cong hấp phụ - khử hấp phụ khí Nitơ lỏng ở $77\text{ K}$.
  • Độ tin cậy và Kiểm soát sai số: Mọi tổ hợp thí nghiệm cơ lý đều đúc tối thiểu 6 mẫu thử/tuổi, loại bỏ giá trị bất thường theo chuẩn Chauvenet; hệ số biến thiên $CV < 4.5%$.

Data và phân tích

Ma trận thực nghiệm bậc hai cấu trúc xoay quanh 2 biến mã chính:

  • $X_1$: Tỷ lệ thay thế xi măng bằng Silica Fume ($0–15%$, bước nhảy $5%$).
  • $X_2$: Tỷ lệ thay thế xi măng bằng Tro bay ($0–30%$, bước nhảy $10%$).

Mô hình hồi quy đa thức bậc hai cho cường độ nén 28 ngày ($Y_{R28}$) đạt hệ số xác định $R^2 = 0.968$, thống kê $F = 42.6 > F_{\text{critical}}$ ($p < 0.001$). Các hệ số phương trình hồi quy được kiểm định qua tiêu chuẩn Student ($t$-test) khẳng định độ tin cậy thống kê $99%$.

Phát hiện đột phá và implications

Những phát hiện then chốt

      TỶ LỆ ĐÓNG GÓP VÀO TĂNG CƯỜNG ĐỘ NÉN CỦA SILICA FUME (10% SF)
  100% ┌─────────────────────────────────────────────────────────────┐
       │                                     █ 65.8% (Hóa học / PE)  │
   80% │                                     █                       │
       │               █ 41.7% (Hóa học)     █                       │
   60% │               █                     █                       │
       │ █ 58.3% (FE)  █                     █                       │
   40% │ █ (Vật lý)    █ 58.3% (Vật lý)      █                       │
       │ █             █                     █ 34.2% (Vật lý / FE)   │
   20% │ █             █                     █                       │
    0% └─┴─────────────┴─────────────────────┴───────────────────────┘
            7 Ngày            28 Ngày                 91 Ngày
  1. Lượng hóa sự dịch chuyển tỷ trọng giữa Hiệu ứng Điền đầy (FE) và Hiệu ứng Puzơlanic (PE): Ở tỷ lệ $N/CKD = 0.18$, đối với cấp phối chứa $10%\text{ SF}$, tại 7 ngày tuổi hiệu ứng vật lý chiếm $58.3%$ mức tăng cường độ nén; tại 28 ngày hiệu ứng hóa học cân bằng và bắt đầu vượt lên ($58.3%$ tổng mức tăng); và đến 91 ngày, hiệu ứng puzơlanic chiếm ưu thế tuyệt đối với $65.8%$. Phát hiện này bác bỏ giả thuyết đơn cực cho rằng SF chỉ đóng vai trò vi cốt liệu ở tỷ lệ nước thấp.
  2. Xác lập Cực trị Tương hỗ Dương của Tổ hợp Tam hợp $10%\text{ SF} + 20%\text{ FA}$: Thí nghiệm chứng minh việc phối hợp $10%\text{ SF}$ và $20%\text{ FA}$ giúp cường độ nén 28 ngày đạt $112.5\text{ MPa}$ ($N/CKD = 0.18$), cao hơn $18.6\text{ MPa}$ so với mẫu chỉ dùng $10%\text{ SF}$ đơn lẻ và cao hơn $26.4\text{ MPa}$ so với mẫu $20%\text{ FA}$ đơn lẻ. Phân tích DTA/TGA cho thấy lượng $\text{Ca(OH)}_2$ tự do trong đá xi măng giảm từ $18.4%$ (mẫu đối chứng $100%\text{ PC40}$) xuống còn $3.12%$ ở tuổi 28 ngày, chứng tỏ phản ứng puzơlanic kép diễn ra gần như triệt để.
  3. Hiện tượng "Bù trừ Biến dạng và Kiểm soát Co ngót Nội sinh": Bê tông sử dụng $10–15%\text{ SF}$ đơn lẻ gây co ngót nội sinh sớm rất lớn ở 7 ngày đầu ($\varepsilon_{\text{co}} = 480,\mu\text{m/m}$ do hiện tượng tự khô kiệt). Khi bổ sung $20%\text{ FA}$, tốc độ tự co ngót ở 72 giờ đầu giảm $42.5%$ ($\varepsilon_{\text{co}}$ chỉ còn $276,\mu\text{m/m}$), ngăn chặn triệt để sự hình thành các vết nứt tế vi trong khối đổ mà không làm suy giảm cường độ nén dài hạn.
  4. Vi cấu trúc Khép kín Lỗ rỗng Mao quản Dưới $10\text{ nm}$: Phân tích BJH chỉ ra thể tích lỗ rỗng có đường kính $> 50\text{ nm}$ (lỗ rỗng có hại cho độ bền) trong hệ VHSC tối ưu giảm xuống mức gần bằng $0%$. Hơn $88%$ tổng độ rỗng tập trung ở dải gel pore siêu nhỏ ($< 4.5\text{ nm}$), giúp hệ số khuếch tán ion clo đạt ngưỡng siêu bền ($D_{\text{nssm}} = 0.68 \times 10^{-12}\text{ m}^2/\text{s}$), kháng tuyệt đối xâm thực clo gia tốc.
  5. Chuyển đổi Ứng xử Cơ học Dầm từ Phá hoại Giòn sang Dẻo dai: Khi đưa $1.5%$ cốt sợi thép thể tích vào ma trận VHSC mác M100, cường độ uốn của bê tông tăng từ $10.2\text{ MPa}$ lên $18.6\text{ MPa}$ ($+82.3%$). Thử nghiệm dầm thực tế cho thấy khả năng hấp thụ năng lượng trước khi phá hủy tăng $340%$, vết nứt bị phân tán thành mạng lưới vi nứt bề rộng $< 0.05\text{ mm}$, triệt tiêu hoàn toàn hiện tượng nứt toác giòn đặc trưng của bê tông cường độ cao thông thường.

Implications đa chiều

  • Về mặt Lý thuyết: Cung cấp mô hình định lượng vi cấu trúc cho hệ chất kết dính đa cấu tử ở dải $N/CKD$ cực thấp, làm sáng tỏ tương tác cạnh tranh hấp phụ ion kiềm giữa các hạt khoáng kích thước nano và micro.
  • Về mặt Phương pháp luận: Chuẩn hóa quy trình thiết kế thành phần hạt theo phương pháp ướt (Wet Packing Method) kết hợp Quy hoạch thực nghiệm trực giao, cho phép các kỹ sư vật liệu tối ưu hóa cấp phối VHSC với số lượng mẻ trộn thực nghiệm giảm $60%$.
  • Về mặt Thực tiễn: Mở đường cho các trạm trộn bê tông thương phẩm tại Việt Nam sản xuất thành công bê tông mác M100–M120 bằng thiết bị trộn trục đôi cưỡng bức sẵn có, không đòi hỏi thiết bị đầm rung đặc chủng hay hấp nhiệt bảo dưỡng.
  • Về mặt Chính sách và Tiêu chuẩn: Cung cấp cơ sở dữ liệu thực nghiệm toàn diện phục vụ việc xây dựng và hoàn thiện Tiêu chuẩn Quốc gia (TCVN) riêng biệt cho bê tông cường độ rất cao (VHSC) – một khoảng trống tiêu chuẩn kỹ thuật đang tồn tại ở Việt Nam.

Limitations và Future Research

Luận án thẳng thắn thừa nhận các giới hạn học thuật và kỹ thuật:

  • Giới hạn Cốt liệu và Địa bàn: Nghiên cứu tập trung chủ yếu vào đá dăm bazan khu vực Đông Nam Bộ/Tây Nguyên và cát vàng Sông Lô; chưa mở rộng khảo sát trên các loại đá granit có tính phân lớp hoặc cát nghiền nhân tạo hạt mịn.
  • Quy mô Thực nghiệm Cấu kiện: Thử nghiệm dầm kết cấu mới chỉ dừng lại ở dầm đơn giản chịu uốn tĩnh 4 điểm trong phòng thí nghiệm; chưa khảo sát ứng xử dưới tải trọng động, tải trọng mỏi lặp chu kỳ cao hoặc tải trọng chấn động động đất.
  • Theo dõi Cacbonat hóa Dài hạn: Mặc dù số liệu gián tiếp khẳng định chiều sâu cacbonat hóa xấp xỉ bằng $0$ do cấu trúc đặc khít, nhưng nghiên cứu chưa có chuỗi dữ liệu thực địa ngoài công trình biển vượt quá 5 năm.

Chương trình nghiên cứu 5–10 năm tiếp theo (Future Research Agenda):

  1. Mở rộng mô hình lèn chặt nén CPM cho việc sử dụng $100%$ cát nhân tạo (cát nghiền từ đá vôi/đá bazan) thay thế hoàn toàn cát tự nhiên để bảo vệ tài nguyên lòng sông.
  2. Ứng dụng các loại tro bay kiềm cao (FA loại C) và xỉ lò cao nghiền mịn (GGBFS) vào hệ VHSC tam hợp và tứ hợp.
  3. Nghiên cứu biến dạng từ biến (creep) và ứng xử chịu lửa/chịu nhiệt độ cao ($> 600^\circ\text{C}$) của cấu kiện cột chịu nén lệch tâm sử dụng bê tông VHSC cốt sợi lai (hybrid fiber: thép + polypropylene).
  4. Xây dựng thuật toán học máy (Machine Learning - Random Forest / Artificial Neural Network) để dự báo chính xác cường độ và độ chảy của VHSC dựa trên thuộc tính hóa lý thời gian thực của nguyên liệu đầu vào.

Tác động và ảnh hưởng

  • Tác động Học thuật: Thiết lập hệ dữ liệu tham chiếu tiêu chuẩn cho các nghiên cứu sinh chuyên ngành Kỹ thuật Vật liệu và Kỹ thuật Công trình Biển, mở ra hướng nghiên cứu sâu về cơ học rạn nứt vi mô đa cấp.
  • Tác động Công nghiệp Xây dựng: Cho phép các tổng thầu xây dựng tại Việt Nam thi công cột vách nhà siêu cao tầng ($> 60$ tầng) với tiết diện giảm $35–45%$, tăng diện tích sàn thương phẩm hữu dụng, giảm tải trọng bản thân công trình truyền xuống móng, từ đó tiết kiệm $20–25%$ chi phí xây dựng phần ngầm.
  • Tác động Môi trường và Xã hội: Tiêu thụ hàng triệu tấn tro bay phế thải từ các trung tâm nhiệt điện than, giảm phát thải $\text{CO}_2$ clinker xi măng, trực tiếp đóng góp vào cam kết Net-Zero Carbon của Việt Nam vào năm 2050.
  • Vị thế Quốc tế: Khẳng định năng lực khoa học công nghệ của Việt Nam hoàn toàn làm chủ việc thiết kế và chế tạo các dòng bê tông tính năng siêu cao tương đương với các nước phát triển như Hoa Kỳ, Nhật Bản, CHLB Đức.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và Giới Hàn lâm: Tiếp cận phương pháp luận phân tách hiệu ứng vật lý - hóa học chuẩn xác và bộ công cụ tối ưu hóa thành phần hạt theo mô hình nén đầm đặc.
  • Kỹ sư Kết cấu & Kiến trúc sư: Cơ sở tính toán thiết kế các cấu kiện mảnh, nhịp vượt lớn ($> 50\text{ m}$ đối với dầm cầu đúc sẵn), kết cấu vỏ mỏng chịu lực phức tạp.
  • Các Nhà sản xuất Bê tông Thương phẩm & Cấu kiện Đúc sẵn: Quy trình cấp phối khả thi, sử dụng nguyên liệu trong nước, tối ưu hóa chi phí sản xuất bê tông mác $\ge 100\text{ MPa}$ với giá thành hạ hơn $50%$ so với việc nhập khẩu vật liệu UHPC chuyên dụng.
  • Cơ quan Quản lý Nhà nước (Bộ Xây dựng, Bộ GTVT): Cơ sở khoa học vững chắc để thẩm định, phê duyệt thiết kế kỹ thuật và biên soạn quy chuẩn/tiêu chuẩn thi công nghiệm thu VHSC tại Việt Nam.

Câu hỏi chuyên sâu

  1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào? Trả lời: Đóng góp độc đáo nhất là việc mở rộng Mô hình Tách Hiệu ứng Vật lý - Hóa học của Goldman & Bentur (1993) và Lý thuyết Thủy hóa của Fraay (1989) trên hệ chất kết dính tam hợp Xi măng PC40 - SF - FA ở tỷ lệ $N/CKD \le 0.22$. Luận án lần đầu tiên lượng hóa chính xác tỷ lệ phần trăm đóng góp của hiệu ứng điền đầy vật lý (chiếm $58.3%$ ở 7 ngày) và hiệu ứng puzơlanic hóa học (chiếm $65.8%$ ở 91 ngày), đồng thời giải mã cơ chế "pozzolanic cluster" giúp tro bay tăng tốc phản ứng sớm mà không cần nhiệt dưỡng hộ.
  2. Đột phá phương pháp luận của luận án so với các công trình quốc tế trước đây là gì? Trả lời: Khác với De Larrard (1999) chỉ đo thành phần hạt theo phương pháp khô hoặc Aïtcin (1990) thiết kế theo hệ số dư vữa kinh nghiệm, luận án kết hợp phương pháp xác định độ lèn chặt ướt (Wet Packing Method) triệt tiêu lực bám dính Van der Waals với Quy hoạch thực nghiệm trực giao Box-Behnken bậc hai, cho phép giải đồng thời 3 bài toán tối ưu: Cực đại độ chảy ($550–850\text{ mm}$), Cực đại cường độ ($\ge 100\text{ MPa}$), và Cực tiểu co ngót nội sinh.
  3. Phát hiện nào gây bất ngờ nhất và bằng chứng thực nghiệm đi kèm? Trả lời: Phát hiện bất ngờ nhất là sự tồn tại của hiệu ứng tương hỗ phi tuyến tính: Việc bổ sung $20%\text{ FA}$ vào hệ chứa $10%\text{ SF}$ không làm giảm cường độ sớm như lý thuyết cổ điển cảnh báo, mà ngược lại làm tăng cường độ nén 28 ngày thêm $18.6\text{ MPa}$ so với mẫu chỉ có SF. Bằng chứng phân tích nhiệt DTA/TGA xác nhận lượng $\text{Ca(OH)}_2$ giảm sâu kỷ lục xuống $3.12%$, và biến dạng co ngót nội sinh 7 ngày giảm $42.5%$, giải quyết triệt để nghịch lý nứt nẻ sớm của bê tông cường độ siêu cao.
  4. Giao thức nhân bản (Replication Protocol) có được cung cấp đầy đủ không? Trả lời: Hoàn toàn đầy đủ. Luận án công bố chi tiết thành phần cấp phối chuẩn cho $1\text{ m}^3$ bê tông M100: Xi măng PC40 = $510\text{ kg}$, SF = $57\text{ kg}$, FA = $102\text{ kg}$, Nước = $120\text{ lít}$ ($N/CKD = 0.179$), Cát vàng = $685\text{ kg}$, Đá dăm bazan $D_{\max} 12.5\text{ mm} = 1080\text{ kg}$, Phụ gia PCE (Glenium ACE 388) = $8.0\text{ lít}$, Cốt sợi thép = $118\text{ kg}$ ($1.5%$ thể tích), cùng quy trình trộn 4 giai đoạn với thời gian trộn cưỡng bức chính xác từng giây.
  5. Chương trình nghiên cứu 10 năm tới được vạch ra như thế nào? Trả lời: Luận án phác thảo lộ trình 10 năm gồm 3 giai đoạn: (1) Chuẩn hóa bộ tiêu chuẩn kỹ thuật quốc gia TCVN cho VHSC; (2) Mở rộng công nghệ VHSC tự lèn sử dụng $100%$ cát nhân tạo và xỉ hạt lò cao GGBFS cho các công trình quốc phòng và công trình biển đảo; (3) Ứng dụng công nghệ in 3D bê tông cường độ rất cao cốt sợi định hướng trong xây dựng công trình thông minh.

Kết luận

  1. Chế tạo thành công bê tông VHSC mác M100–M120: Đạt độ chảy loang $550–850\text{ mm}$, cường độ nén 28 ngày $\ge 100–112.5\text{ MPa}$, cường độ uốn $> 18\text{ MPa}$ hoàn toàn từ xi măng PC40, tro bay Phả Lại, silica fume và đá dăm bazan Việt Nam.
  2. Hoàn thiện lý thuyết phân tách hiệu ứng và tương hỗ khoáng: Định lượng hóa độc lập đóng góp của hiệu ứng điền đầy vật lý và hiệu ứng puzơlanic hóa học, xác lập vùng tỷ lệ tối ưu vàng $10%\text{ SF} + 20%\text{ FA}$ ở tỷ lệ $N/CKD = 0.18–0.22$.
  3. Quy trình thiết kế cấp phối tiên tiến: Kết hợp thành công mô hình lèn chặt nén thể tích ướt và toán quy hoạch thực nghiệm bậc hai, giúp giảm thiểu lượng dùng xi măng xuống dưới $550\text{ kg/m}^3$ mà vẫn đảm bảo độ đặc chắc tuyệt đối.
  4. Làm sáng tỏ vi cấu trúc và độ bền lâu: Chứng minh cấu trúc lỗ rỗng của ma trận VHSC tối ưu tập trung $> 88%$ ở dải gel pore $< 4.5\text{ nm}$, ngăn chặn hoàn toàn quá trình cacbonat hóa và giảm hệ số thấm ion clo xuống mức siêu bền $< 10^{-12}\text{ m}^2/\text{s}$.
  5. Xác thực ứng xử cơ học dẻo dai trên kết cấu dầm: Khẳng định vai trò của $1.5%$ cốt sợi thép trong việc tăng $82.3%$ cường độ uốn, khống chế độ mở rộng vết nứt $< 0.05\text{ mm}$ và tăng khả năng chịu lực vùng nén của dầm bê tông cốt thép.
  6. Mở ra 3 hướng nghiên cứu ứng dụng đột phá: Bao gồm bê tông VHSC sử dụng cát nghiền nhân tạo, bê tông VHSC bền sunfat cho công trình biển đảo, và cấu kiện đúc sẵn thành mỏng chịu lực cho hạ tầng giao thông tốc độ cao tại Việt Nam.
