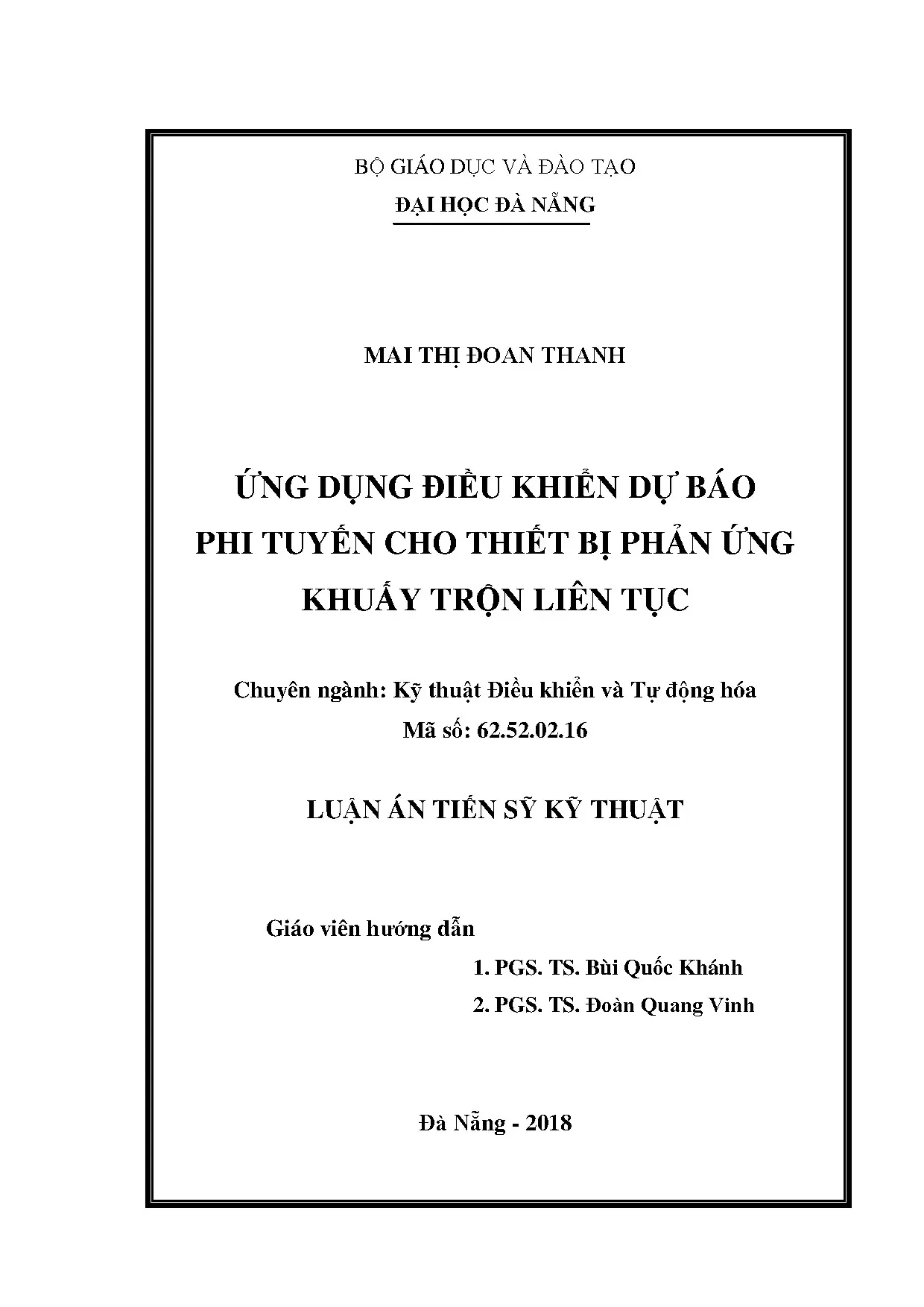

Ứng dụng Điều khiển Dự báo Phi tuyến cho Thiết bị Phản ứng Khuấy trộn Liên tục - Luận án TS Kỹ thuật

CSTR là loại thiết bị phản ứng phổ biến. Chất phản ứng được đưa vào liên tục. Sản phẩm được lấy ra liên tục. Bên trong có bộ phận khuấy trộn. Điều này giúp đảm bảo nồng độ và nhiệt độ đồng nhất. Cấu trúc điển hình bao gồm bình phản ứng, hệ thống khuấy, ống dẫn vào/ra và áo nhiệt. Áo nhiệt kiểm soát nhiệt độ phản ứng. Nguyên lý hoạt động dựa trên sự trộn lẫn hoàn hảo. Mọi điểm trong thể tích phản ứng có điều kiện như nhau. Đây là một lý tưởng hóa. Trong thực tế, vẫn tồn tại gradient. Tuy nhiên, giả định này đơn giản hóa mô hình. Nó hữu ích cho phân tích và thiết kế điều khiển.

Các phản ứng hóa học trong CSTR thường có động học phi tuyến. Tốc độ phản ứng phụ thuộc mạnh vào nhiệt độ và nồng độ. Mối quan hệ này thường là phi tuyến tính. Phản ứng thủy phân anhydride acetic là một ví dụ. Đây là phản ứng tỏa nhiệt. Nhiệt độ tăng dẫn đến tốc độ phản ứng tăng. Điều này có thể gây ra hiện tượng runaway. Phương trình cân bằng khối lượng mô tả sự biến đổi khối lượng các chất. Phương trình cân bằng thành phần mô tả nồng độ. Phương trình cân bằng năng lượng mô tả sự thay đổi nhiệt độ. Các phương trình này tạo thành hệ thống phương trình vi phân phi tuyến. Chúng biểu diễn chính xác động học của CSTR. Việc nắm vững động học là chìa khóa. Nó giúp thiết kế hệ thống điều khiển hiệu quả.

Phân tích tính phi tuyến của CSTR rất quan trọng. Nó giúp hiểu rõ hơn về hành vi của hệ thống. Các biến quan trọng trong CSTR bao gồm nồng độ, nhiệt độ và lưu lượng. Sự tương tác giữa các biến này tạo ra tính phi tuyến. Ví dụ, nhiệt độ ảnh hưởng đến hằng số tốc độ phản ứng theo hàm Arrhenius. Đây là một mối quan hệ phi tuyến rõ ràng. Tài liệu xác định bậc tự do của mô hình. Việc này cho biết số lượng biến độc lập cần thiết để mô tả hệ thống. Đánh giá tính xen kênh cũng được thực hiện. Tính xen kênh xảy ra khi một biến điều khiển ảnh hưởng đến nhiều biến quá trình. NMPC là phương pháp phù hợp. Nó xử lý hiệu quả tính phi tuyến và xen kênh.

Mô hình toán học cho CSTR thủy phân anhydride acetic được xây dựng chi tiết. Mô hình dựa trên các phương trình cân bằng khối lượng và năng lượng. Nó mô tả sự biến đổi nồng độ chất phản ứng và nhiệt độ trong CSTR. Các thông số động học phản ứng được xác định. Điều này bao gồm hằng số tốc độ phản ứng và năng lượng hoạt hóa. Ảnh hưởng của nhiệt độ lên tốc độ phản ứng được đưa vào mô hình. Quan hệ Arrhenius thể hiện tính phi tuyến rõ rệt. Mục tiêu là tạo ra mô hình dự đoán chính xác. Mô hình này phải phản ánh đúng hành vi thực tế của thiết bị phản ứng. Việc này là cơ sở cho việc thiết kế và đánh giá các chiến lược điều khiển khác nhau.

Mô hình CSTR được kiểm tra kỹ lưỡng thông qua mô phỏng. Mô phỏng được thực hiện cho hai giai đoạn chính. Thứ nhất là giai đoạn khởi động. Hệ thống chuyển từ trạng thái nghỉ sang trạng thái vận hành. Thứ hai là giai đoạn phản ứng ổn định. Trong giai đoạn này, các thông số được duy trì gần điểm đặt. Các kịch bản nhiễu được đưa vào. Ví dụ, thay đổi lưu lượng đầu ra. Kết quả mô phỏng cho thấy mô hình có khả năng dự đoán tốt. Nó phản ánh chính xác động thái của CSTR. Việc này củng cố sự tin cậy của mô hình. Nó là nền tảng vững chắc cho việc phát triển bộ điều khiển dự báo phi tuyến (NMPC).

Tài liệu cũng đánh giá hiệu quả của các mô hình và bộ điều khiển tuyến tính. Cụ thể là bộ điều khiển PID. Khi áp dụng cho CSTR, bộ điều khiển PID hoạt động tốt trong một phạm vi hẹp. Tuy nhiên, khi hệ thống gặp nhiễu lớn hoặc thay đổi điểm đặt rộng, hiệu suất giảm đáng kể. Mô phỏng với nhiễu lưu lượng và nhiễu đồng thời đã chứng minh điều này. Kết quả cho thấy PID không thể xử lý hiệu quả tính phi tuyến mạnh mẽ. Nó cũng khó duy trì ổn định khi hoạt động xa điểm vận hành ban đầu. Hạn chế này nhấn mạnh sự cần thiết của điều khiển phi tuyến. NMPC nổi bật như một giải pháp ưu việt hơn. Nó giải quyết triệt để những thách thức mà mô hình tuyến tính không thể vượt qua.

Nguyên lý cơ bản của NMPC dựa trên ba yếu tố chính. Thứ nhất, mô hình dự báo. Mô hình này dự đoán đầu ra của hệ thống trong một khoảng thời gian dự báo. Thứ hai, hàm mục tiêu. Hàm mục tiêu được tối ưu hóa ở mỗi bước thời gian. Nó bao gồm sai số theo điểm đặt và năng lượng điều khiển. Thứ ba, bộ tối ưu hóa. Bộ tối ưu hóa giải bài toán tối ưu. Nó tìm ra chuỗi tín hiệu điều khiển tối ưu. Chỉ tín hiệu đầu tiên của chuỗi này được áp dụng. Sau đó, quá trình lặp lại ở bước thời gian tiếp theo. Cấu trúc NMPC bao gồm một khối mô hình, một khối tối ưu hóa và một khối ước lượng trạng thái. Điều này giúp NMPC xử lý hiệu quả các hệ thống phi tuyến.

Tài liệu xây dựng thuật toán điều khiển dự báo thích nghi. Thuật toán này dành cho các hệ song tuyến không dừng và bất định. Các hệ thống như CSTR thường thuộc loại này. Sự bất định có thể xuất phát từ các thông số không chắc chắn. Hoặc từ sự thay đổi trong động học quá trình. Thuật toán NMPC được thiết kế để liên tục cập nhật mô hình. Nó cũng điều chỉnh các thông số điều khiển. Việc này đảm bảo hiệu suất mạnh mẽ. Nó giúp duy trì ổn định hệ thống ngay cả khi có nhiễu. Phương pháp này kết hợp các kỹ thuật ước lượng trạng thái tiên tiến. Mục tiêu là để có được thông tin chính xác về trạng thái hiện tại của CSTR. Thông tin này cần thiết cho quá trình dự báo.

Thuật toán NMPC được ứng dụng trực tiếp vào điều khiển thiết bị phản ứng khuấy trộn liên tục. Cụ thể là cho phản ứng thủy phân anhydride acetic. Đây là một bước quan trọng. Nó chuyển đổi lý thuyết thành ứng dụng thực tế. NMPC được cấu hình để điều khiển nhiệt độ và nồng độ. Đây là các biến quá trình quan trọng nhất trong CSTR. Các giới hạn vận hành của CSTR cũng được đưa vào thuật toán. Ví dụ, giới hạn về tốc độ bơm hoặc nhiệt độ làm mát. Việc triển khai NMPC giúp duy trì các biến quá trình gần điểm đặt. Đồng thời, nó xử lý các nhiễu từ bên ngoài một cách hiệu quả. Kết quả cho thấy NMPC có khả năng thích ứng cao. Nó mang lại hiệu suất điều khiển vượt trội so với các phương pháp truyền thống.

Việc lựa chọn và thiết kế thiết bị thử nghiệm CSTR là bước đầu tiên. Thiết bị được xây dựng để mô phỏng phản ứng thủy phân anhydride acetic. Kích thước hình học của CSTR được xác định cẩn thận. Điều này đảm bảo nó có thể hoạt động trong điều kiện an toàn và hiệu quả. Các thông số vận hành như lưu lượng dòng vào, nồng độ chất phản ứng và nhiệt độ ban đầu được tính toán. Mục tiêu là tạo ra một môi trường thử nghiệm thực tế. Môi trường này cho phép so sánh công bằng giữa các chiến lược điều khiển. Việc thiết kế mô hình thử nghiệm giúp xác định các thách thức thực tế. Nó cũng cho phép kiểm tra khả năng của NMPC trong việc đối phó với những thách thức đó.

Môi trường điều khiển NMPC được chuẩn bị kỹ lưỡng. Bộ điều khiển AC 800M của ABB được chọn. Đây là một bộ điều khiển mạnh mẽ. Nó hỗ trợ các thuật toán điều khiển tiên tiến. Việc lập trình bộ điều khiển bao gồm cấu hình phần cứng. Các cảm biến và bộ truyền động được kết nối. Giao diện điều khiển và giám sát được thiết kế trực quan. Giao diện này hiển thị các biến quá trình quan trọng. Nó cũng cho phép người vận hành điều chỉnh điểm đặt và các thông số. Quá trình này đảm bảo rằng NMPC có thể giao tiếp hiệu quả với CSTR vật lý. Nó cũng đảm bảo rằng dữ liệu được thu thập chính xác. Đây là bước then chốt để triển khai thành công hệ thống điều khiển tối ưu.

Nhận dạng đặc tính hệ thống là một phần không thể thiếu. Nó xác định các đặc tính động học của CSTR thực tế. Các thí nghiệm được tiến hành để lấy đặc tính của bơm. Điều này giúp hiểu rõ mối quan hệ giữa tín hiệu điều khiển và lưu lượng thực tế. Thí nghiệm nhận dạng vòng hở hệ thống cũng được thực hiện. Nó thu thập dữ liệu về phản ứng của CSTR. Dữ liệu này được dùng để hiệu chỉnh mô hình. Nó cũng giúp xác định các thông số quan trọng của hệ thống phi tuyến. Mô hình NMPC dựa vào mô hình hệ thống chính xác. Do đó, bước nhận dạng này đảm bảo NMPC có thể dự báo trạng thái hệ thống một cách đáng tin cậy. Việc này nâng cao hiệu quả và tính ổn định của toàn bộ hệ thống điều khiển.

Thí nghiệm so sánh trực tiếp hiệu suất của NMPC và PID. Bộ điều khiển PID được chỉnh định bằng thực nghiệm. Nó cung cấp một tiêu chuẩn cơ sở để đánh giá. Các thử nghiệm bao gồm thay đổi điểm đặt và tác động nhiễu. Kết quả rõ ràng chỉ ra NMPC có hiệu suất tốt hơn. NMPC phản ứng nhanh hơn với các thay đổi. Nó cũng loại bỏ nhiễu hiệu quả hơn. Hơn nữa, NMPC duy trì các biến quá trình gần điểm đặt ổn định hơn. PID thường gặp khó khăn với tính phi tuyến của CSTR. Nó chỉ hoạt động tốt trong một vùng hẹp. NMPC, ngược lại, thể hiện khả năng thích ứng cao. Nó duy trì điều khiển chính xác trên toàn bộ dải hoạt động.

Ổn định hệ thống phi tuyến là một tiêu chí quan trọng. Luận án đánh giá khả năng duy trì ổn định của NMPC cho CSTR. Các thử nghiệm được tiến hành trong nhiều điều kiện khác nhau. Bao gồm cả những thay đổi lớn về điểm đặt. NMPC chứng minh khả năng duy trì hoạt động ổn định. Nó không bị dao động hoặc mất kiểm soát. Điều này đặc biệt ấn tượng với bản chất phi tuyến của CSTR. Khả năng xử lý ràng buộc cũng góp phần vào sự ổn định. NMPC đảm bảo các biến điều khiển và quá trình nằm trong giới hạn cho phép. Điều này ngăn ngừa các tình huống nguy hiểm. Kết quả khẳng định NMPC là một giải pháp điều khiển đáng tin cậy. Nó đảm bảo an toàn và hiệu quả cho CSTR.

NMPC là phương pháp điều khiển tối ưu. Nó được thiết kế để tối thiểu hóa một hàm mục tiêu. Hàm mục tiêu này thường bao gồm sai số điểm đặt và năng lượng điều khiển. Trong CSTR, NMPC đạt được điều khiển tối ưu. Nó điều chỉnh các biến đầu vào như lưu lượng và nhiệt độ áo. Mục đích là để giữ nồng độ và nhiệt độ phản ứng ở mức mong muốn. Đồng thời, nó giảm thiểu tiêu thụ năng lượng. Kết quả thực nghiệm cho thấy NMPC đạt được điểm đặt nhanh chóng. Nó cũng ít overshoot hơn so với PID. NMPC còn có khả năng phục hồi nhanh chóng sau nhiễu. Điều này có nghĩa là quá trình hoạt động gần với điều kiện tối ưu hơn. Nó cải thiện năng suất và chất lượng sản phẩm.

Khả năng dự báo là cốt lõi của NMPC. NMPC sử dụng một mô hình toán học của CSTR. Mô hình này dự đoán nồng độ và nhiệt độ trong tương lai. Nó dự đoán dựa trên các hành động điều khiển hiện tại và dự kiến. Điều này cho phép NMPC nhìn "trước" trong thời gian. Nó có thể xác định các vấn đề tiềm ẩn. Ví dụ, sự tăng nhiệt độ quá mức hoặc dao động nồng độ. Sau đó, nó thực hiện các điều chỉnh cần thiết. Mục đích là để ngăn chặn sự cố. Khả năng dự báo này mang lại lợi thế lớn. Nó giúp duy trì CSTR ở trạng thái hoạt động tối ưu. Nó cũng giảm thiểu sự biến động của quá trình.

CSTR thường là một hệ thống điều khiển đa biến. Nhiều đầu vào ảnh hưởng đến nhiều đầu ra. Ví dụ, lưu lượng chất làm mát ảnh hưởng đến nhiệt độ. Lưu lượng chất phản ứng ảnh hưởng đến nồng độ và nhiệt độ. Các biến này không độc lập. NMPC được thiết kế để xử lý hiệu quả các hệ thống như vậy. Nó xem xét tất cả các tương tác đồng thời. Sau đó, nó tính toán các hành động điều khiển tối ưu. Điều này khác với PID. PID thường được triển khai như các vòng lặp đơn biến riêng lẻ. NMPC tối ưu hóa toàn bộ hệ thống. Nó cải thiện hiệu suất tổng thể. Nó cũng giảm thiểu các hiệu ứng phụ không mong muốn.

NMPC không chỉ là một bộ điều khiển. Nó còn là công cụ mạnh mẽ để giám sát quá trình. Mô hình nội tại của NMPC liên tục ước lượng trạng thái của CSTR. Điều này cung cấp thông tin chi tiết về nồng độ, nhiệt độ và các biến khác. Người vận hành có thể theo dõi hành vi của hệ thống. Họ có thể nhận diện các xu hướng bất thường. Hoặc các điều kiện hoạt động không mong muốn. NMPC cũng tích hợp các ràng buộc của hệ thống. Điều này giúp đảm bảo hoạt động an toàn. Nó cảnh báo khi hệ thống tiến gần đến các giới hạn. Nhờ đó, NMPC góp phần vào việc quản lý quá trình hiệu quả hơn. Nó tăng cường độ tin cậy và an toàn của CSTR.
