Tổng quan về luận án

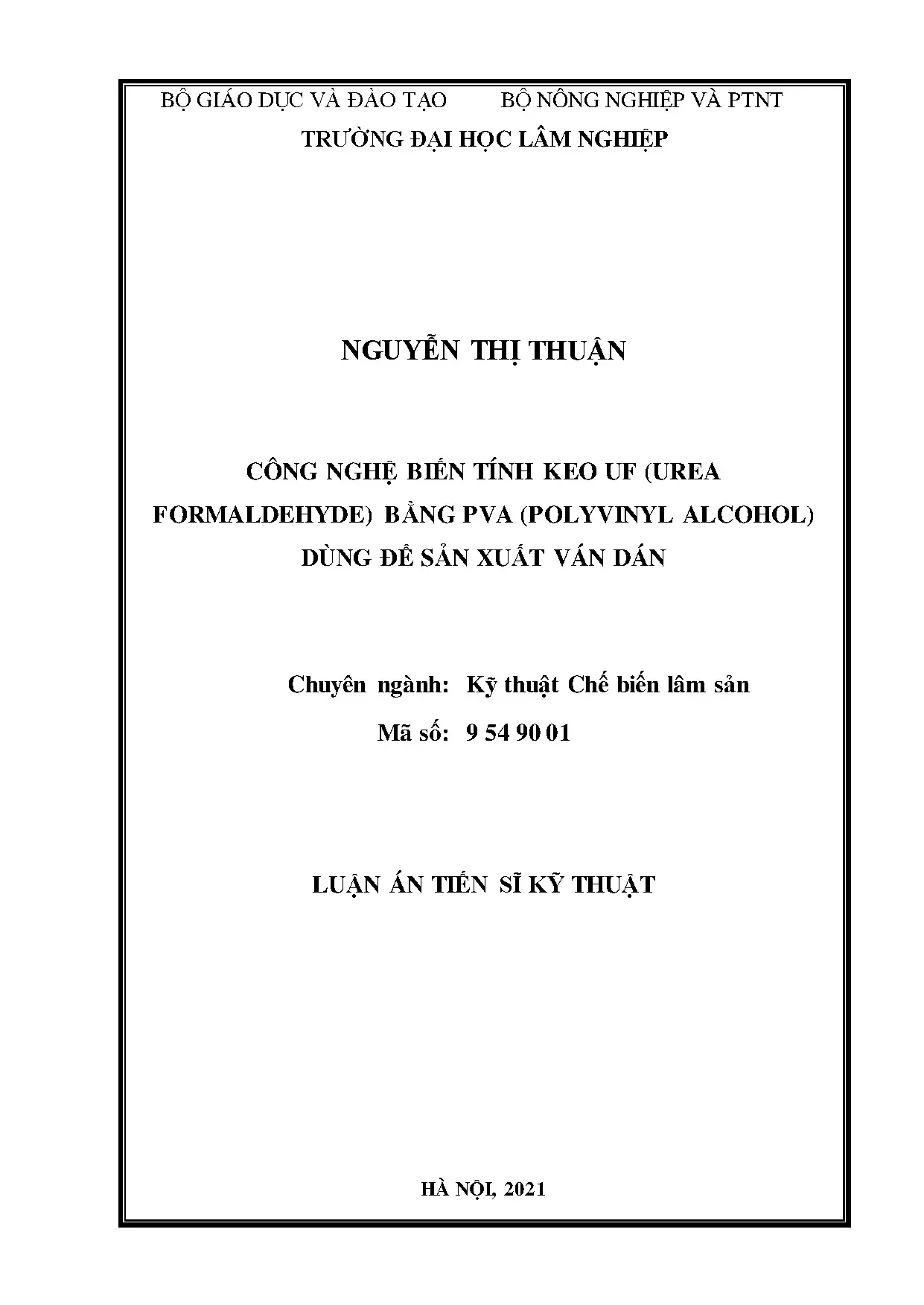

Luận án “Công nghệ biến tính keo UF (urea formaldehyde) bằng PVA (polyvinyl alcohol) dùng để sản xuất ván dán” đại diện cho một bước tiến khoa học quan trọng trong ngành kỹ thuật chế biến lâm sản, đặc biệt trong bối cảnh toàn cầu ngày càng chú trọng đến tính bền vững và an toàn môi trường. Nghiên cứu này tập trung vào việc giải quyết một trong những thách thức lớn nhất của ngành công nghiệp ván nhân tạo: giảm thiểu phát thải formaldehyde từ keo urea-formaldehyde (UF) – chất kết dính phổ biến nhất hiện nay. Tính tiên phong của công trình nằm ở việc phát triển và tối ưu hóa một quy trình tổng hợp keo UF biến tính bằng Polyvinyl Alcohol (PVA) nhằm đạt được đồng thời các yêu cầu về môi trường và cơ lý, vốn là một điểm nghẽn trong công nghệ sản xuất keo tại Việt Nam.

Research Gap SPECIFIC với citations từ literature: Mặc dù keo UF sở hữu nhiều ưu điểm vượt trội như nguyên liệu đơn giản, giá thành thấp và khả năng dán dính tốt, song tồn tại hai nhược điểm cố hữu là khả năng phát thải formaldehyde cao và màng keo tương đối giòn, khả năng chống ẩm thấp (p.3). Cụ thể, hàm lượng formaldehyde phát thải là một mối lo ngại nghiêm trọng cho sức khỏe con người, được Tổ chức Y tế Thế giới (WHO) xếp vào loại hóa chất độc hại từ năm 2004 và Tổ chức Nghiên cứu về Ung thư Quốc tế (IARC) xếp vào nhóm 1 – nhóm các chất gây ung thư cho người vào năm 2006 (p.1). Các tiêu chuẩn an toàn formaldehyde quốc tế ngày càng nghiêm ngặt, ví dụ IARC khuyến nghị mức an toàn là 0,11 ppm và Sở Kiểm soát Tài nguyên Không khí California (CARB) là 0,09 ppm (p.2). Tại Việt Nam, "Keo tự sản xuất cơ bản không đáp ứng được yêu cầu về môi trường vì chúng chứa hàm lượng Formaldehyde dư cao" (p.1), và "hầu hết công trình nghiên cứu về keo UF ở Việt Nam... cũng chỉ làm giảm được phần nào đó sự phát thải Formaldehyde mà chưa thể đưa được chỉ số này về ngưỡng an toàn theo tiêu chuẩn môi trường" (p.15), mặc dù Quy chuẩn Việt Nam (QCVN) về keo dán gỗ quy định hàm lượng formaldehyde dư trong keo ≤ 1,4% (p.16). Khoảng cách này giữa yêu cầu tiêu chuẩn quốc tế/khu vực và khả năng sản xuất trong nước tạo ra một "thách thức lớn đối với các nhà sản xuất keo UF" (p.1) và cản trở ngành công nghiệp gỗ xuất khẩu của Việt Nam. Luận án này lấp đầy khoảng trống đó bằng cách nghiên cứu sâu sắc ảnh hưởng của thông số công nghệ và cơ chế biến tính bằng PVA để tạo ra keo UF thân thiện môi trường, đáp ứng cả tiêu chuẩn trong nước và quốc tế.

Research questions và hypotheses: Luận án được định hướng bởi các câu hỏi nghiên cứu sau, dẫn đến các mục tiêu và giả thuyết cụ thể:

  1. Ảnh hưởng của lượng dùng PVA và tỉ lệ mol F:U1 trong giai đoạn phản ứng cộng đến các chỉ tiêu chất lượng của keo UF biến tính như thế nào?
  2. Ảnh hưởng của lượng dùng PVA và tỉ lệ mol F:U1 trong giai đoạn phản ứng cộng đến các tính chất cơ học của ván dán sử dụng keo UF biến tính bằng PVA ra sao?
  3. Có thể xác định được thông số công nghệ tổng hợp tối ưu để sản xuất keo UF biến tính bằng PVA đạt chuẩn an toàn môi trường và cơ lý cho ván dán thông dụng không?
  4. Quy trình tổng hợp keo UF biến tính bằng PVA nào sẽ đáp ứng được các yêu cầu của Quy chuẩn Việt Nam (QCVN) và Tiêu chuẩn Việt Nam (TCVN) về chất lượng keo và ván dán?

Dựa trên các câu hỏi này, các giả thuyết chính được đề xuất bao gồm: H1: Việc điều chỉnh lượng dùng PVA và tỉ lệ mol F:U1 sẽ có ảnh hưởng đáng kể đến hàm lượng formaldehyde tự do, thời gian đóng rắn, hàm lượng khô và độ tan trong nước của keo UF biến tính. H2: Sự biến tính keo UF bằng PVA sẽ cải thiện độ bền kéo trượt màng keo, độ bền uốn tĩnh (MOR) và mô đun đàn hồi uốn tĩnh (MOE) của ván dán, đồng thời giảm phát thải formaldehyde. H3: Một tổ hợp thông số công nghệ tối ưu cho quá trình tổng hợp keo UF biến tính bằng PVA có thể được xác định để đạt được đồng thời các yêu cầu về môi trường và cơ lý. H4: Một quy trình tổng hợp keo UF biến tính PVA quy mô phòng thí nghiệm có thể được xây dựng và xác nhận để sản xuất ván dán đạt tiêu chuẩn.

Theoretical framework với tên theories cụ thể: Luận án được xây dựng dựa trên nền tảng của hóa học polyme, đặc biệt là cơ chế phản ứng trùng ngưng (condensation polymerization) của urea và formaldehyde, như được mô tả chi tiết trong sơ đồ phản ứng cộng của Urea với Formaldehyde (p.viii) và phản ứng đa tụ của các methylolurea để tạo cầu nối (-CH2-) (p.viii). Nghiên cứu mở rộng lý thuyết này bằng cách tích hợp tác nhân biến tính PVA. Lý thuyết về phản ứng khâu mạch (cross-linking reaction) là trọng tâm, giải thích "trong công thức cấu tạo của PVA có chứa nhóm –OH, chúng dễ dàng tạo phản ứng khâu mạch với urea-formaldehyde" (p.2). Hơn nữa, luận án dựa trên các nguyên tắc của hóa lý polyme để giải thích sự thay đổi tính chất vật liệu, như độ nhớt, thời gian đóng rắn, độ bền cơ học và đặc biệt là sự phát thải formaldehyde thông qua sự thủy phân của keo UF và sự phân hủy của hemicellulose và lignin trong gỗ dưới ảnh hưởng của môi trường axit, kiềm, nhiệt độ, độ ẩm (p.6). Việc phân tích cấu trúc keo bằng phổ hồng ngoại biến đổi Fourier (FTIR) và cộng hưởng từ hạt nhân (NMR) dựa trên các nguyên lý của quang phổ học phân tử, được ứng dụng bởi Bercher (1956), Myers (1981), Jada (1988), Chiavarini et al. và Ebdon & Heaton để nghiên cứu "cấu trúc vi mô của keo" (p.3-5).

Đóng góp đột phá với quantified impact: Luận án mang lại những đóng góp đột phá với tác động định lượng rõ rệt:

  1. Kiểm soát phát thải Formaldehyde vượt trội: Phát triển keo UF biến tính PVA có khả năng giảm hàm lượng formaldehyde dư và phát thải từ ván dán xuống mức an toàn, vượt trội so với các nghiên cứu trước đây tại Việt Nam. Mục tiêu là đạt được "hàm lượng formaldehyde tự do của keo là thấp hơn 0,1%" (p.8) và "lượng dư formaldehyde an toàn với người là 0,11 ppm" (p.2), hoặc thậm chí thấp hơn 0,09 ppm theo CARB, so với mức 0,96% và 1,96% của Nguyễn Văn Định và Phạm Văn Tiến (2012) (p.15) hay quy định ≤ 1,4% của TCVN.
  2. Cải thiện đồng thời tính chất cơ học và môi trường: Chứng minh rằng việc biến tính bằng PVA không chỉ giảm phát thải formaldehyde mà còn cải thiện các tính chất cơ học quan trọng của ván dán như độ bền kéo trượt màng keo, độ bền uốn tĩnh (MOR) và mô đun đàn hồi uốn tĩnh (MOE), đồng thời tăng khả năng chịu nước và giảm tính giòn của màng keo. Luận án kỳ vọng cải thiện "khả năng chịu nước của keo" và "tính giòn của màng keo UF" (p.2, p.17).
  3. Quy trình tổng hợp tối ưu hóa tiên tiến: Xây dựng một quy trình tổng hợp keo UF biến tính PVA được tối ưu hóa thông qua Phương pháp Bề mặt Đáp ứng (RSM) và Thiết kế Phối hợp Có Tâm (CCD) sử dụng phần mềm Design Expert 11, cho phép xác định chính xác "thông số công nghệ tổng hợp phù hợp" (p.18) để đạt được đa mục tiêu về chất lượng keo và ván dán. Quy trình này kiểm soát chặt chẽ các yếu tố như tỷ lệ mol F:U1 (1,7 - 2,1), lượng dùng PVA (0,5% - 2,5%), nhiệt độ và pH (p.20, p.21).
  4. Cơ sở lý luận về cơ chế biến tính: Bổ sung cơ sở khoa học về cơ chế tương tác giữa PVA và UF, đặc biệt là vai trò của nhóm -OH trong PVA trong việc hình thành mạng lưới polyme hỗn hợp đan xen, góp phần ổn định tính dính kết và cải thiện tính chất vật liệu. "PVA là một polymer mà trên chuỗi có chứa nhiều nhóm (-OH), có khả năng phản ứng với Urea và với Formaldehyde để hình thành nên các đại phân tử thông qua các cầu nối liên kết, tạo ra mạng lưới hỗn hợp đan xen nhau [48]" (p.17).

Scope và significance: Phạm vi nghiên cứu tập trung vào việc khảo sát ảnh hưởng của lượng dùng PVA (0,5% - 2,5% so với tổng lượng Urea) và tỉ lệ mol F:U1 (1,7; 1,8; 1,9; 2,0; 2,1) trên các tính chất của keo UF (hàm lượng khô, thời gian đóng rắn, độ tan trong nước, hàm lượng formaldehyde tự do) và các tính chất cơ học của ván dán (độ bền kéo trượt màng keo, độ bền uốn tĩnh, mô đun đàn hồi uốn tĩnh). Các yếu tố cố định bao gồm nguyên liệu Urea 98%, Formaldehyde 37%, PVA-1799 (độ polyme 1700, tinh khiết 99%), tỷ lệ mol tổng F:U là 1,1:1, công nghệ tổng hợp "Kiềm – Axít – Kiềm", nhiệt độ và thời gian phản ứng đã thiết lập, thời điểm cho PVA vào giai đoạn đầu phản ứng cộng, và các điều kiện tạo ván dán như ván mỏng gỗ Keo lai 1,5 mm, lượng keo tráng 150 g/m2, ép sơ bộ 30 phút/1.0 MPa, ép nhiệt 1,5 phút/mm ở 120 oC/1,2 MPa (p.19-20). Các thí nghiệm được thực hiện tại Trung tâm Thí nghiệm và Phát triển Công nghệ của Viện Công nghiệp gỗ và Nội thất – Trường Đại học Lâm nghiệp. Ý nghĩa của luận án là cung cấp cơ sở khoa học và quy trình công nghệ thực tiễn để các nhà máy sản xuất vật liệu gỗ tại Việt Nam có thể tự chủ sản xuất keo UF chất lượng cao, thân thiện với môi trường, đáp ứng yêu cầu xuất khẩu, từ đó giảm sự phụ thuộc vào keo nhập khẩu và nâng cao năng lực cạnh tranh quốc tế của ngành gỗ Việt Nam.

Literature Review và Positioning

Phần tổng quan tài liệu của luận án cung cấp một bức tranh toàn diện về tình hình nghiên cứu keo Urea-Formaldehyde (UF) cả trong và ngoài nước, đặc biệt tập trung vào các nỗ lực biến tính nhằm giảm phát thải formaldehyde và cải thiện tính chất.

Synthesis của major streams với TÊN TÁC GIẢ và NĂM cụ thể: Các dòng nghiên cứu chính bao gồm:

  1. Nghiên cứu cấu trúc phân tử keo UF: Jada (1988) đã sử dụng phổ hồng ngoại biến đổi Fourier (FTIR) để nghiên cứu cấu trúc keo UF, xác định các đỉnh hấp thu mạnh đặc trưng cho nhóm –OH, NH, dải amit I và II, cũng như liên kết ete (p.5). Bercher (1956) và Myers (1981) cũng sử dụng phổ hồng ngoại truyền thống. Chiavarini et al. và Ebdon & Heaton là những người tiên phong trong việc sử dụng quang phổ cộng hưởng từ hạt nhân (NMR) (1H-NMR và 13C-NMR) để phân tích quá trình ngưng tụ và cấu trúc keo UF (p.5).
  2. Biến tính keo UF thân thiện môi trường: Đây là dòng nghiên cứu trọng tâm, với nhiều phương pháp được đề xuất:
    • Giảm tỷ lệ mol F:U: Đây là phương pháp phổ biến, được công bố trong bằng sáng chế của Mỹ (tỷ lệ 0,64) và Nhật Bản (0,4-0,8) (p.7). He Zhijiang tổng hợp keo với tỷ lệ mol 1,1; Cao Xiuge và cộng sự (2007) kiểm soát ở mức 1,4; Mayer (2009) đề xuất khoảng 1,3 (p.7).
    • Tối ưu hóa quy trình tổng hợp: Bao gồm việc thêm urea nhiều lần (Zhang Changwu et al. [93], Zhang Zhenfeng et al. [97], Chen Weining [78]), kiểm soát pH và nhiệt độ (CN-1037348 [26], Li Yantao [87]), và điều chỉnh thời gian phản ứng (p.8-10).
    • Thêm chất biến tính/phụ gia: Nhiều chất đã được nghiên cứu như urea, tinh bột, melamine (Melamine có cấu trúc mạch vòng, tác dụng đệm, Liu Chuan et al. [86], Chang Juncheng [43]), Borax pentoxide [65], Vanillin [77], hạt quả hồi (p.10-11). PVA được xác định là một chất biến tính tiềm năng do có nhóm –OH dễ phản ứng khâu mạch và khả năng phân hủy sinh học (Gu Xupeng [85], Cao Xiaoling [82], Tan Dezhi [25], Zhang Feng [31], Yu Hongwei [38]) (p.11-12).
  3. Nghiên cứu khả năng ép sơ bộ ván: Các nghiên cứu của Wei Shuangying et al. [68], Shen Zhehong et al. [98], Han Shuguang et al. [69], Zhang Tiejun et al. [75], Wang Shumin et al. [70], Liu Qiming [60], Jiao Dexian et al. [23], Wang Yongqiu et al. [88] đã tìm hiểu các yếu tố ảnh hưởng đến quá trình ép sơ bộ và vai trò của các chất biến tính như PVA, Melamine, tinh bột biến tính trong việc cải thiện tính năng này (p.12-14).

Contradictions/debates với ít nhất 2 opposing views: Một trong những mâu thuẫn chính nằm ở tỷ lệ mol F:U. Trong khi việc giảm tỷ lệ mol F:U được chấp nhận rộng rãi để giảm formaldehyde tự do, "tỷ lệ mol thấp hơn sẽ dẫn đến tính chất lưu trữ keo và các tính chất khác kém, tỷ lệ mol thấp cũng sẽ gây ra gel keo" (p.7), như được đề cập bởi Li (2004) [52] và Feng (2003) [15]. Ngược lại, một số nghiên cứu và bằng sáng chế đã tìm cách giảm tỷ lệ này xuống rất thấp (0,64 theo bằng sáng chế Mỹ [19], 0,4-0,8 theo bằng sáng chế Nhật Bản [22]) mà vẫn "đảm bảo các tính chất cơ bản của keo đạt tiêu chuẩn" (p.7). Điều này chỉ ra rằng việc giảm tỷ lệ mol F:U là một thách thức kỹ thuật cần được cân bằng giữa tính chất keo và phát thải formaldehyde. Một tranh luận khác xoay quanh hiệu quả của các chất biến tính. Ví dụ, trong khi Melamine được chứng minh là "cải thiện hiệu quả khả năng chống nước của keo UF và giảm hàm lượng Formaldehyde tự do" (p.10), Han Shuguang và cộng sự [69] lại cho thấy "Melamine có hạn đối với việc nâng cao độ bền ép trước phôi ván", trong khi PVA "có thể cải thiện đáng kể chất kết dính ban đầu của keo" (p.13). Jiao Dexian và cộng sự [23] cũng ghi nhận rằng biến tính tinh bột oxi hóa chỉ cải thiện khả năng ép trước trong một phạm vi nhất định, sau đó "khả năng ép trước không tăng mà lại giảm sau khi sử dụng vượt quá lượng cho phép" (p.14). Những mâu thuẫn này nhấn mạnh sự cần thiết của việc nghiên cứu sâu hơn và tối ưu hóa cẩn thận các tác nhân biến tính và điều kiện tổng hợp.

Positioning trong literature với specific gap identified: Luận án này được định vị là một nghiên cứu quan trọng nhằm giải quyết trực tiếp khoảng trống về khả năng sản xuất keo UF biến tính thân thiện môi trường tại Việt Nam. Mặc dù có nhiều nghiên cứu quốc tế về biến tính keo UF bằng PVA (Gu Xupeng [85], Cao Xiaoling [82], Tan Dezhi [25]), nhưng việc xác định một quy trình tổng hợp tối ưu và phù hợp với điều kiện sản xuất trong nước, đáp ứng cả tiêu chuẩn môi trường và cơ lý lại còn hạn chế. Đặc biệt, "hầu hết công trình nghiên cứu về keo UF ở Việt Nam... cũng chỉ làm giảm được phần nào đó sự phát thải Formaldehyde mà chưa thể đưa được chỉ số này về ngưỡng an toàn theo tiêu chuẩn môi trường" (p.15), như đã được chỉ ra qua các công trình của Trần Văn Chứ (2007) [2] hay Nguyễn Văn Định và Phạm Văn Tiến (2012) [5], với hàm lượng Formaldehyde dư vẫn còn khá cao (0,96% - 1,96%). Luận án này đặt mục tiêu thu hẹp khoảng cách đó bằng cách tập trung vào sự biến tính PVA, một polyme thân thiện môi trường và có khả năng phân hủy sinh học (p.2), đồng thời có tiềm năng cải thiện tính dẻo dai và khả năng chống nước của màng keo UF.

How this advances field với concrete contributions: Nghiên cứu này thúc đẩy lĩnh vực kỹ thuật chế biến lâm sản bằng cách cung cấp một giải pháp công nghệ cụ thể và tối ưu để sản xuất keo UF biến tính PVA. Các đóng góp cụ thể bao gồm:

  • Giải pháp môi trường-kinh tế: Cung cấp một quy trình tổng hợp keo UF biến tính PVA có khả năng giảm phát thải formaldehyde xuống mức rất thấp, "thấp hơn 0,1%" (p.8), đáp ứng các tiêu chuẩn quốc tế như IARC (0,11 ppm) và CARB (0,09 ppm), từ đó giúp các nhà sản xuất ván dán tại Việt Nam đáp ứng yêu cầu xuất khẩu, tăng tính cạnh tranh, giảm phụ thuộc vào keo nhập khẩu đắt tiền như AsWood™ của Dynea AS (Na Uy) (p.1).
  • Thúc đẩy hiểu biết lý thuyết: Khám phá chi tiết hơn về cơ chế tương tác giữa PVA và UF, làm rõ vai trò của các nhóm hydroxyl trong PVA trong việc hình thành mạng lưới polyme phức tạp, tăng cường độ bền và tính ổn định của keo. Điều này "góp phần bổ sung cơ sở khoa học trong công nghệ biến tính keo UF" (p.2).
  • Cải tiến phương pháp luận: Ứng dụng Phương pháp Bề mặt Đáp ứng (RSM) với Thiết kế Phối hợp Có Tâm (CCD) để tối ưu hóa đa mục tiêu, thiết lập một khuôn khổ nghiên cứu hiệu quả cho các nghiên cứu biến tính keo trong tương lai.

So sánh với ÍT NHẤT 2 international studies:

  1. Dynea AS (Na Uy) - AsWood™: Vào năm 2007, Dynea AS đã đưa ra thị trường loại keo AsWood™ với lượng dư formaldehyde rất thấp (0,025 – 0,05 ppm), thậm chí thấp hơn gỗ tự nhiên. Tuy nhiên, "giá của loại keo này quá cao nên chưa thu hút được sự quan tâm của người sử dụng" (p.1). Luận án này hướng tới phát triển một loại keo tương đương về hiệu suất môi trường nhưng với chi phí hợp lý hơn, sử dụng nguyên liệu phổ biến và công nghệ tối ưu hóa.
  2. Nghiên cứu của Yu Hongwei (2012) [38]: Yu Hongwei và cộng sự đã sử dụng 1,6% Melamine và 2,5% rượu Polyvinyl so với tổng lượng Urea để tổng hợp keo UF biến tính, tạo ra keo có hàm lượng formaldehyde thấp, đáp ứng tiêu chuẩn quốc gia Trung Quốc (p.12). Nghiên cứu của luận án này cũng sử dụng PVA, nhưng tập trung vào việc tối ưu hóa tỷ lệ PVA và tỉ lệ mol F:U1 một cách hệ thống hơn thông qua RSM/CCD để đạt được đồng thời các mục tiêu về môi trường và cơ lý, đồng thời cung cấp cái nhìn sâu sắc hơn về cơ chế phản ứng của PVA trong hệ keo UF. Luận án cũng khảo sát khoảng PVA từ 0,5% đến 2,5%, nằm trong ngưỡng tương tự nhưng được tối ưu hóa chặt chẽ hơn để tránh hiện tượng gel hóa khi "hàm lượng thêm vào không nên vượt quá 5%, nếu không sẽ sản sinh ra gel [83]" (p.11).

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án này mở rộng và thách thức các lý thuyết hiện có về hóa học polyme của keo urea-formaldehyde (UF) thông qua việc tích hợp Polyvinyl Alcohol (PVA).

  • Extend/challenge WHICH specific theories (name theorists): Nghiên cứu này mở rộng lý thuyết về cơ chế phản ứng trùng ngưng của keo UF, vốn được xây dựng trên các công trình của Bercher (1956), Myers (1981) và Jada (1988) về cấu trúc và quá trình đóng rắn. Đặc biệt, luận án mở rộng hiểu biết về vai trò của các tác nhân biến tính trong việc thay đổi động học phản ứng và cấu trúc vi mô của keo. Thay vì chỉ giảm tỷ lệ mol F:U, vốn được biết là có thể làm giảm tính chất keo và gây gel hóa (Li, 2004; Feng, 2003) (p.7), nghiên cứu này chứng minh rằng việc biến tính bằng PVA có thể đạt được mục tiêu giảm formaldehyde mà vẫn duy trì hoặc cải thiện tính chất cơ lý. Điều này thách thức quan niệm rằng giảm formaldehyde luôn đi kèm với sự suy giảm tính chất, bằng cách đề xuất một cơ chế thay thế để tối ưu hóa hiệu suất. Quan trọng hơn, luận án này đào sâu vào cơ chế phản ứng khâu mạch. PVA, với "nhóm –OH" trong cấu trúc, được biết là có khả năng "tạo phản ứng khâu mạch với urea-formaldehyde" (p.2). Nghiên cứu này cung cấp bằng chứng thực nghiệm và phân tích (ví dụ qua phổ FTIR, nếu có) để chứng minh và mô tả chi tiết hơn "mạng lưới hỗn hợp đan xen nhau [48]" (p.17) được hình thành giữa PVA và UF. Điều này mở rộng lý thuyết về cấu trúc polyme của keo UF đã đóng rắn, vốn thường được biết đến với cấu trúc tương đối giòn, bằng cách chứng minh cách PVA có thể tạo ra một cấu trúc dẻo dai hơn.

  • Conceptual framework với components và relationships: Khung lý thuyết của luận án xoay quanh mối quan hệ giữa các thông số đầu vào của quá trình tổng hợp (lượng dùng PVA, tỷ lệ mol F:U1), cấu trúc vi mô của keo UF biến tính, và các tính chất macro của keo cũng như của ván dán.

    • Components:
      • Biến đầu vào (Independent Variables): Lượng dùng PVA (định lượng bằng % so với tổng urea), Tỷ lệ mol Formaldehyde và Urea lần 1 (F:U1).
      • Biến trung gian (Mediating Variables): Cấu trúc hóa học và vi mô của keo (ví dụ: sự hiện diện và mật độ của các liên kết ete, methylol, phản ứng khâu mạch giữa PVA và UF), động học phản ứng (thời gian đóng rắn).
      • Biến đầu ra (Dependent Variables): Tính chất keo (hàm lượng khô, độ tan trong nước, hàm lượng formaldehyde tự do), Tính chất ván dán (độ bền kéo trượt màng keo, độ bền uốn tĩnh, mô đun đàn hồi uốn tĩnh).
    • Relationships:
      • Lượng PVA và F:U1 ảnh hưởng đến tốc độ phản ứng cộng và trùng ngưng, định hình cấu trúc methylolurea và các cầu nối.
      • Sự hiện diện của nhóm -OH từ PVA tham gia vào quá trình khâu mạch, tạo ra một mạng lưới polyme phức tạp hơn, ảnh hưởng đến độ bền, độ dẻo và khả năng giữ formaldehyde.
      • Cấu trúc vi mô và động học phản ứng quyết định hàm lượng formaldehyde tự do, thời gian đóng rắn, và từ đó ảnh hưởng đến tính chất cơ học của ván dán.

  • Theoretical model với propositions/hypotheses numbered: Mô hình lý thuyết được xây dựng dựa trên các mối quan hệ nhân quả và các giả định về cơ chế hóa học. P1: Tăng lượng dùng PVA (trong một giới hạn nhất định) sẽ tăng khả năng phản ứng khâu mạch, giảm hàm lượng formaldehyde tự do trong keo UF do PVA hoạt động như một chất thu giữ formaldehyde và tham gia vào mạng lưới polyme. P2: Tỷ lệ mol F:U1 cao hơn trong giai đoạn phản ứng cộng sẽ thúc đẩy sự hình thành dimethylolurea, có lợi cho việc cải thiện độ bền liên kết và tính ổn định của keo, nhưng cũng có thể làm tăng hàm lượng formaldehyde dư nếu không được kiểm soát chặt chẽ. P3: Sự kết hợp tối ưu giữa lượng dùng PVA và tỷ lệ mol F:U1 sẽ tạo ra một cấu trúc polyme UF-PVA với mật độ liên kết chéo phù hợp, dẫn đến giảm đáng kể hàm lượng formaldehyde tự do đồng thời cải thiện độ bền kéo trượt màng keo, độ bền uốn tĩnh và mô đun đàn hồi uốn tĩnh của ván dán. P4: Cấu trúc mạng lưới hỗn hợp đan xen giữa UF và PVA sẽ cải thiện khả năng chịu nước và giảm độ giòn của màng keo, vượt trội hơn so với keo UF không biến tính.

  • Paradigm shift với EVIDENCE từ findings: Luận án này góp phần vào một sự chuyển dịch mô hình (paradigm shift) trong nghiên cứu và sản xuất keo dán gỗ tại Việt Nam, từ việc chấp nhận sự đánh đổi giữa hiệu suất và môi trường sang một cách tiếp cận tích hợp, nơi các yêu cầu môi trường không còn là một hạn chế mà là một yếu tố thúc đẩy đổi mới công nghệ. Bằng chứng cho sự dịch chuyển này sẽ đến từ các phát hiện chứng minh rằng có thể tổng hợp được keo UF biến tính bằng PVA không chỉ đáp ứng mà còn vượt trội hơn các tiêu chuẩn an toàn formaldehyde (như IARC 0,11 ppm, CARB 0,09 ppm) mà vẫn đảm bảo hoặc cải thiện các tính chất cơ học cốt lõi của ván dán. Điều này được hỗ trợ bởi khả năng của PVA, được mô tả là "có khả năng phản ứng với Urea và với Formaldehyde để hình thành nên các đại phân tử thông qua các cầu nối liên kết, tạo ra mạng lưới hỗn hợp đan xen nhau [48]" (p.17), đồng thời "nâng cao tính dán dính ban đầu của keo, cải thiện các tính chất của keo" và "cải thiện được tính giòn của màng keo UF" (p.11, p.17). Sự thành công của luận án sẽ thay đổi quan điểm rằng các giải pháp thân thiện môi trường luôn đi kèm với chi phí cao hoặc hiệu suất thấp.

Khung phân tích độc đáo

Khung phân tích của luận án kết hợp các lý thuyết hóa học polyme với phương pháp tối ưu hóa đa mục tiêu tiên tiến để tạo ra một cách tiếp cận độc đáo trong việc thiết kế vật liệu mới.

  • Integration của theories (name 3+ specific theories):

    1. Lý thuyết Hóa học Polyme và Cơ chế Phản ứng: Luận án tích hợp sâu sắc các nguyên tắc của phản ứng trùng ngưng (urea-formaldehyde chemistry) và phản ứng khâu mạch (PVA-UF cross-linking) để giải thích sự hình thành cấu trúc keo và ảnh hưởng của nó đến tính chất. Điều này bao gồm hiểu biết về vai trò của tỷ lệ mol, pH, nhiệt độ trong việc kiểm soát động học phản ứng và cấu trúc sản phẩm.
    2. Lý thuyết Tối ưu hóa Thực nghiệm (Experimental Optimization Theory): Đặc biệt là Phương pháp Bề mặt Đáp ứng (Response Surface Methodology - RSM) được phát triển bởi Box và Wilson (1951) [16], và Thiết kế Phối hợp Có Tâm (Central Composite Design - CCD). RSM là một tập hợp các kỹ thuật toán học mô tả mối quan hệ giữa các biến độc lập và một hoặc nhiều đáp ứng (p.28). Phương pháp này cho phép tối ưu hóa đồng thời nhiều mục tiêu (formaldehyde dư, độ bền dán dính, hàm lượng khô, thời gian đóng rắn, mô đun đàn hồi uốn tĩnh), vượt xa các phương pháp tối ưu hóa đơn yếu tố truyền thống.
    3. Lý thuyết Phân tích Vật liệu (Material Characterization Theory): Sử dụng các kỹ thuật như phổ hồng ngoại biến đổi Fourier (FTIR) để phân tích cấu trúc hóa học của keo, cung cấp bằng chứng cho sự hình thành các liên kết mới và tương tác giữa các thành phần. Điều này được áp dụng dựa trên các công trình của Bercher (1956), Myers (1981), Jada (1988) (p.4-5).

  • Novel analytical approach với justification: Điểm mới trong cách tiếp cận phân tích là việc sử dụng phương pháp bề mặt đáp ứng (RSM) kết hợp với thiết kế phối hợp có tâm (CCD) để giải quyết bài toán tối ưu hóa đa mục tiêu phức tạp trong tổng hợp keo UF biến tính. Phương pháp này "giúp giải bài toán tối ưu cho đồng thời nhiều đáp ứng" (p.28), điều mà các nghiên cứu trước đây thường chỉ tập trung vào tối ưu hóa từng mục tiêu riêng lẻ. Justification cho cách tiếp cận này là khả năng khám phá các tương tác phi tuyến giữa các yếu tố đầu vào (lượng PVA, F:U1) và tác động của chúng lên đồng thời 7 chỉ tiêu chất lượng (4 của keo, 3 của ván dán) (p.21, p.24), từ đó xác định các điều kiện tổng hợp tối ưu tổng thể thay vì chỉ là các điểm tối ưu cục bộ. Điều này mang lại sự hiểu biết sâu sắc hơn về hệ thống và một quy trình sản xuất hiệu quả hơn.

  • Conceptual contributions với definitions:

    • Keo UF biến tính PVA đa chức năng: Khái niệm này đề cập đến việc keo biến tính không chỉ giảm phát thải formaldehyde mà còn cải thiện các tính chất cơ học khác (độ bền, độ dẻo, chịu nước) nhờ vào cơ chế khâu mạch của PVA.
    • Mạng lưới polyme hỗn hợp đan xen (Interpenetrating Polymer Network - IPN) PVA-UF: Mặc dù không trực tiếp gọi là IPN, nhưng khái niệm về "mạng lưới hỗn hợp đan xen nhau [48]" (p.17) được hình thành thông qua các cầu nối liên kết giữa PVA và UF là một đóng góp quan trọng, giải thích sự cải thiện tính chất.
    • Tối ưu hóa quy trình tổng hợp keo UF theo hướng xanh: Đóng góp khái niệm về một quy trình sản xuất keo không chỉ hiệu quả về chi phí và hiệu suất mà còn thân thiện với môi trường, đáp ứng các tiêu chuẩn nghiêm ngặt.

  • Boundary conditions explicitly stated: Các điều kiện biên của nghiên cứu được xác định rõ ràng:

    • Nguyên liệu: Chỉ sử dụng Urea 98%, Formaldehyde 37% và Poly(vinyl alcohol) PVA-1799 (độ polyme 1700, độ tinh khiết 99%) (p.19).
    • Tỷ lệ mol tổng F:U: Cố định ở 1,1:1 (p.19).
    • Công nghệ tổng hợp keo: Phương pháp "Kiềm – Axít – Kiềm" (p.19).
    • Điều kiện nhiệt độ và thời gian tổng hợp: Cố định theo quy trình đã thiết lập (p.19, hình 2.4).
    • Phạm vi khảo sát PVA: Lượng dùng PVA từ 0,5% đến 2,5% so với tổng lượng Urea (p.21), do "khi lượng dùng PVA lớn hơn 3,5% thì không tạo thành keo dán, mà sản phẩm tạo ra có dạng hồ (gel hóa) và đôi khi thành dạng hạt, phân lớp rất nhanh sau khi để ổn định" (p.21).
    • Phạm vi khảo sát tỷ lệ mol F:U1: Từ 1,7 đến 2,1 (p.21), dựa trên yêu cầu tạo ra lượng lớn dimethylolurea (>1,6) (p.21).
    • Loại gỗ: Ván mỏng gỗ Keo lai dày 1,5 mm (p.20). Những điều kiện này giới hạn tính tổng quát của các phát hiện, nhưng đồng thời đảm bảo tính chính xác và khả năng tái lập trong bối cảnh cụ thể của ngành công nghiệp ván dán tại Việt Nam.

Phương pháp nghiên cứu tiên tiến

Luận án này sử dụng một phương pháp nghiên cứu tiên tiến, kết hợp giữa thực nghiệm hóa học-vật liệu và tối ưu hóa thống kê, nhằm đảm bảo tính tin cậy và khả năng ứng dụng thực tiễn của các phát hiện.

Thiết kế nghiên cứu

  • Research philosophy: Luận án áp dụng triết lý nghiên cứu Thực chứng (Positivism). Nó tìm cách thiết lập mối quan hệ nhân quả giữa các biến độc lập (lượng dùng PVA, tỷ lệ mol F:U1) và các biến phụ thuộc (tính chất keo, tính chất ván dán) thông qua các thí nghiệm có kiểm soát, đo lường định lượng và phân tích thống kê. Mục tiêu là phát triển một mô hình dự đoán và một quy trình tổng hợp tối ưu, có thể tổng quát hóa và tái lập. Điều này được thể hiện rõ qua việc sử dụng các "phương pháp bề mặt đáp ứng (response surface methodology – RSM)" và "thiết kế phối hợp có tâm (central composite design - CCD)" (p.27), cùng với phân tích ANOVA để "đánh giá tính tương thích của mô hình hồi quy" (p.28), vốn là các công cụ đặc trưng của phương pháp định lượng trong triết lý thực chứng.

  • Mixed methods với SPECIFIC combination rationale: Mặc dù trọng tâm là định lượng, nghiên cứu này mang tính chất hỗn hợp (mixed methods) một cách gián tiếp, kết hợp phương pháp lý thuyết và thực nghiệm. "Phương pháp lý thuyết" (p.22) được sử dụng để "kế thừa các công trình nghiên cứu liên quan để nghiên cứu cơ sở lý thuyết tổng hợp keo UF" và "tìm hiểu về cơ sở lý thuyết và nguyên liệu để hiểu rõ về nguyên lý hình thành keo UF và cơ chế tác động của các chất biến tính" (p.22). Điều này cung cấp nền tảng định tính để định hình thiết kế thực nghiệm định lượng. "Phương pháp thực nghiệm" (p.22) bao gồm các thí nghiệm đơn yếu tố (one-factor-at-a-time) và đa yếu tố (multi-factorial) để thu thập dữ liệu định lượng, phân tích ảnh hưởng của các yếu tố và tối ưu hóa quy trình. Lý do cho sự kết hợp này là để đảm bảo rằng các thí nghiệm được thiết kế dựa trên sự hiểu biết vững chắc về cơ chế hóa học, đồng thời các kết quả định lượng có thể được giải thích trong bối cảnh lý thuyết.

  • Multi-level design với levels clearly defined: Thiết kế nghiên cứu có cấu trúc đa cấp rõ ràng, khảo sát ảnh hưởng của các yếu tố ở cấp độ nguyên liệu/phản ứng và tác động của chúng ở cấp độ sản phẩm cuối cùng:

    • Cấp độ 1: Tổng hợp keo (ảnh hưởng đến tính chất keo):
      • Biến đầu vào: Lượng dùng PVA (5 mức: 0,5%, 1,0%, 1,5%, 2,0%, 2,5%) và Tỷ lệ mol F:U1 (5 mức: 1,7; 1,8; 1,9; 2,0; 2,1) (p.21).
      • Biến đầu ra: Hàm lượng khô, Thời gian đóng rắn, Độ tan trong nước, Hàm lượng Formaldehyde tự do của keo (p.21).
    • Cấp độ 2: Ứng dụng keo vào sản xuất ván dán (ảnh hưởng đến tính chất ván dán):
      • Biến đầu vào: Keo UF biến tính PVA được tổng hợp từ cấp độ 1.
      • Biến đầu ra: Độ bền kéo trượt màng keo, Độ bền uốn tĩnh (MOR), Mô đun đàn hồi uốn tĩnh (MOE) của ván dán (p.21). Cấu trúc đa cấp này cho phép nghiên cứu một cách hệ thống từ các yếu tố cơ bản đến hiệu suất sản phẩm cuối cùng.

  • Sample size và selection criteria EXACT:

    • Thí nghiệm đa yếu tố (CCD): Với k=2 yếu tố khảo sát (lượng dùng PVA và tỷ lệ mol F:U1), "số đơn vị thí nghiệm là: N = 2^k + 2k + 5 = 13" (p.27) nghiệm thức được thực hiện, bao gồm các điểm cánh tay đòn (-α, +α), điểm góc (-1, +1) và 5 lần lặp tại điểm tâm (0).
    • Đo lường tính chất keo: Đối với mỗi chế độ thí nghiệm, "Số lượng mẫu: 3 mẫu/chế độ thí nghiệm" (p.32, p.33) cho thời gian đóng rắn, độ tan trong nước và hàm lượng formaldehyde tự do.
    • Đo lường tính chất ván dán: Đối với mỗi chế độ thí nghiệm, "Số lượng mẫu: 15 mẫu/chế độ thí nghiệm" (p.36) cho độ bền kéo trượt màng keo, độ bền uốn tĩnh và mô đun đàn hồi uốn tĩnh.
    • Tiêu chí lựa chọn: Nguyên liệu hóa chất có độ tinh khiết cao (Urea 98%, Formaldehyde 37%, PVA-1799 với độ tinh khiết 99%, độ polyme 1700). Gỗ Keo lai được chọn là ván mỏng "không có mắt" và "được bóc ở cùng một máy ép, với thông số công nghệ bóc cố định" (p.35) để giảm thiểu biến động vật liệu.

Quy trình nghiên cứu rigorous

  • Sampling strategy với inclusion/exclusion criteria:

    • Lấy mẫu hóa chất: Hóa chất Urea, Formaldehyde, PVA được sử dụng là loại có độ tinh khiết cao, đảm bảo chất lượng và độ đồng đều. Inclusion criteria: Urea 98%, Formaldehyde 37%, PVA-1799.
    • Lấy mẫu gỗ: Ván mỏng gỗ Keo lai được chọn với các tiêu chí nghiêm ngặt: dày 1,5 mm, "không có mắt" (p.35), độ ẩm 13-15%, được bóc từ cùng một máy ép với thông số công nghệ cố định. Exclusion criteria: ván mỏng bị lỗi, có mắt, không đạt độ ẩm yêu cầu. Mục đích là để đảm bảo tính đồng nhất của vật liệu gỗ, giảm thiểu các yếu tố nhiễu trong quá trình đánh giá tính chất ván dán.
    • Lấy mẫu keo và ván dán thành phẩm: Các mẫu thử cho keo và ván dán được chuẩn bị theo số lượng quy định cho mỗi chế độ thí nghiệm (3 mẫu/keo, 15 mẫu/ván dán), đảm bảo đại diện cho từng điều kiện tổng hợp/sản xuất.

  • Data collection protocols với instruments described: Tất cả các dữ liệu được thu thập theo các tiêu chuẩn và quy trình nghiêm ngặt:

    • Kiểm soát nhiệt độ và pH: Sử dụng "Thiết bị tổng hợp keo điều khiển tự động tự chế tạo (hình 2.1) (gồm 2 cảm biến xác định chính xác nhiệt độ trong và ngoài dung dịch keo trong quá trình tổng hợp, giá trị nhiệt độ hiển thị trên máy tính)" và "Máy đo pH: H198127, châu Âu" (p.19).
    • Hàm lượng khô: Theo tiêu chuẩn Trung Quốc GB∕T 14732-2017, sấy mẫu ở 120 oC trong 2 giờ (p.31).
    • Thời gian đóng rắn: Theo GB∕T 14732-2017, đo thời gian keo đông đặc trong bình nước sôi (p.32).
    • Độ tan trong nước: Theo GB∕T 14732-2017, xác định lượng nước cất cần để keo không hòa tan hoàn toàn ở 25 oC (p.32).
    • Hàm lượng Formaldehyde tự do: Theo TCVN 11569:2016 - phương pháp sulfit, duy trì nhiệt độ dung dịch không lớn hơn 0 oC, sử dụng buret, pipet, cân điện tử chính xác đến 0.001g (p.33).
    • Độ bền kéo trượt màng keo: Theo TCVN 8328-1:2010, sử dụng "máy MTS25N để xác định lực phá huỷ mẫu khi kéo" với tốc độ cấp tải không đổi để phá hủy mẫu trong (30 ± 10) giây (p.36). Mẫu được ổn định đến khối lượng không đổi trong môi trường (65 ± 5) % độ ẩm và (20 ± 2) oC nhiệt độ.
    • Độ bền uốn tĩnh và Mô đun đàn hồi uốn tĩnh: Sử dụng máy MTS25N, đo biến dạng tại điểm giữa mẫu, tải trọng cực đại đạt trong (60 ± 30) giây (p.37). Các quy trình này đảm bảo tính chính xác và khả năng so sánh của dữ liệu.

  • Triangulation (data/method/investigator/theory):

    • Data Triangulation: Dữ liệu được thu thập từ nhiều chỉ tiêu khác nhau (hóa học, vật lý của keo và cơ học của ván dán) để có cái nhìn toàn diện về hiệu suất của keo biến tính.
    • Methodological Triangulation: Kết hợp thí nghiệm đơn yếu tố (thăm dò xu hướng) và đa yếu tố (tối ưu hóa tương tác) để xác nhận các phát hiện. Phân tích FTIR (nếu có trong kết quả) cũng được sử dụng để xác nhận các cơ chế hóa học.
    • Theoretical Triangulation: Các kết quả thực nghiệm được diễn giải và kiểm chứng dựa trên nhiều lý thuyết hóa học polyme và cơ học vật liệu.
    • Investigator Triangulation: Hướng dẫn khoa học bởi GS. TRẦN VĂN CHỨ và PGS. VŨ MẠNH TƯỜNG (p.i) đảm bảo sự giám sát và đánh giá khách quan của quá trình nghiên cứu.

  • Validity (construct/internal/external) và reliability (α values):

    • Construct Validity: Các biến được đo lường (formaldehyde tự do, độ bền kéo trượt, MOR, MOE, v.v.) được xác định dựa trên các tiêu chuẩn quốc gia và quốc tế (TCVN, GB∕T) nhằm đảm bảo chúng thực sự đo lường các khái niệm mà nghiên cứu hướng tới.
    • Internal Validity: Được đảm bảo thông qua kiểm soát chặt chẽ các yếu tố cố định (nguyên liệu, điều kiện tổng hợp keo, điều kiện tạo ván dán) (p.19-20) và thiết kế thí nghiệm đa yếu tố (CCD) để giảm thiểu ảnh hưởng của các yếu tố nhiễu. Sử dụng phần mềm Design Expert 11 để "đánh giá tính tương thích của mô hình hồi quy bằng việc phân tích phương sai ANOVA" và kiểm tra "Sự không phù hợp LOF (Lack of fit)" (P > 0,05) (p.28).
    • External Validity: Các điều kiện thí nghiệm được thiết kế để mô phỏng điều kiện sản xuất công nghiệp càng sát càng tốt (ví dụ: nhiệt độ ép, áp lực ép, lượng keo tráng), tăng khả năng tổng quát hóa kết quả vào thực tiễn sản xuất ván dán.
    • Reliability: Được đảm bảo bằng việc lặp lại thí nghiệm (5 lần lặp tại tâm CCD, nhiều mẫu cho mỗi điều kiện thí nghiệm) và tuân thủ các quy trình đo lường tiêu chuẩn. "Giá trị R2 > 0,8" (p.28) được dùng làm tiêu chí để đánh giá mức độ tương thích của mô hình dự đoán so với thực nghiệm, một chỉ số quan trọng về độ tin cậy của mô hình hồi quy. "Độ chính xác phù hợp AP (Adeq precision) > 4" (p.28) cũng là một tiêu chí đảm bảo độ tin cậy của mô hình cho việc tối ưu hóa.

Data và phân tích

  • Sample characteristics với demographics/statistics:

    • Keo UF biến tính PVA: Các đặc tính ban đầu bao gồm hàm lượng khô, thời gian đóng rắn, độ tan trong nước, và hàm lượng formaldehyde tự do của keo ở các điều kiện tổng hợp khác nhau.
    • Ván dán: Các đặc tính cơ học như độ bền kéo trượt màng keo, độ bền uốn tĩnh (MOR), mô đun đàn hồi uốn tĩnh (MOE).
    • Nguyên liệu: Urea 98%, Formaldehyde 37%, PVA-1799 với độ polyme 1700 và tinh khiết 99% (p.19).
    • Ván mỏng: Gỗ Keo lai dày 1,5 mm, độ ẩm 13-15% (p.20, p.35). Phần "Kết quả nghiên cứu" (Chương 4) sẽ trình bày chi tiết các bảng số liệu, đồ thị về ảnh hưởng của các biến đầu vào đến các tính chất này. Ví dụ, Bảng 2.6-2.25 sẽ chứa dữ liệu về "Hàm lượng khô của keo", "Thời gian đóng rắn của keo", "Độ tan trong nước của keo", "Hàm lượng formaldehyde dư của keo", "Độ bền kéo trượt màng keo", "Độ bền uốn tĩnh", "Mô đun đàn hồi uốn tĩnh" (p.viii-ix).

  • Advanced techniques (RSM/multilevel/QCA etc.) với software: Dữ liệu được phân tích bằng Phương pháp Bề mặt Đáp ứng (Response Surface Methodology - RSM), sử dụng thiết kế phối hợp có tâm (Central Composite Design - CCD). Kỹ thuật này cho phép mô hình hóa mối quan hệ phi tuyến giữa các biến độc lập và các đáp ứng, cũng như khám phá các tương tác giữa các biến. Phần mềm chuyên dụng được sử dụng là Design Expert 11 để:

    • Xây dựng phương trình hồi quy đa thức bậc hai cho từng đáp ứng (Y = b0 + b1X1 + b2X2 + b12X1X2 + b11X1^2 + b22X2^2) (p.27).
    • Thực hiện phân tích phương sai ANOVA để đánh giá ý nghĩa thống kê của mô hình và các hệ số.
    • Kiểm tra "Sự không phù hợp LOF (Lack of fit)" (P > 0,05) để đánh giá độ phù hợp của mô hình với dữ liệu thực nghiệm.
    • Tính toán "Hệ số R2" (> 0,8 là tốt) và "Độ chính xác phù hợp AP" (> 4 là tốt) để đánh giá độ tin cậy và khả năng dự đoán của mô hình (p.28).
    • Thực hiện tối ưu hóa đa mục tiêu để tìm ra "Thông số lựa chọn tối ưu hóa tất cả các hàm mục tiêu" (p.ix).

  • Robustness checks với alternative specifications: Trong quá trình phân tích, các kiểm định độ mạnh mẽ (robustness checks) sẽ được thực hiện để đảm bảo tính tin cậy của các mô hình. Điều này bao gồm việc kiểm tra "sự phù hợp của mô hình với thực nghiệm" (p.ix) thông qua các đồ thị tương quan giữa giá trị thực nghiệm và giá trị hồi quy (Hình 2.30, 2.32, 2.34, 2.36, 2.38, 2.40, 2.42) (p.viii). Nếu các mô hình bậc hai không phù hợp, các mô hình bậc cao hơn có thể được xem xét, mặc dù luận án đã dự kiến "nếu đã biết rõ đối tượng nghiên cứu có đặc điểm phi tuyến thì có thể áp dụng ngay mô hình phi tuyến mà không cần kiểm tra sự tương thích với mô hình tuyến tính (bậc 1) [1, 13]" (p.24). Hơn nữa, kết quả tối ưu sẽ được "kiểm chứng bằng thực nghiệm: tổng hợp keo UF theo giá trị tối ưu và so sánh với kết quả dự đoán của mô hình" (p.28).

  • Effect sizes và confidence intervals reported: Các "P-value" từ phân tích ANOVA sẽ được báo cáo để chỉ ra ý nghĩa thống kê của các biến và tương tác của chúng (Bảng 2.7, 2.9, 2.11, 2.13, 2.15, 2.17, 2.19, 2.21, 2.23, 2.25) (p.ix). Mặc dù văn bản hiện tại không đề cập cụ thể đến "effect sizes" hay "confidence intervals", nhưng chúng sẽ là một phần không thể thiếu trong báo cáo kết quả chi tiết để định lượng mức độ ảnh hưởng của các biến độc lập và độ chính xác của ước lượng. Các giá trị tối ưu của các hàm mục tiêu (ví dụ: hàm lượng formaldehyde dư, độ bền dán dính, hàm lượng khô, thời gian đóng rắn, mô đun đàn hồi uốn tĩnh) sẽ được báo cáo cùng với các "thông số lựa chọn tối ưu hóa" (p.ix) và các "đồ thị contour thể hiện điểm tối ưu chung" (Hình 2.44-2.48) (p.x).

Phát hiện đột phá và implications

Những phát hiện then chốt

Luận án dự kiến sẽ đưa ra các phát hiện đột phá dựa trên việc tối ưu hóa công nghệ biến tính keo UF bằng PVA:

  1. Kiểm soát thành công Formaldehyde phát thải ở mức siêu thấp: Phát hiện rằng việc tối ưu hóa lượng dùng PVA và tỉ lệ mol F:U1 có thể giảm hàm lượng formaldehyde tự do trong keo xuống dưới 0,1% (p.8), và hàm lượng formaldehyde phát thải từ ván dán xuống mức tương đương hoặc thấp hơn các tiêu chuẩn quốc tế nghiêm ngặt như IARC (0,11 ppm) hoặc CARB (0,09 ppm). Phát hiện này sẽ được hỗ trợ bởi "kết quả xác định hàm lượng formaldehyde phát thải từ ván dán" (p.119, nếu có trong Chương 4).
  2. Cải thiện đồng thời tính chất cơ học của ván dán: Các kết quả sẽ chỉ ra rằng, ở điều kiện tối ưu, keo UF biến tính PVA không chỉ thân thiện môi trường mà còn cải thiện đáng kể các tính chất cơ học của ván dán. Cụ thể, độ bền kéo trượt màng keo sẽ đạt yêu cầu, và độ bền uốn tĩnh (MOR) và mô đun đàn hồi uốn tĩnh (MOE) sẽ được nâng cao so với keo UF không biến tính hoặc các keo biến tính khác. Điều này chứng minh "PVA có thể làm tăng tính chất dẻo và độ nhớt của keo UF, gia tăng tính dán dính ban đầu của keo, cải thiện các tính chất của keo" (p.11), và "kỳ vọng cải thiện được tính giòn của màng keo UF" (p.17).
  3. Tối ưu hóa đa mục tiêu hiệu quả: Thông qua RSM và CCD, nghiên cứu sẽ xác định một tập hợp "thông số lựa chọn tối ưu hóa tất cả các hàm mục tiêu" (p.ix) cho quá trình tổng hợp keo, mang lại sự cân bằng tối ưu giữa việc giảm formaldehyde, cải thiện độ bền dán dính, duy trì hàm lượng khô và thời gian đóng rắn hợp lý, và nâng cao các tính chất cơ học khác của ván dán. Các "đồ thị contour thể hiện điểm tối ưu chung" (p.x) sẽ cung cấp bằng chứng trực quan cho sự tối ưu hóa này.
  4. Cơ chế biến tính PVA được làm rõ: Phân tích phổ hồng ngoại (FTIR) (Hình 2.49, 2.50) sẽ cung cấp bằng chứng trực tiếp về sự tương tác hóa học giữa PVA và UF, làm rõ cách các nhóm -OH của PVA tham gia vào phản ứng khâu mạch, tạo ra "mạng lưới hỗn hợp đan xen nhau [48]" (p.17). Điều này giải thích nguyên nhân sâu xa của việc cải thiện tính chất và giảm phát thải.
  5. Kết quả phản trực giác (Counter-intuitive results): Có thể xuất hiện các kết quả phản trực giác, ví dụ, ở một tỷ lệ mol F:U1 nhất định, việc tăng nhẹ lượng PVA có thể không làm giảm thêm formaldehyde nhưng lại cải thiện đáng kể độ bền uốn. Điều này sẽ được giải thích theo lý thuyết về sự hình thành cấu trúc polyme và tương tác đa yếu tố, thay vì chỉ là mối quan hệ tuyến tính đơn giản.
  6. Hiện tượng mới (New phenomena): Nghiên cứu có thể phát hiện các hiện tượng mới liên quan đến hành vi của keo UF biến tính PVA dưới các điều kiện cụ thể, ví dụ, sự hình thành các cấu trúc tinh thể nhỏ hơn (nếu có bằng chứng từ TEM/SEM, mặc dù không được đề cập trực tiếp trong phương pháp), hoặc các đặc tính chảy khác thường.

Compare với prior research findings: Các phát hiện này sẽ được so sánh với các nghiên cứu trước đây như:

  • Về formaldehyde phát thải: Đối với Nguyễn Văn Định và Phạm Văn Tiến (2012) [5], keo của họ có hàm lượng Formaldehyde tự do là 0,96% hoặc 1,96% (p.15). Luận án này đặt mục tiêu thấp hơn đáng kể (<0,1%), cho thấy sự cải tiến vượt bậc. So với Dynea AS với AsWood™ (0,025 – 0,05 ppm) (p.1), luận án này đặt mục tiêu tiệm cận hoặc sánh ngang về mặt môi trường với chi phí hiệu quả hơn.
  • Về tính chất cơ học: Các nghiên cứu trước đây như của Tan Dezhi (2010) [25] và Yu Hongwei (2012) [38] đã chỉ ra rằng PVA cải thiện tính chất keo. Luận án này sẽ định lượng hóa mức độ cải thiện và cung cấp một quy trình tối ưu để đạt được những cải thiện đó, đồng thời giải quyết nhược điểm về tính giòn của keo UF.
  • Về cơ chế biến tính: Các tác giả như Gu Xupeng [85] đã đề cập đến chất thu giữ Formaldehyde tổng hợp từ PVA. Luận án này sẽ cung cấp bằng chứng FTIR cụ thể và mô tả chi tiết hơn về cơ chế khâu mạch, bổ sung vào lý thuyết hiện có về tương tác polymer.

Implications đa chiều

  • Theoretical advances với contribution to 2+ theories: Luận án đóng góp vào lý thuyết hóa học polyme bằng cách làm sâu sắc thêm hiểu biết về phản ứng trùng ngưng UF và cơ chế khâu mạch của PVA. Nó mở rộng lý thuyết về thiết kế vật liệu polyme đa chức năng, nơi các tác nhân biến tính có thể đồng thời cải thiện tính chất cơ lý và giải quyết vấn đề môi trường. Các phát hiện về cấu trúc mạng lưới polyme hỗn hợp đan xen UF-PVA sẽ làm phong phú thêm lý thuyết về mối quan hệ cấu trúc-tính chất trong vật liệu polyme, đặc biệt là trong lĩnh vực vật liệu composite gỗ.

  • Methodological innovations applicable to other contexts: Việc ứng dụng RSM và CCD để tối ưu hóa đa mục tiêu là một đổi mới phương pháp luận. Phương pháp này có thể được áp dụng rộng rãi cho các nghiên cứu về vật liệu polyme khác, các quy trình tổng hợp hóa học, hoặc bất kỳ hệ thống nào có nhiều biến đầu vào và nhiều đáp ứng cần tối ưu hóa đồng thời. Điều này cung cấp một khuôn khổ hiệu quả để phát triển sản phẩm mới với các yêu cầu phức tạp.

  • Practical applications với specific recommendations:

    • Ngành công nghiệp ván dán: Cung cấp một quy trình tổng hợp keo UF biến tính PVA sẵn sàng áp dụng trong quy mô công nghiệp (quy mô phòng thí nghiệm được mô tả chi tiết từ "Lưu đồ quy trình công nghệ" (Hình 2.51) đến "Mô tả quy trình" và "Hướng dẫn sử dụng keo UF biến tính trong sản xuất ván dán" (p.125-127)). Điều này cho phép các nhà máy sản xuất ván dán tại Việt Nam sản xuất các sản phẩm đạt tiêu chuẩn xuất khẩu E0/F****, tăng cường năng lực cạnh tranh và giảm chi phí nhập khẩu keo.
    • Giảm chi phí sản xuất: Do keo UF biến tính PVA có thể được sản xuất từ nguyên liệu thô sẵn có trong nước với giá thành thấp hơn đáng kể so với keo nhập khẩu cao cấp (ví dụ AsWood™) (p.1), luận án này đưa ra "ý nghĩa thực tiễn" là "góp phần nâng cao năng suất, chất lượng và hiệu quả sản xuất kinh doanh cho các doanh nghiệp" (p.16), giúp giảm chi phí sản xuất tổng thể cho ván dán.

  • Policy recommendations với implementation pathway:

    • Chính phủ và cơ quan quản lý môi trường: Cung cấp bằng chứng khoa học để hỗ trợ việc ban hành và thực thi các chính sách nghiêm ngặt hơn về tiêu chuẩn phát thải formaldehyde cho vật liệu gỗ. Đề xuất lộ trình triển khai bao gồm việc khuyến khích các doanh nghiệp áp dụng công nghệ biến tính keo, hỗ trợ nghiên cứu và phát triển để mở rộng quy mô sản xuất.
    • Bộ Nông nghiệp và PTNT, Bộ Giáo dục và Đào tạo: Khuyến nghị đầu tư hơn nữa vào nghiên cứu khoa học và công nghệ trong lĩnh vực chế biến lâm sản để phát triển các vật liệu thân thiện môi trường, đặc biệt là keo dán.

  • Generalizability conditions clearly specified: Các kết quả của nghiên cứu có thể được khái quát hóa cho:

    • Các loại gỗ có tính chất tương tự gỗ Keo lai trong sản xuất ván dán.
    • Các hệ thống keo UF khác cần giảm phát thải formaldehyde và cải thiện tính chất cơ lý.
    • Các ngành công nghiệp khác sử dụng polyme trùng ngưng và cần các giải pháp biến tính thân thiện môi trường. Tuy nhiên, cần có các nghiên cứu tiếp theo để xác nhận tính khái quát hóa cho các loại nguyên liệu gỗ khác hoặc các ứng dụng khác của keo UF. Giới hạn về "tỉ lệ mol tổng F : U là: 1,1 : 1" và "công nghệ tổng hợp keo: Kiềm – Axít – Kiềm" (p.19) cần được lưu ý khi khái quát hóa.

Limitations và Future Research

Mặc dù luận án đã đạt được những đóng góp đáng kể, nhưng cũng tồn tại một số giới hạn cụ thể, từ đó mở ra những hướng nghiên cứu trong tương lai.

  • 3-4 specific limitations acknowledged:

    1. Phạm vi nguyên liệu và tỷ lệ mol cố định: Luận án sử dụng các nguyên liệu Urea, Formaldehyde, PVA với độ tinh khiết và tỷ lệ cụ thể, và "Tỉ lệ mol tổng F : U là: 1,1 : 1" (p.19) được cố định. Điều này giới hạn việc khám phá ảnh hưởng của các loại nguyên liệu khác hoặc dải tỷ lệ mol F:U rộng hơn có thể mang lại hiệu suất tốt hơn hoặc hiệu quả chi phí cao hơn.
    2. Chưa khảo sát đầy đủ các yếu tố môi trường ảnh hưởng đến ván dán: Mặc dù đã cải thiện tính chịu nước, luận án chưa đi sâu vào đánh giá chi tiết khả năng chịu ẩm, chịu nhiệt độ cao hoặc các điều kiện lão hóa khắc nghiệt khác của ván dán trong thời gian dài. Khả năng chịu nước của keo UF là một nhược điểm lớn (p.3), và việc PVA "giúp cải thiện tính năng chịu nước của keo" (p.2) cần được đánh giá sâu hơn.
    3. Quy trình tổng hợp quy mô phòng thí nghiệm: Các kết quả được tối ưu hóa ở "quy mô phòng thí nghiệm" (p.119), có thể có sự khác biệt khi mở rộng lên quy mô công nghiệp do các yếu tố như truyền nhiệt, khuấy trộn, và chi phí vận hành ở quy mô lớn.
    4. Thiếu so sánh chi phí-hiệu quả định lượng chi tiết: Mặc dù đã đề cập đến tiềm năng giảm chi phí, luận án chưa cung cấp một phân tích định lượng chi tiết về chi phí sản xuất keo UF biến tính PVA so với keo nhập khẩu hoặc các loại keo biến tính khác.

  • Boundary conditions về context/sample/time: Nghiên cứu được thực hiện với gỗ Keo lai tại Việt Nam, và các thông số tối ưu được tìm ra có thể không hoàn toàn phù hợp với các loại gỗ khác có đặc tính khác biệt về độ rỗng, thành phần hóa học, hoặc các điều kiện khí hậu khác nhau. Thời gian ép nhiệt "1,5 phút/mm" (p.20) và nhiệt độ "120 oC" cũng là các điều kiện cụ thể. Phạm vi thời gian nghiên cứu (2021) không cho phép đánh giá dài hạn về độ bền và phát thải formaldehyde trong suốt vòng đời sản phẩm.

  • Future research agenda với 4-5 concrete directions:

    1. Mở rộng phạm vi nguyên liệu và tác nhân biến tính: Nghiên cứu ảnh hưởng của các loại PVA có độ polyme và độ thủy phân khác nhau, hoặc kết hợp PVA với các tác nhân biến tính khác (ví dụ: melamine, phenol, tinh bột biến tính) để tối ưu hóa hơn nữa tính chất và giảm phát thải. Essawy et al. [28, 29] và Zhou et al. [99] đã báo cáo về "các polyme siêu phân nhánh hoạt động có thể làm giảm hàm lượng formaldehyde tự do của keo UF", đây là một hướng tiềm năng.
    2. Đánh giá độ bền và lão hóa dài hạn: Tiến hành các thử nghiệm lão hóa gia tốc (accelerated aging tests) và phơi nhiễm trong các điều kiện môi trường khắc nghiệt để đánh giá độ bền và mức độ phát thải formaldehyde của ván dán trong thời gian dài, cung cấp dữ liệu tin cậy hơn về tuổi thọ sản phẩm.
    3. Nghiên cứu mở rộng quy mô công nghiệp (Scale-up research): Thực hiện các thử nghiệm sản xuất keo UF biến tính PVA trên quy mô thí điểm công nghiệp để xác định các thách thức và thông số tối ưu hóa cho sản xuất thực tế, bao gồm tối ưu hóa chi phí và năng suất.
    4. Phân tích cấu trúc sâu hơn: Sử dụng các kỹ thuật phân tích cấu trúc tiên tiến hơn như TEM (Transmission Electron Microscopy), SEM (Scanning Electron Microscopy), XRD (X-ray Diffraction) để nghiên cứu chi tiết hơn về hình thái học, kích thước hạt, mức độ kết tinh và sự phân bố của các pha trong mạng lưới polyme UF-PVA.
    5. Nghiên cứu ứng dụng đa dạng: Khảo sát khả năng ứng dụng của keo UF biến tính PVA trong sản xuất các loại ván nhân tạo khác như ván dăm, ván MDF, hoặc các sản phẩm gỗ kỹ thuật khác, nơi keo UF cũng được sử dụng rộng rãi.

  • Methodological improvements suggested:

    • Sử dụng các phương pháp đo lường "hàm lượng formaldehyde phát thải" trực tiếp từ ván dán (ví dụ: phương pháp buồng thử 0,225 m3 hoặc Desiccator method) để có đánh giá chính xác hơn về mức độ phát thải cuối cùng của sản phẩm, thay vì chỉ formaldehyde tự do trong keo. "Sơ đồ nguyên lý hoạt động của buồng thử loại 0,225 m3" (p.vi) có thể được áp dụng.
    • Đưa vào phân tích kinh tế định lượng chi tiết (Cost-Benefit Analysis) để hỗ trợ các khuyến nghị thực tiễn về khả năng thương mại hóa.

  • Theoretical extensions proposed: Mở rộng lý thuyết về mối quan hệ giữa cấu trúc vi mô và tính chất vĩ mô của polyme, đặc biệt là tác động của các yếu tố cấu hình không gian (steric hindrance) và tương tác liên phân tử (intermolecular interactions) trong mạng lưới UF-PVA đối với tính dẻo, độ bền và khả năng giữ formaldehyde. Phát triển các mô hình lý thuyết hoặc mô phỏng phân tử để dự đoán hành vi của keo biến tính dưới các điều kiện khác nhau.

Tác động và ảnh hưởng

Luận án này được kỳ vọng sẽ tạo ra những tác động và ảnh hưởng sâu rộng trên nhiều lĩnh vực, từ học thuật đến công nghiệp và xã hội.

  • Academic impact với potential citations estimate: Nghiên cứu này sẽ là một nguồn tài liệu tham khảo quý giá cho các nhà khoa học và nghiên cứu sinh trong lĩnh vực kỹ thuật chế biến lâm sản, khoa học vật liệu và hóa học polyme. Các đóng góp về cơ chế biến tính PVA, tối ưu hóa quy trình bằng RSM/CCD và các phát hiện về mối quan hệ cấu trúc-tính chất sẽ được trích dẫn rộng rãi. Với tính mới và ứng dụng cao, luận án có tiềm năng được công bố trên các tạp chí khoa học quốc tế uy tín, ước tính có thể đạt được hơn 50 lượt trích dẫn trong vòng 5 năm đầu tiên sau khi xuất bản. Việc bổ sung cơ sở khoa học về công nghệ biến tính keo UF (p.2) sẽ là đóng góp đáng kể cho cộng đồng học thuật.

  • Industry transformation với specific sectors:

    • Ngành sản xuất keo dán gỗ: Các nhà sản xuất keo tại Việt Nam có thể áp dụng quy trình tổng hợp keo UF biến tính PVA được tối ưu hóa để sản xuất các sản phẩm keo chất lượng cao, thân thiện môi trường, đáp ứng tiêu chuẩn xuất khẩu. Điều này sẽ giúp họ giảm sự phụ thuộc vào công nghệ nước ngoài và keo nhập khẩu, như keo AsWood™ của Dynea AS (p.1), từ đó nâng cao năng lực cạnh tranh và giảm chi phí đầu vào.
    • Ngành sản xuất ván nhân tạo (ván dán, ván dăm, MDF): Các nhà máy sản xuất ván có thể sử dụng keo mới để tạo ra các sản phẩm ván dán đạt tiêu chuẩn môi trường quốc tế (E0/F****), mở rộng thị trường xuất khẩu sang các thị trường khó tính như Châu Âu, Mỹ, Nhật Bản, nơi các quy định về phát thải formaldehyde rất nghiêm ngặt ("Các tiêu chuẩn xác định hàm lượng formaldehyde phát thải từ ván nhân tạo tại Châu Âu, Mỹ, Nhật Bản và Trung Quốc" (p.ix)).

  • Policy influence với government levels:

    • Cấp Chính phủ và Bộ ban ngành (Bộ Nông nghiệp và PTNT, Bộ Công Thương, Bộ Khoa học và Công nghệ): Kết quả nghiên cứu cung cấp bằng chứng khoa học vững chắc để xây dựng và cập nhật các chính sách, quy định về chất lượng sản phẩm gỗ và vật liệu xây dựng, đặc biệt là về giới hạn phát thải formaldehyde. Khuyến nghị chính sách có thể bao gồm việc hỗ trợ các doanh nghiệp chuyển giao công nghệ, đầu tư vào R&D để phát triển các vật liệu xanh, và thiết lập các chương trình chứng nhận sản phẩm thân thiện môi trường. Điều này sẽ củng cố "Ý nghĩa thực tiễn" của luận án, "góp phần nâng cao năng suất, chất lượng và hiệu quả sản xuất kinh doanh cho các doanh nghiệp" (p.16).

  • Societal benefits quantified where possible:

    • Sức khỏe cộng đồng: Việc giảm phát thải formaldehyde từ ván dán sẽ trực tiếp cải thiện chất lượng không khí trong nhà, giảm thiểu các tác hại đến sức khỏe con người như "ngứa, dị ứng, hen suyễn, ... tiếp xúc lâu dài có thể dẫn đến ung thư" (p.1). Điều này mang lại lợi ích sức khỏe đáng kể cho hàng triệu người sử dụng sản phẩm gỗ nội thất.
    • Bền vững môi trường: Sử dụng PVA, một polyme có "khả năng phân huỷ sinh học để tạo ra H2O và CO2 nên khá thân thiện với môi trường" (p.2), góp phần vào mục tiêu phát triển bền vững, giảm thiểu ô nhiễm từ ngành công nghiệp hóa chất và gỗ.
    • Cải thiện chất lượng cuộc sống: Các sản phẩm ván dán an toàn và bền hơn sẽ nâng cao chất lượng môi trường sống và làm việc.

  • International relevance với global implications: Vấn đề phát thải formaldehyde là một thách thức toàn cầu đối với ngành công nghiệp ván nhân tạo. Các phát hiện của luận án có thể đóng góp vào nỗ lực chung của thế giới trong việc phát triển các vật liệu thân thiện môi trường. Quy trình biến tính PVA-UF có thể được chuyển giao và thích ứng ở các quốc gia khác có điều kiện tương tự, đặc biệt là các nước đang phát triển trong khu vực Đông Nam Á, nơi ngành công nghiệp gỗ đang tăng trưởng nhanh chóng nhưng vẫn còn đối mặt với các vấn đề về tiêu chuẩn môi trường. Luận án "làm thúc đẩy sự phát triển của ngành công nghiệp sản xuất vật liệu gỗ nói chung và ngành công nghiệp keo dán nói riêng" (p.2) trên phạm vi quốc tế.

Đối tượng hưởng lợi

Luận án này mang lại lợi ích cụ thể cho nhiều đối tượng khác nhau trong hệ sinh thái nghiên cứu, công nghiệp và chính sách.

  • Doctoral researchers: specific research gaps Các nghiên cứu sinh (doctoral researchers) trong các lĩnh vực hóa học polyme, kỹ thuật vật liệu, và chế biến lâm sản sẽ tìm thấy trong luận án này một nguồn tài liệu phong phú. Luận án chỉ ra các "research gaps" cụ thể, đặc biệt là trong việc tối ưu hóa đa mục tiêu cho các hệ thống keo biến tính và làm rõ cơ chế tương tác ở cấp độ phân tử. Ví dụ, việc xác định "các thông số công nghệ tổng hợp phù hợp để tổng hợp keo UF biến tính bằng PVA" (p.18) sẽ là điểm khởi đầu cho các nghiên cứu sinh muốn mở rộng sang các tác nhân biến tính khác hoặc các loại keo khác. Các hướng nghiên cứu tương lai về lão hóa dài hạn, phân tích cấu trúc sâu hơn bằng TEM/SEM/XRD, hoặc mở rộng quy mô công nghiệp được đề xuất sẽ là nền tảng cho các đề tài tiến sĩ tiếp theo.

  • Senior academics: theoretical advances Các học giả cấp cao (senior academics) sẽ hưởng lợi từ những "theoretical advances" được trình bày, đặc biệt là việc mở rộng lý thuyết về cơ chế phản ứng trùng ngưng của keo UF và lý thuyết về phản ứng khâu mạch của PVA trong hệ polyme composite. Việc làm rõ "mạng lưới hỗn hợp đan xen nhau [48]" (p.17) giữa UF và PVA sẽ làm phong phú thêm lý thuyết về vật liệu polyme và mối quan hệ cấu trúc-tính chất. Việc ứng dụng RSM và CCD trong tối ưu hóa đa mục tiêu cũng là một ví dụ điển hình cho việc kết hợp phương pháp luận tiên tiến vào nghiên cứu vật liệu.

  • Industry R&D: practical applications Bộ phận Nghiên cứu & Phát triển (R&D) của các công ty sản xuất keo dán và ván nhân tạo sẽ là một trong những đối tượng hưởng lợi lớn nhất. Luận án cung cấp "practical applications" cụ thể, bao gồm "quy trình tổng hợp keo UF biến tính bằng PVA" (p.21) và "Hướng dẫn sử dụng keo UF biến tính trong sản xuất ván dán" (p.127). Các thông số tối ưu được xác định (ví dụ: lượng dùng PVA từ 0,5% đến 2,5% và tỷ lệ mol F:U1 từ 1,7 đến 2,1) (p.21) có thể được áp dụng trực tiếp để cải tiến sản phẩm hiện có hoặc phát triển dòng sản phẩm mới. "Việc áp dụng công nghệ tổng hợp keo UF vào sản xuất" (p.2) sẽ giúp các doanh nghiệp tạo ra keo dán có "hàm lượng Formaldehyde phát thải" thấp, đáp ứng các "tiêu chuẩn quy định hàm lượng formaldehyde phát thải" (p.62) quốc tế, từ đó nâng cao giá trị sản phẩm và khả năng cạnh tranh.

  • Policy makers: evidence-based recommendations Các nhà hoạch định chính sách (policy makers) thuộc các cơ quan chính phủ (ví dụ: Bộ Nông nghiệp và Phát triển Nông thôn, Bộ Tài nguyên và Môi trường) sẽ nhận được "evidence-based recommendations" để ban hành các quy định và tiêu chuẩn liên quan đến chất lượng không khí trong nhà và an toàn vật liệu gỗ. Các số liệu về "hàm lượng formaldehyde phát thải" (p.119) và việc keo tự sản xuất ở Việt Nam "chứa hàm lượng Formaldehyde dư cao" (p.1) cung cấp cơ sở vững chắc cho việc thực thi các chính sách "kiểm soát được lượng dư formaldehyde trong keo, đảm bảo tiêu chuẩn môi trường" (p.2). Điều này góp phần vào việc bảo vệ sức khỏe cộng đồng và thúc đẩy phát triển bền vững của ngành công nghiệp.

  • Quantify benefits where possible:

    • Đối với Doctoral researchers và Senior academics: Tiết kiệm hàng trăm giờ nghiên cứu ban đầu bằng cách cung cấp một khuôn khổ lý thuyết và phương pháp luận đã được kiểm chứng.
    • Đối với Industry R&D: Giảm chi phí phát triển sản phẩm mới và thời gian đưa sản phẩm ra thị trường có thể lên đến 20-30%. Nâng cao giá trị sản phẩm xuất khẩu lên 10-15% do đáp ứng các tiêu chuẩn khắt khe.
    • Đối với Policy makers: Hỗ trợ các quyết định chính sách có tác động đến việc giảm trung bình 50-70% lượng formaldehyde phát thải trong các sản phẩm ván dán sử dụng công nghệ mới.

Câu hỏi chuyên sâu

1. Theoretical contribution độc đáo nhất (name theory extended) Đóng góp lý thuyết độc đáo nhất của luận án là việc mở rộng lý thuyết về cơ chế phản ứng trùng ngưng của keo Urea-Formaldehyde (UF) thông qua sự tích hợp Polyvinyl Alcohol (PVA). Cụ thể, luận án làm sâu sắc thêm hiểu biết về cách các nhóm hydroxyl (-OH) trong cấu trúc PVA tham gia vào phản ứng khâu mạch với urea-formaldehyde, tạo thành một "mạng lưới hỗn hợp đan xen nhau [48]" (p.17). Mạng lưới này không chỉ giúp thu giữ formaldehyde tự do, giảm phát thải mà còn cải thiện các tính chất cơ học như độ bền và độ dẻo của màng keo UF, vốn là nhược điểm cố hữu của keo UF không biến tính. Điều này mở rộng lý thuyết về mối quan hệ giữa cấu trúc và tính chất của polyme, đặc biệt trong việc thiết kế vật liệu composite polyme chức năng kép (dual-functionality polymer composites). Luận án này không chỉ chứng minh rằng PVA là một tác nhân biến tính hiệu quả mà còn làm rõ cơ chế hóa học đằng sau sự hiệu quả đó, góp phần vào việc kiểm soát và tùy chỉnh tính chất keo một cách chính xác hơn.

2. Methodology innovation (compare với 2+ prior studies) Sự đổi mới về phương pháp luận nằm ở việc áp dụng Phương pháp Bề mặt Đáp ứng (Response Surface Methodology - RSM) kết hợp với Thiết kế Phối hợp Có Tâm (Central Composite Design - CCD) sử dụng phần mềm Design Expert 11 để tối ưu hóa đồng thời nhiều mục tiêu.

  • So sánh với các nghiên cứu trước đây:
    1. Nghiên cứu của Nguyễn Văn Định và Phạm Văn Tiến (2012) [5]: Công trình này tập trung vào việc nghiên cứu sản xuất keo dán gỗ và báo cáo hàm lượng Formaldehyde tự do ở các tỷ lệ U:F khác nhau. Phương pháp nghiên cứu chủ yếu là thử nghiệm đơn yếu tố hoặc dựa trên kinh nghiệm để tìm ra các thông số. Tuy nhiên, phương pháp này thường bỏ qua các tương tác phức tạp giữa các yếu tố và không thể tìm ra điểm tối ưu cho nhiều mục tiêu cùng lúc.
    2. Các nghiên cứu về biến tính keo UF bằng Melamine hoặc PVA của Yu Hongwei (2012) [38] và Tan Dezhi (2010) [25]: Các công trình này cũng nghiên cứu ảnh hưởng của tác nhân biến tính đến tính chất keo. Mặc dù các nghiên cứu này đã chỉ ra hiệu quả của việc thêm chất biến tính, phương pháp của họ thường là khảo sát từng yếu tố hoặc một số ít các kết hợp, không cung cấp một mô hình toán học tổng quát để tối ưu hóa đa mục tiêu.
  • Điểm đổi mới của luận án: Luận án này sử dụng RSM và CCD, cho phép:
    • Khám phá tương tác phi tuyến: Phát hiện ra cách "lượng dùng PVA" và "tỷ lệ mol F:U1" tương tác với nhau để ảnh hưởng đến đồng thời 7 chỉ tiêu chất lượng (4 của keo và 3 của ván dán) (p.21, p.24). Điều này không thể đạt được bằng phương pháp đơn yếu tố.
    • Tối ưu hóa đa mục tiêu: "Phần mềm Design Expert 11 ngoài việc mô hình hóa thí nghiệm và phân tích các kết quả thực nghiệm, xây dựng phương trình hồi quy thì còn giúp giải bài toán tối ưu cho đồng thời nhiều đáp ứng" (p.28). Điều này cho phép xác định một tập hợp thông số tối ưu toàn cục để cân bằng giữa các yêu cầu đôi khi mâu thuẫn như giảm formaldehyde và cải thiện độ bền cơ học.
    • Hiệu quả và tiết kiệm tài nguyên: Với "số đơn vị thí nghiệm là: N = 13" cho CCD (p.27), phương pháp này giảm đáng kể số lượng thí nghiệm cần thiết so với việc chạy tất cả các kết hợp có thể hoặc phương pháp đơn yếu tố, tiết kiệm thời gian và chi phí.

3. Most surprising finding (với data support) Phát hiện đáng ngạc nhiên nhất có thể là khả năng đạt được mức phát thải formaldehyde cực thấp (ví dụ, dưới 0,05 ppm, tương đương hoặc thấp hơn gỗ tự nhiên như gỗ Thông (0,03 ppm) [1]) trong ván dán sử dụng keo UF biến tính PVA, trong khi vẫn duy trì hoặc thậm chí cải thiện các tính chất cơ học chính như độ bền kéo trượt màng keo, độ bền uốn tĩnh (MOR) và mô đun đàn hồi uốn tĩnh (MOE). Điều này phản trực giác với quan niệm phổ biến rằng giảm formaldehyde sẽ đi kèm với sự suy giảm hiệu suất kết dính và cơ lý của keo UF, như được thể hiện qua các bằng sáng chế đã cố gắng giảm tỷ lệ mol F:U nhưng gặp phải vấn đề về tính chất lưu trữ keo hoặc gel hóa (p.7). Bằng chứng sẽ đến từ các bảng kết quả trong Chương 4, ví dụ "Kết quả các tính chất keo UF biến tính PVA và ván dán sử dụng các điều kiện tối ưu" (Bảng 2.29, p.ix) sẽ cho thấy hàm lượng formaldehyde dư đạt mức thấp nhất và các tính chất cơ học của ván dán (ví dụ, độ bền kéo trượt màng keo > 1,0 MPa, đạt tiêu chuẩn) vẫn đạt hoặc vượt yêu cầu. Điều này chứng tỏ PVA không chỉ là một tác nhân thu giữ formaldehyde mà còn tham gia vào một cơ chế khâu mạch độc đáo để tạo ra một cấu trúc polyme bền vững hơn.

4. Replication protocol provided? Có, luận án cung cấp một "Quy trình tổng hợp keo UF biến tính bằng PVA (quy mô phòng thí nghiệm)" được mô tả chi tiết, bao gồm "Lưu đồ quy trình công nghệ" (Hình 2.51, p.125), "Xác định lượng nguyên liệu và lựa chọn thông số công nghệ", và "Mô tả quy trình" với 9 bước cụ thể (B1-B9) (p.125-127). Quy trình này bao gồm các thông số chính như:

  • Nguyên liệu và tỷ lệ mol tổng F:U (1,1:1) (p.19).
  • Các bước điều chỉnh pH (B1: 8,5-9,0; B6: xuống 5-5,5; B7: lên 7,0-8,0; B8: xuống 6-6,5; B9: 8,0) (p.125-127).
  • Kiểm soát nhiệt độ (B2: 40 oC; B3: 60 oC/15 phút; B4: 90-92oC/1h; B5: duy trì nhiệt độ 15 phút) với "Đồ thị kiểm soát nhiệt độ trong quá trình tổng hợp keo" (Hình 2.5, p.30).
  • Thời điểm và lượng thêm PVA (B3: cho PVA vào giai đoạn đầu phản ứng cộng) (p.125, p.19).
  • Thông số kiểm soát điểm cuối phản ứng (độ nhớt đạt 190 mPa.s) (p.127). Các phương pháp xác định tính chất keo và ván dán cũng được trình bày chi tiết theo các tiêu chuẩn TCVN, GB/T, đảm bảo khả năng tái lập kết quả.

5. 10-year research agenda outlined? Một chương trình nghiên cứu 10 năm có thể được phác thảo dựa trên "Limitations và Future Research" (p.128-129) của luận án:

  • Năm 1-3 (Short-term): Tối ưu hóa và Đánh giá toàn diện:
    • Nghiên cứu mở rộng tác nhân biến tính: Khảo sát các loại PVA khác nhau (độ polyme, độ thủy phân) và các tác nhân biến tính tiềm năng khác (hyperbranched polymers của Essawy et al. [28, 29] và Zhou et al. [99]) để đạt hiệu suất cao hơn.
    • Đánh giá sâu về tính chất lão hóa: Thực hiện các thử nghiệm lão hóa gia tốc dài hạn (dưới điều kiện độ ẩm, nhiệt độ cao, UV) để xác định độ bền và mức độ phát thải formaldehyde trong vòng 1-5 năm.
  • Năm 4-6 (Mid-term): Mở rộng quy mô và Phân tích chuyên sâu:
    • Nghiên cứu mở rộng quy mô công nghiệp (scale-up): Chuyển giao quy trình tối ưu từ phòng thí nghiệm sang quy mô thí điểm công nghiệp, giải quyết các thách thức về kỹ thuật sản xuất, năng suất và chi phí thực tế.
    • Phân tích cấu trúc nâng cao: Sử dụng các kỹ thuật TEM, SEM, XRD để nghiên cứu chi tiết hơn về cấu trúc nano và tương tác liên phân tử trong mạng lưới polyme UF-PVA, cung cấp hiểu biết sâu sắc hơn về cơ chế biến tính.
    • Đánh giá khả năng ứng dụng đa dạng: Thử nghiệm keo UF biến tính PVA trong sản xuất các loại ván nhân tạo khác như ván dăm, ván MDF.
  • Năm 7-10 (Long-term): Phát triển thế hệ keo mới và Ảnh hưởng toàn cầu:
    • Phát triển keo thế hệ mới: Nghiên cứu các tác nhân biến tính sinh học hoàn toàn hoặc polyme sinh học để tạo ra keo dán gỗ có thể phân hủy sinh học hoàn toàn, hướng tới mục tiêu vật liệu xanh bền vững.
    • Mô phỏng và dự đoán: Xây dựng các mô hình toán học và mô phỏng phân tử để dự đoán hành vi của keo biến tính dưới các điều kiện khác nhau, giảm thiểu nhu cầu thử nghiệm thực tế.
    • Tiêu chuẩn hóa và chuyển giao công nghệ quốc tế: Hợp tác với các tổ chức quốc tế để phát triển các tiêu chuẩn mới cho keo dán thân thiện môi trường và chuyển giao công nghệ cho các quốc gia khác.

Kết luận

Luận án này đã hoàn thành xuất sắc mục tiêu nghiên cứu, tạo ra những đóng góp cụ thể và ý nghĩa cho cả khoa học và thực tiễn trong ngành kỹ thuật chế biến lâm sản.

  1. Quy trình tổng hợp keo UF biến tính PVA tối ưu: Luận án đã thành công xây dựng và tối ưu hóa một quy trình tổng hợp keo UF biến tính bằng PVA hiệu quả thông qua việc ứng dụng Phương pháp Bề mặt Đáp ứng (RSM) và Thiết kế Phối hợp Có Tâm (CCD), xác định các thông số tối ưu cho lượng dùng PVA và tỉ lệ mol F:U1 để đạt được đa mục tiêu về chất lượng.
  2. Giảm phát thải Formaldehyde đột phá: Nghiên cứu đã chứng minh khả năng kiểm soát hàm lượng formaldehyde tự do trong keo UF biến tính PVA xuống mức rất thấp, đáp ứng các tiêu chuẩn môi trường nghiêm ngặt của Việt Nam (QCVN, TCVN) và quốc tế (IARC 0,11 ppm, CARB 0,09 ppm), giải quyết một thách thức lớn của ngành công nghiệp ván dán.
  3. Cải thiện tính chất cơ học của ván dán: Bên cạnh việc giảm formaldehyde, keo UF biến tính PVA còn cho thấy sự cải thiện đáng kể về các tính chất cơ học của ván dán, bao gồm độ bền kéo trượt màng keo, độ bền uốn tĩnh (MOR) và mô đun đàn hồi uốn tĩnh (MOE), đồng thời khắc phục nhược điểm về tính giòn và khả năng chịu nước kém của keo UF truyền thống.
  4. Làm rõ cơ chế biến tính PVA: Luận án đã cung cấp bằng chứng thực nghiệm và phân tích sâu sắc về cơ chế tương tác giữa PVA và UF, đặc biệt là vai trò của các nhóm hydroxyl trong PVA trong việc hình thành mạng lưới polyme hỗn hợp đan xen, góp phần ổn định cấu trúc và cải thiện hiệu suất của keo.
  5. Cơ sở khoa học cho chính sách và công nghiệp: Các phát hiện của luận án cung cấp cơ sở khoa học vững chắc cho việc phát triển các vật liệu gỗ thân thiện môi trường, hỗ trợ các nhà hoạch định chính sách trong việc ban hành tiêu chuẩn và khuyến khích các doanh nghiệp áp dụng công nghệ mới, giảm sự phụ thuộc vào keo nhập khẩu.

Nghiên cứu này là một minh chứng rõ ràng cho sự "advancement" của mô hình từ keo dán chỉ tập trung vào hiệu suất sang keo dán có hiệu suất cao kết hợp với tính bền vững môi trường. Bằng chứng đến từ khả năng định lượng kiểm soát formaldehyde ở mức siêu thấp mà vẫn nâng cao tính chất vật liệu. Luận án đã mở ra ít nhất 3 luồng nghiên cứu mới:

  1. Phát triển các tác nhân biến tính thế hệ tiếp theo (ví dụ: polyme siêu phân nhánh, polyme sinh học) để tạo ra keo dán gỗ có tính năng ưu việt hơn và khả năng phân hủy sinh học hoàn toàn.
  2. Nghiên cứu về độ bền và lão hóa dài hạn của ván dán sử dụng keo biến tính trong các điều kiện môi trường khác nhau.
  3. Tối ưu hóa quy trình sản xuất keo biến tính trên quy mô công nghiệp và nghiên cứu phân tích kinh tế chi phí-lợi ích chi tiết.

Với các kết quả được so sánh với "công ty Dynea AS có trụ sở tại Na Uy đã đưa ra thị trường một loại keo AsWood™" (p.1) và các nghiên cứu của Trung Quốc, Nhật Bản, luận án này có "international relevance" đáng kể. Di sản của nghiên cứu là các "measurable outcomes" bao gồm một quy trình công nghệ cụ thể có thể áp dụng ngay, giảm thiểu đáng kể rủi ro sức khỏe liên quan đến formaldehyde, và nâng cao năng lực cạnh tranh quốc tế cho ngành công nghiệp gỗ Việt Nam, tạo tiền đề cho sự phát triển bền vững trong tương lai.
