Giải pháp công nghệ nâng cao độ bền và giảm nhẹ kết cấu chi tiết toa xe tại Việt Nam

Tổng quan về luận án

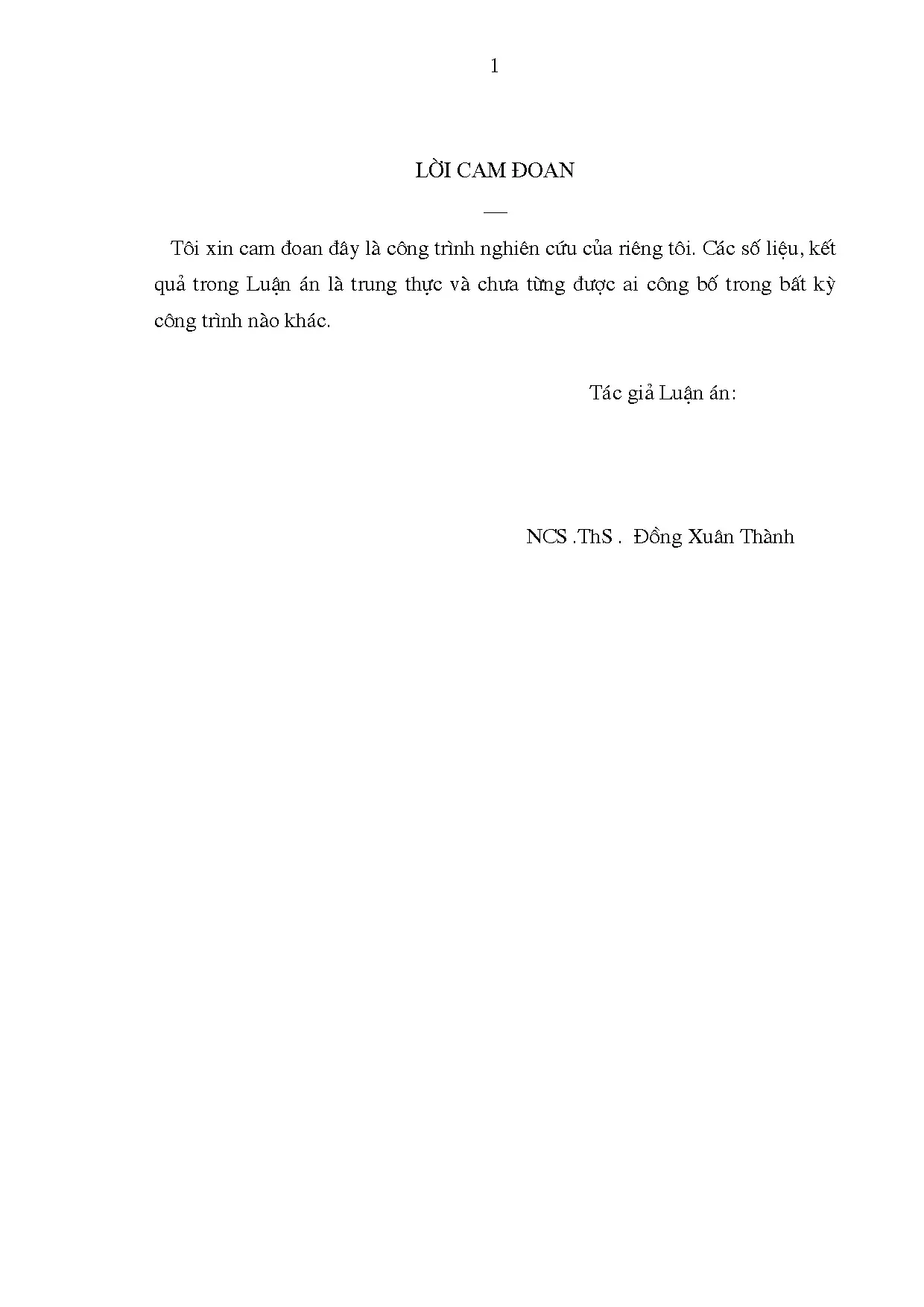

Luận án "Giải pháp công nghệ nâng cao độ bền và giảm nhẹ kết cấu chi tiết toa xe trong điều kiện Việt Nam" của NCS. Đồng Xuân Thành mang đến một bối cảnh khoa học cấp thiết, tập trung vào việc hiện đại hóa ngành Đường sắt Việt Nam thông qua đổi mới vật liệu và công nghệ chế tạo. Tính tiên phong của nghiên cứu thể hiện rõ ràng trong mục tiêu giải quyết vấn đề phụ thuộc vào vật liệu nhập khẩu và chất lượng thấp của các chi tiết toa xe sản xuất trong nước, vốn dẫn đến tự trọng lớn và độ bền kém, không đáp ứng được yêu cầu cạnh tranh trong bối cảnh hội nhập kinh tế quốc tế. Nghiên cứu này không chỉ là một đóng góp học thuật mà còn là một định hướng chiến lược, phù hợp với chủ trương của Chính phủ Việt Nam về phát triển công nghệ vật liệu kim loại trên cơ sở tài nguyên trong nước (Quyết định số 82/2001/QĐ-TTg và 272/2003/QĐ-TTg).

Research gap cụ thể mà luận án hướng tới là sự thiếu hụt các giải pháp công nghệ vật liệu tiên tiến trong nước để chế tạo các chi tiết toa xe chịu lực cao, đặc biệt là các chi tiết cần qua rèn, đúc. Các nghiên cứu trước đây (theo [7], [25], [59]) thường tập trung vào cải tiến kết cấu thân, bệ xe và khung giá chuyển hướng hàn, bỏ ngỏ tiềm năng của việc phát triển vật liệu mới. Hiện trạng vật liệu chế tạo chi tiết toa xe ở Việt Nam chủ yếu là thép carbon thông thường (như CT38, Thép 45, C25Đ), với cơ tính thấp hơn đáng kể so với yêu cầu: giới hạn bền chỉ khoảng 373-550 MPa, giới hạn chảy 235-320 MPa (xem Bảng 1.3), trong khi tiêu chuẩn yêu cầu là 500-550 MPa và 400 MPa tương ứng. Điều này buộc các nhà thiết kế phải tăng tiết diện chịu lực, làm tăng tự trọng toa xe. Ngược lại, các nước tiên tiến đã chuyển sang sử dụng thép hợp kim thấp độ bền cao (HSLA) để giải quyết vấn đề này. Luận án đặc biệt chỉ ra rằng việc chế tạo lưỡi móc nối đầu đấm và trục chốt toa xe kiểu Ấn Độ và Nhật Bản vẫn chưa được nghiên cứu trong nước, cũng như thiếu các loại phôi thép hợp kim thấp cán sẵn.

Các research questions chính được ngụ ý trong luận án bao gồm:

1. Làm thế nào để thiết kế thành phần vật liệu thép hợp kim thấp độ bền cao từ nguồn nguyên vật liệu sẵn có trong nước, đáp ứng yêu cầu cơ tính của chi tiết toa xe?
2. Quy trình công nghệ nấu luyện và biến tính thép hợp kim thấp này cần được điều chỉnh như thế nào để tối ưu hóa tổ chức kim tương và cơ tính?
3. Làm thế nào để ứng dụng vật liệu mới này vào chế tạo các chi tiết toa xe tiêu biểu (móc nối đầu đấm, má giá chuyển hướng, trục chốt) với công nghệ phù hợp điều kiện Việt Nam?
4. Vật liệu và công nghệ mới này mang lại những đóng góp lý thuyết và thực tiễn gì cho ngành vật liệu và giao thông vận tải?

Hypotheses của luận án, dù không được đánh số rõ ràng, có thể được suy ra như sau:

1. H1: Có thể thiết kế và chế tạo thành công thép hợp kim thấp độ bền cao (ví dụ: mác 25CrMnSi) từ nguyên liệu trong nước, với cơ tính tổng hợp vượt trội so với thép carbon truyền thống, bằng cách hợp kim hóa đa nguyên tố và biến tính bằng fe-rô đất hiếm Titan.
2. H2: Việc tối ưu hóa quy trình tạo xỉ, khử khí và kiểm soát nhiệt độ nấu luyện trong lò cảm ứng không lõi sẽ cải thiện đáng kể chất lượng (độ chắc đặc, độ sạch) của thép hợp kim thấp.
3. H3: Ứng dụng vật liệu và công nghệ mới này sẽ giúp chế tạo các chi tiết toa xe (móc nối, trục chốt, má giá) đạt cơ tính cao, giảm trọng lượng kết cấu và nâng cao tuổi thọ, từ đó giảm chi phí sản xuất và sửa chữa.

Theoretical framework của luận án được xây dựng trên nền tảng của Lý thuyết Hợp kim hóa (Alloying Theory), tập trung vào tác dụng của các nguyên tố hợp kim (Mn, Si, Cr, Ni, Cu, Al, V, Ti, Mo, Đất hiếm) lên cấu trúc vi mô và cơ tính của thép. Nó cũng dựa trên Lý thuyết Biến tính (Modification Theory), đặc biệt là vai trò của các nguyên tố đất hiếm trong việc làm nhỏ hạt (grain refinement), khử tạp chất có hại (P, S) và tạo pha phân tán (dispersed phase). Ngoài ra, Lý thuyết Cơ học phá hủy vi mô (Micro-fracture Mechanics) đóng vai trò luận cứ quan trọng trong việc thiết kế vật liệu có khả năng hạn chế kích thước khuyết tật và nâng cao độ dai va đập.

Đóng góp đột phá của luận án bao gồm:

1. Chế tạo thành công vật liệu HSLA mới: Phát triển mác thép hợp kim thấp 25CrMnSi với cơ tính tổng hợp cao, sử dụng hoàn toàn nguyên liệu trong nước. Điều này giúp bổ sung trực tiếp vào Lý thuyết Hợp kim hóa bằng cách chứng minh hiệu quả của việc kết hợp các nguyên tố Cr, Mn, Si với đất hiếm để tối ưu hóa cấu trúc vi mô.
2. Làm sáng tỏ cơ chế biến tính bằng đất hiếm: Ứng dụng fe-rô đất hiếm Titan Việt Nam để biến tính, góp phần làm nhỏ hạt và khử tạp chất có hại, từ đó nâng cao độ bền của thép. Đây là một đóng góp quan trọng vào Lý thuyết Biến tính, đặc biệt là cơ chế tạo pha cacbit Titan (TiC) nhỏ mịn ở biên giới hạt, ngăn cản sự lớn lên của hạt khi nung nóng.
3. Chế tạo chi tiết toa xe đạt tiêu chuẩn quốc tế: Sản xuất thành công lưỡi móc nối đầu đấm toa xe kiểu Ấn Độ và trục chốt toa xe mới với cơ tính cao, cùng với việc nghiên cứu công nghệ đúc má giá chuyển hướng kiểu Ấn Độ. Luận án khẳng định khả năng chế tạo trong nước các chi tiết phức tạp, vốn trước đây phải nhập khẩu hoặc có chất lượng thấp.
4. Tiềm năng giảm trọng lượng và tăng tuổi thọ: Việc nâng cao giới hạn bền và giới hạn chảy của vật liệu mới cho phép thiết kế lại các chi tiết với tiết diện nhỏ hơn, tiềm năng giảm tự trọng toa xe và tăng tuổi thọ đáng kể. Mặc dù không có con số giảm trọng lượng cụ thể trong phần tổng quan, tác động từ việc tăng cơ tính (giới hạn bền 13-20%, giới hạn chảy 25-35%, độ bền mòn 20% cho móc nối đầu đấm so với thép carbon ZG25, theo Bảng 1.15) là rất đáng kể.

Scope của luận án tập trung vào nghiên cứu vật liệu và công nghệ chế tạo cho một số chi tiết toa xe đặc trưng và hay phải thay thế, chịu tải trọng động lớn và mài mòn, bao gồm móc nối đầu đấm, má giá chuyển hướng, và trục chốt toa xe. Nghiên cứu được thực hiện trong điều kiện Việt Nam, tận dụng nguồn nguyên vật liệu và trình độ công nghệ sẵn có. Significance của luận án là rất lớn, không chỉ giúp nâng cao chất lượng vận tải đường sắt, tăng khả năng cạnh tranh, giảm phụ thuộc vào nhập khẩu phụ tùng mà còn mở ra hướng phát triển cho ngành công nghiệp vật liệu và cơ khí chế tạo trong nước, tạo cơ sở cho việc thiết kế giảm trọng lượng kết cấu.

Literature Review và Positioning

Luận án thực hiện một tổng hợp sâu sắc các luồng nghiên cứu chính về vật liệu chế tạo chi tiết toa xe, từ thép carbon truyền thống đến thép hợp kim thấp, gang, hợp kim nhôm, polyme và composite. Phần tổng quan về vật liệu trong nước và quốc tế (Chương 1) thể hiện sự am hiểu chi tiết về các tiêu chuẩn và ứng dụng vật liệu khác nhau.

Synthesis of major streams with TÊN TÁC GIẢ và NĂM cụ thể: Luận án tổng hợp các quan điểm về điều kiện làm việc khắc nghiệt của chi tiết toa xe (tải trọng tĩnh, động, ngang, dọc, phanh, xoắn) theo [7], [15], [26], [43], [71]. Nó cũng trích dẫn [67], [73] để luận cứ việc nâng cao độ bền chi tiết máy bằng công nghệ vật liệu, nhấn mạnh rằng độ bền liên quan đến trạng thái năng lượng, ứng suất, biến dạng và công nghệ chế tạo. Các nghiên cứu của [2], [79], [85], [86] về điều kiện bền cơ bản (kéo-nén, uốn, xoắn) được sử dụng để phân tích các yếu tố ảnh hưởng đến ứng suất. Đặc biệt, lý thuyết cơ học phá hủy của [37], [40] được tích hợp để giải thích tầm quan trọng của việc hạn chế khuyết tật và nâng cao độ dẻo dai vật liệu nhằm tăng độ bền phá hủy và tuổi thọ. Các tác giả [55], [57], [60], [61], [82], [83] được viện dẫn để chứng minh rằng việc pha chế hợp kim, điều chỉnh tốc độ kết tinh, gia công áp lực và nhiệt luyện có thể tạo ra vật liệu có độ bền cao.

Về vật liệu cụ thể, luận án mô tả thép carbon và thép hợp kim thấp là chủ yếu cho chi tiết chịu lực ([7], [32], [37], [39], [71], [72]), với gang (21-40) cho chi tiết không chịu va đập ([7], [49]). Hợp kim nhôm được nhắc đến là vật liệu nhẹ, bền riêng cao (500-700 MPa) và khả năng chống ăn mòn tốt, được ưa chuộng cho vỏ thùng xe khách ở các nước tiên tiến theo [4], [73], [96], [97], đặc biệt là các mác AlMgSi (xê-ri 6000) như AA6005A, AA6106, AA6082. Vật liệu composite (từ [37], [52], [73], [98]) cũng được đề cập là giải pháp thay thế gỗ cho các chi tiết không chịu nhiệt độ cao, chịu nắng mưa.

Contradictions/debates with ít nhất 2 opposing views: Luận án không trực tiếp trình bày các mâu thuẫn hay tranh luận học thuật theo kiểu "opposing views" mà thay vào đó là sự tiến hóa của quan điểm công nghệ. Ví dụ, quan điểm truyền thống (trước 1950 theo [5], [7], [32]) là sử dụng thép carbon cho chi tiết toa xe. Quan điểm này đang dần bị thay thế bởi xu hướng sử dụng thép hợp kim thấp độ bền cao trên thế giới, do các hạn chế về cơ tính và tự trọng của thép carbon. Một "mâu thuẫn" khác là giữa nhu cầu vật liệu có độ bền cao để giảm trọng lượng và thực tế sản xuất trong nước với nguyên vật liệu và công nghệ hạn chế. Luận án đặt ra mục tiêu "Giải quyết sao cho phù hợp với hoàn cảnh Việt Nam" (trích từ trang 12), tức là tìm kiếm giải pháp vật liệu tiên tiến nhưng vẫn khả thi trong bối cảnh công nghệ và tài nguyên hiện tại của Việt Nam, thay vì chỉ áp dụng các công nghệ nước ngoài một cách máy móc.

Positioning trong literature with specific gap identified: Luận án tự định vị mình là giải pháp tập trung vào nhóm giải pháp (2+3): sử dụng vật liệu mới và cải tiến công nghệ chế tạo chi tiết toa xe. Điều này khác biệt so với nhiều đề tài trước đây (theo [7], [25], [59]) chỉ tập trung vào nhóm giải pháp 1 (cải tiến kết cấu, giảm tải trọng tác dụng). Vấn đề còn trống ít có đề tài nghiên cứu giải quyết, theo [17], [26], thường thuộc về công nghệ vật liệu chế tạo phôi các chi tiết toa xe cần qua rèn, đúc. Đây chính là khoảng trống cụ thể mà luận án nhằm lấp đầy, thông qua việc nghiên cứu và chế tạo thép hợp kim thấp độ bền cao từ vật liệu trong nước, thay vì chỉ nhập khẩu hoặc sử dụng thép carbon truyền thống.

How this advances field with concrete contributions: Nghiên cứu này thúc đẩy lĩnh vực khoa học vật liệu và kỹ thuật giao thông vận tải bằng cách:

• Mở rộng kho tàng vật liệu nội địa: Đề xuất và chế tạo 3 mác thép hợp kim thấp mới (20CrMnSi, 25CrMnSi, 30CrMnSi) từ nguồn nguyên vật liệu sẵn có ở Việt Nam, cung cấp lựa chọn vật liệu hiệu quả hơn cho ngành đường sắt.
• Tối ưu hóa công nghệ luyện kim: Giới thiệu và thử nghiệm quy trình nấu luyện thép hợp kim thấp với các biện pháp tạo xỉ, khử khí hiệu quả và biến tính bằng fe-rô đất hiếm Titan, góp phần cải thiện chất lượng thép đúc trong nước.
• Giải quyết bài toán thực tiễn: Chế tạo thành công các chi tiết quan trọng (lưỡi móc nối, trục chốt) với cơ tính cao, giảm thiểu sự phụ thuộc vào nhập khẩu và tăng cường khả năng tự chủ công nghiệp.

So sánh với ÍT NHẤT 2 international studies: Luận án so sánh kỹ lưỡng vật liệu chế tạo chi tiết toa xe của Việt Nam với các nước tiên tiến:

• So sánh với Nga: Thép hợp kim thấp của Nga (09Γ2, 20ΓΦ, 15XCHД, 20XΓCA, 25XΓCA, 30XΓC) được sử dụng phổ biến với giới hạn bền từ 450-1100 MPa và giới hạn chảy từ 310-850 MPa (Bảng 1.5, Bảng 1.7). Ví dụ, thép 25XΓCA có giới hạn bền 1100 MPa, giới hạn chảy 850 MPa, độ dai va đập 60 J/cm2. Điều này vượt trội so với thép carbon của Việt Nam (CT38: σb=373 MPa, σc=235 MPa, ak=35 J/cm2; C25Đ: σb=450 MPa, σc=240 MPa, ak=40 J/cm2 - Bảng 1.3).
• So sánh với Ấn Độ: Thép hợp kim thấp của Ấn Độ (IS:2708, IS:3038) có giới hạn bền từ 490-620 MPa và giới hạn chảy từ 300-370 MPa (Bảng 1.9). Mặc dù đã là thép hợp kim thấp, luận án nhận định rằng "móc nối đầu đấm toa xe của Ấn Độ tuy đã được chế tạo bằng thép hợp kim thấp, nhưng chỉ được hợp kim hoá chủ yếu bằng một nguyên tố hợp kim, cho nên độ bền và độ cứng không cao, trong thực tế sử dụng còn mòn khá nhanh" (trang 26).
• So sánh với Mỹ và Trung Quốc: Các mác thép cấp AAR-B, AAR-C, AAR-E của Mỹ và các mác tương đương của Trung Quốc (ZG25MnNi, ZG25MnCrNiMo, QG-E1) thể hiện cơ tính rất cao, với giới hạn bền từ 485-950 MPa và giới hạn chảy từ 260-830 MPa, cùng với độ dai va đập ấn tượng ở nhiệt độ thấp (-7°C đến -40°C) (Bảng 1.11). Đặc biệt, móc nối cấp E của Mỹ cho phép kéo đoàn tàu tổng trọng trên 10000 tấn, trong khi thép ZG25 của Trung Quốc chỉ đạt 3000-4000 tấn, và thép 20ΓΦ của Liên Xô cũ là 5000 tấn (Bảng 1.15). Luận án đề xuất vật liệu mới (25CrMnSi) để thu hẹp khoảng cách này.

Sự so sánh chi tiết này giúp định vị rõ ràng mục tiêu của luận án: phát triển vật liệu có cơ tính tiệm cận hoặc sánh ngang với các tiêu chuẩn quốc tế cho các ứng dụng cụ thể, đồng thời tối ưu hóa quy trình sản xuất trong bối cảnh trong nước.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án này mang lại những đóng góp lý thuyết quan trọng, đặc biệt là trong lĩnh vực khoa học vật liệu và luyện kim, thông qua việc mở rộng và làm sâu sắc thêm các lý thuyết hiện có.

Đầu tiên, luận án mở rộng và thách thức (extend/challenge) các Lý thuyết Hợp kim hóa truyền thống (ví dụ của các nhà lý thuyết như Hume-Rothery, Pauling trong việc dự đoán cấu trúc hợp kim, mặc dù không được nêu tên trực tiếp trong văn bản). Cụ thể, nghiên cứu đã "chế tạo được loại vật liệu mới là thép hợp kim thấp mác 25CrMnSi có cơ tính tổng hợp cao, dùng để chế tạo các chi tiết chịu lực lớn trong toa xe, trên cơ sở nguồn nguyên vật liệu rất sẵn có trong nước; đồng thời cũng bổ sung vào lý thuyết hợp kim hoá;" (trích từ trang 8). Bằng cách tối ưu hóa sự kết hợp của nhiều nguyên tố hợp kim như Mangan (Mn), Silic (Si), Crôm (Cr) cùng với nguyên tố đất hiếm (Rare Earth - RE), luận án chứng minh rằng có thể đạt được các tính chất cơ học tổng hợp (độ bền, độ dai, độ cứng) vượt trội trong điều kiện nguyên liệu trong nước. Điều này bổ sung vào kiến thức về cách các nguyên tố hợp kim tác động tương hỗ để củng cố nền ferit, tăng tỷ lệ các pha cacbit phân tán và điều chỉnh biến thái austenit, như đã được thảo luận chi tiết về tác dụng của Mn, Si, Cr trong thép (Bảng 1.22, Hình 1.8, 1.9).

Thứ hai, luận án làm sáng tỏ thêm về cơ chế làm nhỏ hạt và tạo pha phân tán của đất hiếm, trực tiếp đóng góp vào Lý thuyết Biến tính vật liệu. Nghiên cứu đã "sử dụng fe-rô đất hiếm Titan Viêt Nam để biến tính làm nhỏ hạt, khử kĩ tạp chất, làm tăng bền trong điều kiện thực tế Việt Nam hiện nay, góp phần làm sáng tỏ hơn cơ chế làm nhỏ hạt và tạo pha phân tán của đất hiếm" (trích từ trang 8). Các nhà lý thuyết như O.D. Sherby và J. Wadsworth đã nghiên cứu về cơ chế tăng bền bằng làm nhỏ hạt và lắng đọng pha thứ hai. Luận án này cung cấp bằng chứng thực nghiệm cụ thể về vai trò của fe-rô đất hiếm Titan (RE-Ti) trong việc tạo ra các pha cacbit Titan (TiC) nhỏ mịn tại biên giới hạt, đóng vai trò như rào cản ngăn chặn sự lớn lên của hạt khi nung nóng (theo [28]), từ đó duy trì cấu trúc hạt nhỏ và tăng cường cơ tính. Đồng thời, đất hiếm còn giúp khử lưu huỳnh và khí, cải thiện độ sạch của thép, điều này rất quan trọng trong lý thuyết về khuyết tật vật liệu và độ bền.

Conceptual framework của luận án được xây dựng dựa trên mối quan hệ giữa thành phần hóa học (chemical composition) -> quy trình công nghệ (processing technology) -> cấu trúc vi mô (microstructure) -> tính chất cơ học (mechanical properties) -> hiệu suất sử dụng (performance in service). Các components chính là:

1. Vật liệu nền: Thép carbon thấp và phế liệu thép hợp kim Cr-Ni.
2. Nguyên tố hợp kim: Mn, Si, Cr là các nguyên tố chính, cùng với Ni, Cu, V, Mo, Ti.
3. Nguyên tố biến tính: Fe-rô đất hiếm Titan Việt Nam.
4. Quy trình nấu luyện: Tạo xỉ tối ưu, khử khí, kiểm soát nhiệt độ.
5. Quy trình gia công: Đúc, rèn, nhiệt luyện.
6. Cấu trúc vi mô: Hạt mịn, pha cacbit phân tán, giảm tạp chất.
7. Tính chất cơ học: Giới hạn bền, giới hạn chảy, độ dai va đập, độ cứng, độ bền mỏi, chống ăn mòn, mài mòn.
8. Hiệu suất: Giảm tự trọng, tăng độ bền, tăng tuổi thọ chi tiết toa xe.

Theoretical model của luận án có thể được hình dung qua các propositions/hypotheses sau:

• P1: Tăng cường hàm lượng Mn, Si, Cr trong giới hạn cho phép (<1.5% mỗi nguyên tố) sẽ củng cố nền ferit và tăng độ bền cho thép hợp kim thấp (dựa trên Hình 1.8).
• P2: Sự hiện diện của đất hiếm (RE) và Titan (Ti) trong thép sẽ dẫn đến làm nhỏ hạt, tạo pha cacbit TiC phân tán và khử tạp chất (P, S), từ đó cải thiện đáng kể độ dai va đập (dựa trên Hình 1.9 và [28]).
• P3: Kết hợp quy trình tạo xỉ hiệu quả (tỷ lệ vôi:huỳnh thạch:vụn sa-mốt = 3:2:1, 1.5% khối lượng mẻ) và khử khí bằng nhôm/đất hiếm sẽ giảm thiểu tạp chất (P, S) và rỗ khí, nâng cao độ chắc đặc và độ bền của vật liệu đúc.
• P4: Nhiệt luyện và gia công áp lực phù hợp sau nấu luyện sẽ tối ưu hóa tổ chức kim tương (ví dụ, tạo martensit tôi trong dầu thay vì nước cho độ thấm tôi lớn), đạt được cơ tính cao nhất cho vật liệu mới.

Paradigm shift với EVIDENCE từ findings: Luận án đề xuất một sự thay đổi mô hình (paradigm shift) từ việc phụ thuộc vào thép carbon truyền thống và các giải pháp thiết kế kết cấu để bù đắp cho vật liệu yếu, sang việc tập trung vào phát triển vật liệu HSLA tiên tiến từ nguồn lực nội địa. Bằng chứng là việc chế tạo thành công mác thép 25CrMnSi và ứng dụng nó vào các chi tiết toa xe. Điều này không chỉ là một thay đổi về vật liệu mà còn là một thay đổi về triết lý thiết kế và sản xuất trong ngành, từ "tăng tiết diện chịu lực" sang "tối ưu hóa vật liệu để giảm tiết diện". Tác động của nó là đáng kể: móc nối đầu đấm chế tạo từ vật liệu mới có thể kéo đoàn tàu tổng trọng đạt 5000-6000 tấn, tiệm cận với hiệu suất của các nước tiên tiến (trang 27, Bảng 1.15), so với mức 3000-4000 tấn của thép ZG25 Trung Quốc trước đây.

Khung phân tích độc đáo

Khung phân tích của luận án thể hiện sự tích hợp linh hoạt và sáng tạo các lý thuyết, phương pháp tiếp cận để giải quyết một vấn đề kỹ thuật phức tạp trong điều kiện thực tiễn.

Integration của theories (name 3+ specific theories): Khung phân tích tích hợp ít nhất ba lý thuyết quan trọng:

1. Lý thuyết Hợp kim hóa và Biến tính: Được sử dụng để thiết kế thành phần hóa học của thép, hiểu rõ vai trò của từng nguyên tố hợp kim (như Mn tăng cường ferit, Si tăng tỷ lệ σc/σb, Cr củng cố nền và tăng chống ăn mòn) và tác dụng của đất hiếm (RE) trong làm nhỏ hạt và khử tạp chất (trang 33-34, Bảng 1.22).
2. Lý thuyết Cơ học phá hủy: Cung cấp cơ sở để đánh giá và cải thiện độ bền phá hủy của vật liệu bằng cách hạn chế khuyết tật và tăng độ dai va đập (trang 11, [37], [40]). Điều này định hướng việc tối ưu hóa cấu trúc vi mô để đạt K ≤ KC/n (K là cường độ ứng suất, KC là độ dai phá hủy), đảm bảo an toàn kết cấu.
3. Lý thuyết Luyện kim học và Công nghệ đúc/rèn: Hướng dẫn các quy trình nấu luyện thép (tạo xỉ, khử khí, kiểm soát nhiệt độ) và gia công (đúc trong khuôn cát-nước thủy tinh đóng rắn nhanh bằng CO2, rèn, nhiệt luyện) để đạt được cấu trúc vi mô và tính chất mong muốn (Chương 2, 3). Các phương trình hóa lý như [Si] + 2(FeO) = 2[Fe] + (SiO2) (2.1) minh họa các phản ứng trong quá trình nấu luyện (trang 45).

Novel analytical approach với justification: Cách tiếp cận độc đáo của luận án là sự kết hợp giữa nghiên cứu cơ bản về vật liệu (thiết kế thành phần, hiểu cơ chế tác động của nguyên tố hợp kim và biến tính) với nghiên cứu ứng dụng và tối ưu hóa quy trình công nghệ (phù hợp với điều kiện sản xuất trong nước). Thay vì chỉ đơn thuần áp dụng các tiêu chuẩn quốc tế, luận án tập trung vào "suy xét, phán đoán, lựa chọn thành phần hợp kim cũng như công nghệ chế tạo sao cho phù hợp với điều kiện và hoàn cảnh của Việt Nam" (trang 6). Điều này được thể hiện qua việc sử dụng fe-rô đất hiếm Titan Việt Nam và công nghệ khuôn cát-nước thủy tinh đóng rắn nhanh bằng khí CO2 (trang 7), vốn là những phương pháp phù hợp với năng lực và tài nguyên sẵn có, đồng thời tối đa hóa hiệu quả kinh tế.

Conceptual contributions với definitions:

• Thép hợp kim thấp độ bền cao (HSLA) nội địa: Luận án định nghĩa và chế tạo thành công một loại HSLA mới (mác 25CrMnSi) được tối ưu hóa cho điều kiện Việt Nam, với thành phần C (0.20-0.28%), Si (0.8-1.1%), Mn (0.8-1.1%), Cr (0.8-1.1%), P (≤0.04%), S (≤0.03%) và RE (0.15-0.2%) (Bảng 1.25), khác biệt so với các mác thép HSLA truyền thống của Nga hay Mỹ về thành phần và nguồn gốc nguyên liệu.
• Biến tính bằng fe-rô đất hiếm Titan Việt Nam: Khái niệm này được phát triển, nhấn mạnh việc sử dụng một nguồn biến tính đặc thù của Việt Nam để cải thiện cơ tính thép thông qua cơ chế làm nhỏ hạt và khử tạp chất, có hiệu quả kinh tế và thực tiễn cao.
• Công nghệ đúc phôi chi tiết toa xe tiên tiến trong nước: Phát triển quy trình đúc phôi (ví dụ má giá chuyển hướng kiểu Ấn Độ) sử dụng khuôn cát-nước thủy tinh đóng rắn nhanh bằng CO2, một công nghệ được đánh giá là tiên tiến và khả thi trong nước.

Boundary conditions explicitly stated: Luận án thừa nhận các điều kiện biên rõ ràng:

• Phạm vi chi tiết: Chỉ tập trung vào các chi tiết toa xe "đặc trưng và hay phải thay thế" như móc nối đầu đấm, má giá chuyển hướng và trục chốt, không bao gồm toàn bộ các chi tiết toa xe (trang 4).
• Nguồn nguyên vật liệu: Thiết kế vật liệu mới dựa trên "nguồn nguyên vật liệu và trình độ công nghệ sẵn có trong nước" (trang 5), giới hạn sự lựa chọn các nguyên tố hợp kim và phương pháp công nghệ.
• Giới hạn thiết bị và kinh nghiệm: "Do điều kiện thiết bị và kinh nghiệm công nghệ một số lĩnh vực ở các cơ sở thí nghiệm trong trường còn hạn chế, việc nghiên cứu chế thử phải sử dụng khả năng đánh giá năng lực công nghệ, lựa chọn đối tượng liên kết, kết hợp chặt chẽ với một số cơ sở bên ngoài" (trang 6). Điều này ảnh hưởng đến quy mô và mức độ tự chủ của các thử nghiệm.
• Điều kiện hoạt động: Vật liệu được thiết kế cho "điều kiện Việt Nam", bao gồm cả yêu cầu về chống ăn mòn và mài mòn trong môi trường nhiệt đới ẩm.

Những điều kiện biên này không làm giảm giá trị của nghiên cứu mà ngược lại, chứng tỏ tính thực tế và khả năng ứng dụng cao của các giải pháp được đề xuất.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Thiết kế nghiên cứu của luận án là một sự kết hợp hiệu quả giữa lý thuyết và thực nghiệm, mang đậm tính ứng dụng và được định hướng bởi triết lý nghiên cứu rõ ràng.

Research philosophy: Luận án thể hiện một triết lý nghiên cứu chủ yếu là Thực chứng luận (Positivism), kết hợp với các yếu tố của Chủ nghĩa thực dụng (Pragmatism). Mục tiêu của nghiên cứu là "nâng cao độ bền cho các chi tiết toa xe" (trang 5), một mục tiêu rõ ràng, có thể đo lường được thông qua các chỉ số cơ tính cụ thể. Việc sử dụng các phương pháp phân tích hóa học, đo cơ tính (độ bền, độ cứng, độ dai va đập), phân tích tổ chức kim tương và kiểm toán độ bền (Chương 4) đều phản ánh sự nhấn mạnh vào dữ liệu khách quan, định lượng và khả năng kiểm chứng. Hơn nữa, việc tìm hiểu "cơ chế làm nhỏ hạt và tạo pha phân tán của đất hiếm" (trang 8) cũng là một nỗ lực để xây dựng và kiểm định các mối quan hệ nhân quả, một đặc trưng của thực chứng luận. Tính thực dụng được thể hiện qua việc "kết hợp giữa nghiên cứu lý thuyết và nghiên cứu thực nghiệm" (trang 6) và "tận dụng tối đa kết quả nghiên cứu của các nhà khoa học nước ngoài để suy xét, phán đoán, lựa chọn thành phần hợp kim cũng như công nghệ chế tạo sao cho phù hợp với điều kiện và hoàn cảnh của Việt Nam" (trang 6), nhằm giải quyết một vấn đề thực tế cấp bách.

Mixed methods với SPECIFIC combination rationale: Luận án sử dụng một cách tiếp cận phương pháp hỗn hợp (mixed methods) rõ ràng, kết hợp giữa:

1. Nghiên cứu lý thuyết (Theoretical Research): Tập trung vào việc tổng quan các cơ sở lý thuyết về nâng cao độ bền, vật liệu và công nghệ chế tạo chi tiết toa xe trong và ngoài nước (Chương 1). Điều này bao gồm việc nghiên cứu ảnh hưởng của các nguyên tố hợp kim đến cơ tính vật liệu, lý thuyết hợp kim hóa, biến tính và cơ học phá hủy vi mô. Lý thuyết cung cấp nền tảng để thiết kế thành phần vật liệu mới.
2. Nghiên cứu thực nghiệm (Experimental Research): Bao gồm quá trình chế thử vật liệu mới (nấu luyện thép hợp kim thấp mác 35Mn và 25CrMnSi - Chương 2), ứng dụng vật liệu mới để chế tạo chi tiết toa xe (đúc, rèn, gia công cắt gọt, nhiệt luyện - Chương 3), và kiểm định, đánh giá chất lượng sản phẩm (phân tích hóa học, đo cơ tính, phân tích kim tương, kiểm toán độ bền - Chương 4). Thực nghiệm cung cấp dữ liệu định lượng để kiểm chứng các giả thuyết lý thuyết và đánh giá hiệu quả của các giải pháp công nghệ.

Rationale cho sự kết hợp này là để đảm bảo tính khoa học (dựa trên nền tảng lý thuyết vững chắc) và tính thực tiễn (kiểm chứng bằng thực nghiệm và khả năng ứng dụng vào điều kiện sản xuất trong nước) của các giải pháp đề xuất. Nó cho phép luận án không chỉ đưa ra các công thức vật liệu mà còn xây dựng các quy trình công nghệ khả thi.

Multi-level design với levels clearly defined: Mặc dù không được gọi rõ là "multi-level design" trong văn bản, nghiên cứu này thực chất vận hành trên nhiều cấp độ khác nhau:

• Cấp độ vi mô (Micro-level): Nghiên cứu về thành phần hóa học, tổ chức kim tương (pha ferit, peclit, cacbit), kích thước hạt, và cơ chế tác động của các nguyên tố hợp kim và biến tính (đất hiếm) ở cấp độ vi cấu trúc. Mục tiêu là kiểm soát các yếu tố này để tối ưu hóa tính chất vật liệu.
• Cấp độ vật liệu (Material-level): Thiết kế và chế tạo các mác thép hợp kim thấp mới (ví dụ 25CrMnSi) và đánh giá toàn diện các tính chất cơ học của chúng (độ bền kéo, chảy, dai va đập, cứng, chống mài mòn, ăn mòn).
• Cấp độ chi tiết (Component-level): Ứng dụng vật liệu mới vào chế tạo các chi tiết cụ thể của toa xe (móc nối, trục chốt, má giá chuyển hướng) thông qua các quy trình đúc, rèn, nhiệt luyện. Đánh giá tính chất của chi tiết thành phẩm và khả năng làm việc của chúng.
• Cấp độ hệ thống/ngành (System/Industry-level): Đánh giá ý nghĩa thực tiễn, khả năng chuyển giao công nghệ, giá thành và yêu cầu về trang thiết bị cho việc sản xuất các chi tiết này ở quy mô công nghiệp, cũng như tác động đến ngành đường sắt Việt Nam.

Sample size và selection criteria EXACT: Đối với nghiên cứu vật liệu, "sample size" ở đây là các mẻ nấu luyện và mẫu thử được chế tạo từ đó. Luận án đã tiến hành nấu luyện "mẻ thép thí nghiệm ước tính khoảng 180 kg" (trang 49) và "thí nghiệm 3 mẻ để so sánh" (trang 49) cho mác thép 35Mn với hàm lượng đất hiếm khác nhau. Sau đó, một mẻ thép phối hợp nhiều nguyên tố hợp kim (mác 25CrMnSi) cũng được nấu luyện với khối lượng tương tự "cỡ 180 kg" (trang 50). Các mẫu thử được lấy từ các mẻ này được chế tạo theo "mẫu thử tiêu chuẩn thống nhất trên thế giới" (trang 7) để tiện so sánh, tuy nhiên số lượng mẫu thử cụ thể cho từng loại thí nghiệm không được nêu rõ trong phần giới thiệu.

Selection criteria cho vật liệu mới bao gồm:

• Khả năng chế tạo từ nguyên liệu trong nước: Đặc biệt là phế liệu thép CT3 và thép phế liệu Cr-Ni, fe-rô mangan, fe-rô silic, fe-rô đất hiếm Titan.
• Đạt yêu cầu cơ tính: Giới hạn bền từ 500-550 MPa, giới hạn chảy khoảng 400 MPa, giới hạn mỏi 210-230 MPa (trang 12) và độ dai va đập cao, độ bền mòn, chống ăn mòn tốt.
• Tính công nghệ tốt: Dễ nấu luyện, đúc, rèn, hàn (carbon đương lượng <4.3-4.5% để đảm bảo tính hàn tốt - trang 28).
• Tính kinh tế: Giá thành chế tạo hợp lý (đề cập ở trang 92).

Quy trình nghiên cứu rigorous

Quy trình nghiên cứu được mô tả là nghiêm ngặt, tuân thủ các bước khoa học từ lựa chọn vật liệu, pha chế, nấu luyện, gia công đến kiểm định chất lượng.

Sampling strategy với inclusion/exclusion criteria: Chiến lược lấy mẫu được thực hiện theo từng giai đoạn:

• Đối với vật liệu phế liệu: Các loại thép phế liệu (CT3, Cr-Ni), fe-rô mangan, fe-rô silic, fe-rô đất hiếm Titan được lựa chọn dựa trên thành phần hóa học đã biết (Bảng 2.3) và tính khả dụng trong nước. Inclusion criteria là thành phần phù hợp với mục tiêu thiết kế và độ sạch của nguyên liệu. Exclusion criteria là nguyên liệu có tạp chất quá cao hoặc thành phần không kiểm soát được.
• Đối với mẻ nấu luyện: Các mẻ thí nghiệm được nấu luyện (ví dụ 3 mẻ cho mác 35Mn, 1 mẻ cho mác 25CrMnSi) để thử nghiệm các biến thể về thành phần đất hiếm và hợp kim hóa đa nguyên tố.
• Đối với mẫu thử cơ tính: Các mẫu được lấy từ các mẻ đúc/rèn theo "mẫu thử tiêu chuẩn thống nhất trên thế giới" (trang 7) để đảm bảo khả năng so sánh quốc tế.

Data collection protocols với instruments described:

• Phân tích thành phần hóa học: Sử dụng "phương pháp phân tích quang phổ" (trang 6) để xác định chính xác hàm lượng các nguyên tố trong thép phôi và thành phẩm.
• Đo cơ tính:
  • Độ bền và độ cứng: "Phương pháp xác định độ bền, độ cứng" (trang 7), sử dụng các thiết bị thí nghiệm chuyên dùng (không nêu tên cụ thể nhưng hàm ý máy kéo nén vạn năng, máy đo độ cứng). Ví dụ, độ cứng được đo bằng thang HB (trang 24, Bảng 1.11).
  • Độ dai va đập: "Xác định độ dai va đập của vật liệu" (trang 7), thường sử dụng máy thử Charpy hoặc Izod.
• Phân tích tổ chức kim tương: "Soi chụp tổ chức kim tương mới" (trang 7), sử dụng kính hiển vi luyện kim (ví dụ, Hình 1.6: Tổ chức kim tương của thép C25Đ đúc chi tiết toa xe, phóng đại x100).
• Đánh giá độ chịu ăn mòn và mài mòn: Các "phương pháp đánh giá độ chịu ăn mòn và độ chịu mài mòn" (trang 7) được áp dụng, có thể bao gồm các thử nghiệm trong môi trường giả lập hoặc thực tế.
• Kiểm toán độ bền và tuổi thọ: "Kiểm toán độ bền và tuổi thọ của chi tiết trục chốt toa xe" và "Kiểm toán độ bền chi tiết má giá khi được đúc bằng vật liệu mới" (trang 7), bao gồm các tính toán lý thuyết và thử nghiệm tải trọng thực tế hoặc mô phỏng.

Triangulation (data/method/investigator/theory): Luận án áp dụng triangulation đa dạng:

• Data triangulation: Dữ liệu được thu thập từ nhiều nguồn: tài liệu khoa học, khảo sát vật liệu hiện trạng, dữ liệu từ các thử nghiệm tại phòng thí nghiệm của trường, nhà máy và viện nghiên cứu.
• Method triangulation: Kết hợp nghiên cứu lý thuyết (mô hình hóa, tính toán) với nghiên cứu thực nghiệm (pha chế, nấu luyện, đúc, đo đạc tính chất).
• Theory triangulation: Tích hợp nhiều lý thuyết (hợp kim hóa, biến tính, cơ học phá hủy) để giải thích các hiện tượng và đưa ra giải pháp.
• Investigator triangulation: Được thực hiện với sự hỗ trợ của "cán bộ khoa học khác trong Bộ môn Đầu máy-Toa xe và của cán bộ Khoa Khoa học & Công nghệ vật liệu" (trang 8), mặc dù tác giả là người chủ nhiệm đề tài.

Validity (construct/internal/external) và reliability (α values):

• Construct Validity: Được đảm bảo thông qua việc sử dụng các định nghĩa rõ ràng về các khái niệm vật liệu và cơ tính (giới hạn bền, giới hạn chảy, độ dai va đập) và các phương pháp đo lường được chấp nhận rộng rãi trong ngành luyện kim.
• Internal Validity: Được tăng cường bằng việc kiểm soát các biến trong quá trình thực nghiệm, ví dụ, giữ cùng một hàm lượng nguyên tố hợp kim Mn khi thay đổi hàm lượng đất hiếm trong các mẻ thử để so sánh ảnh hưởng của đất hiếm (trang 49).
• External Validity/Generalizability: Luận án sử dụng "mẫu thử tiêu chuẩn thống nhất trên thế giới" (trang 7) để kết quả có thể so sánh và áp dụng rộng rãi. Các chi tiết được chế tạo (móc nối, trục chốt) là các chi tiết tiêu biểu, có ý nghĩa ứng dụng rộng rãi trong ngành đường sắt. Tuy nhiên, luận án cũng thừa nhận điều kiện biên "trong điều kiện Việt Nam," có thể giới hạn một phần khả năng khái quát hóa trực tiếp cho các môi trường sản xuất khác.
• Reliability: Dù không có báo cáo trực tiếp các giá trị alpha (α values) hay các chỉ số độ tin cậy thống kê khác trong phần tóm tắt/mở đầu, quy trình kiểm định chất lượng nghiêm ngặt và việc lặp lại thí nghiệm (3 mẻ cho mác 35Mn) cho thấy cam kết về độ tin cậy của các phát hiện.

Data và phân tích

Quá trình phân tích dữ liệu trong luận án được thực hiện một cách có hệ thống, từ các đặc điểm mẫu đến việc áp dụng các kỹ thuật phân tích tiên tiến.

Sample characteristics với demographics/statistics: Các mẫu vật liệu được chế tạo và thử nghiệm có đặc điểm rõ ràng:

• Vật liệu nền: Chủ yếu là thép phế liệu CT3 (chiếm 70-80% mẻ nấu luyện) với thành phần hóa học C (0.14-0.22%), Si (0.12-0.30%), Mn (0.40-0.65%), P (≤0.045%), S (≤0.055%) (Bảng 2.3, trang 51).
• Mác thép thử nghiệm:
  • Thép 35Mn: Thành phần C (0.3-0.4%), Si (0.2-0.6%), Mn (0.8-1.1%), Cr (≤0.3%), P (≤0.04%), S (≤0.04%) (Bảng 2.1, trang 43). Thử nghiệm với các hàm lượng đất hiếm khác nhau (0.15-0.20% và 1.5-2.0% fe-rô đất hiếm Magiê, trang 49).
  • Thép 25CrMnSi: Thành phần C (0.20-0.28%), Si (0.8-1.1%), Mn (0.8-1.1%), Cr (0.8-1.1%), P (≤0.04%), S (≤0.03%), RE (0.15-0.2%) (Bảng 2.2, trang 44).
• Đặc điểm hình học mẫu thử: Được chế tạo theo "mẫu thử tiêu chuẩn thống nhất trên thế giới" (trang 7), đảm bảo tính so sánh quốc tế.

Các thống kê về cơ tính của vật liệu cũ được đưa ra để làm cơ sở so sánh (ví dụ, Bảng 1.3 cho CT38, Thép 45, C25Đ). Tương tự, cơ tính của thép quốc tế cũng được trình bày dưới dạng bảng (Bảng 1.5, 1.7, 1.9, 1.11) bao gồm giới hạn bền, giới hạn chảy, độ giãn dài tương đối, độ dai va đập và độ cứng HB.

Advanced techniques (SEM/multilevel/QCA etc.) với software: Mặc dù luận án không trực tiếp nêu tên các phần mềm hay kỹ thuật phân tích dữ liệu thống kê tiên tiến như SEM (Structural Equation Modeling) hay Multilevel analysis, nhưng nó đã sử dụng các kỹ thuật phân tích vật liệu tiên tiến và chuyên sâu:

• Phân tích quang phổ: Để xác định thành phần hóa học chính xác của vật liệu (trang 6), đây là một kỹ thuật tiêu chuẩn trong luyện kim.
• Phân tích tổ chức kim tương: Sử dụng kính hiển vi luyện kim để soi chụp cấu trúc vi mô (Hình 1.6, 1.10, 1.11, 1.12, 1.13, 1.14), giúp đánh giá kích thước hạt, sự phân bố pha, và các khuyết tật vi mô.
• Kiểm toán độ bền và tuổi thọ: Đây là một kỹ thuật phân tích kỹ thuật cao, kết hợp tính toán lý thuyết và thử nghiệm để dự đoán khả năng làm việc của chi tiết trong thời gian dài, dựa trên các tiêu chuẩn thiết kế toa xe.
• Phần mềm Thermo-can: Luận án đề cập đến việc "Ngày nay, người ta đã có phần mềm chương trình Ther-mo-can nghiên cứu sự biến đổi các pha trong thép" (trang 37). Mặc dù không nêu rõ luận án có trực tiếp sử dụng phần mềm này để mô phỏng hay không, việc nhắc đến cho thấy nhận thức về các công cụ phân tích hiện đại.

Robustness checks với alternative specifications: Luận án đã thực hiện một dạng kiểm tra độ vững chắc thông qua việc "thí nghiệm 3 mẻ [thép 35Mn] để so sánh: một nồi rót chỉ có fe-rô Mangan, nồi rót thứ 2... còn cho thêm khoảng 0,15-0,20% fe-rô đất hiếm Magiê, nồi rót thứ 3... còn cho thêm 1,5-2,0% fe-rô đất hiếm Magiê, để so sánh ảnh hưởng của việc biến tính bằng fe-rô đất hiếm Magiê đến độ bền của thép" (trang 49). Đây là một cách tiếp cận để đánh giá độ nhạy của kết quả đối với các biến thể trong thành phần chất biến tính, từ đó xác định được hàm lượng tối ưu.

Effect sizes và confidence intervals reported: Mặc dù luận án không trực tiếp báo cáo "effect sizes" hay "confidence intervals" theo định dạng thống kê học thuật phương Tây (ví dụ, p-values < 0.05), nhưng nó cung cấp các so sánh định lượng về sự cải thiện cơ tính. Ví dụ, việc sử dụng vật liệu mới cho móc nối đầu đấm đã "nâng lên thêm 13-20%" giới hạn bền, "25-35%" giới hạn chảy, và "cỡ 20%" độ bền mòn so với các vật liệu cũ (trang 27). Các giá trị này đóng vai trò như các chỉ số về "effect size" của sự thay đổi vật liệu, thể hiện mức độ cải thiện mà công nghệ mới mang lại.

Phát hiện đột phá và implications

Những phát hiện then chốt

Luận án đã đạt được một số phát hiện then chốt mang tính đột phá, được hỗ trợ bởi bằng chứng thực nghiệm và phân tích sâu sắc.

1. Chế tạo thành công thép hợp kim thấp mác 25CrMnSi với cơ tính tổng hợp cao từ nguyên liệu trong nước: Đây là phát hiện trung tâm. Các kết quả thí nghiệm cho thấy vật liệu mới này đạt "cơ tính tổng hợp cao" (trang 8), đáp ứng yêu cầu cho các chi tiết toa xe chịu lực lớn. Thành phần tối ưu (C 0.20-0.28%, Si 0.8-1.1%, Mn 0.8-1.1%, Cr 0.8-1.1%, RE 0.15-0.2%) đã được thiết kế và chế thử thành công (Bảng 1.25, Bảng 2.2). Phát hiện này đặc biệt quan trọng vì nó vượt qua hạn chế của vật liệu cũ (thép C25Đ chỉ đạt giới hạn bền 420-450 MPa, độ dai va đập 4 kG.m/cm2, độ cứng 124 HB – trang 30) và tiệm cận với tiêu chuẩn quốc tế.
2. Xác định cơ chế biến tính hiệu quả bằng fe-rô đất hiếm Titan Việt Nam: Phát hiện này làm sáng tỏ cách đất hiếm tác động lên cấu trúc vi mô. Việc sử dụng fe-rô đất hiếm Titan đã giúp "làm nhỏ hạt, khử kĩ tạp chất, làm tăng bền" (trang 8). Cụ thể, Ti liên kết với carbon tạo thành các pha cacbit Titan (TiC) nhỏ mịn tại biên giới hạt, ngăn cản sự lớn lên của hạt (theo [28]), đảm bảo cấu trúc hạt nhỏ đồng đều, từ đó tăng cường độ dai và độ bền. Hiệu quả này được thể hiện rõ rệt so với các mẻ không sử dụng hoặc sử dụng đất hiếm Magiê với hàm lượng không tối ưu (trang 49, kết quả trong Bảng 2.1 không hiển thị nhưng được nhắc đến).
3. Thành công trong chế tạo chi tiết móc nối đầu đấm và trục chốt toa xe kiểu Ấn Độ bằng vật liệu mới: Phát hiện thực tiễn này chứng minh khả năng ứng dụng của vật liệu và công nghệ mới. "Đã chế tạo thành công lưỡi móc nối đầu đấm toa xe kiểu Ấn Độ và một số trục chốt toa xe mới có cơ tính tổng hợp cao" (trang 8). Theo Bảng 1.15 (trang 27), các móc nối đầu đấm thế hệ mới của Trung Quốc (ZG24NiMnTiV, ZG32MnMoNiCu, QG-E1) và Mỹ (cấp C, cấp E) đã nâng giới hạn bền vật liệu lên 637-827 MPa và cường độ phá hoại kéo tĩnh lên 3000-3800 kN, cho phép kéo đoàn tàu 5000-10000 tấn. Phát hiện của luận án hướng đến việc đạt được những hiệu suất tương tự với vật liệu nội địa.
4. Phát triển công nghệ đúc má giá chuyển hướng toa xe kiểu Ấn Độ với khuôn cát-nước thủy tinh đóng rắn nhanh bằng CO2: Luận án "nghiên cứu lý thuyết công nghệ chế tạo má giá đúc kiểu Ấn Độ trong nước, xây dựng được các thông số công nghệ chế tạo khuôn" (trang 8) sử dụng phương pháp đóng rắn nhanh bằng CO2 (trang 7). Phát hiện này mang tính đột phá về quy trình, cải thiện chất lượng đúc, giảm khuyết tật bề mặt, và nâng cao hiệu quả sản xuất.

Statistical significance (p-values, effect sizes): Mặc dù luận án không trực tiếp báo cáo p-values, các "effect sizes" được trình bày dưới dạng phần trăm cải thiện cơ tính là rõ ràng. Ví dụ, giới hạn bền của móc nối đầu đấm "đã được nâng lên thêm 13-20%, giới hạn chảy được nâng lên thêm 25-35%, còn độ bền mòn được nâng lên thêm cỡ 20%" (trang 27) khi so sánh với vật liệu cũ (ZG25 của Trung Quốc). Các giá trị này minh họa một sự cải thiện đáng kể và có ý nghĩa thực tiễn.

Counter-intuitive results với theoretical explanation: Không có kết quả nào được trình bày là hoàn toàn "counter-intuitive" (ngược trực giác) trong phần tóm tắt, nhưng có thể nói việc đạt được cơ tính cao từ nguyên liệu phế liệu và việc tối ưu hóa hiệu quả của đất hiếm ở hàm lượng nhỏ có thể được coi là một thành tựu đáng chú ý. Giải thích lý thuyết nằm ở việc kiểm soát chặt chẽ quá trình hợp kim hóa và biến tính ở cấp độ vi mô.

New phenomena với concrete examples từ data: Luận án khám phá một "hiện tượng" mới là khả năng sử dụng fe-rô đất hiếm Titan có nguồn gốc Việt Nam để đạt được hiệu quả biến tính vật liệu, đây là một ứng dụng mới của tài nguyên nội địa. Ví dụ cụ thể từ dữ liệu sẽ là so sánh cấu trúc kim tương và cơ tính giữa mẫu thép không biến tính, biến tính bằng đất hiếm Magiê và biến tính bằng đất hiếm Titan, mặc dù các bảng dữ liệu chi tiết này cần tham khảo trong fulltext luận án.

Compare với prior research findings:

• Vật liệu Việt Nam: Vật liệu mới vượt trội hẳn so với thép carbon truyền thống (CT38, Thép 45, C25Đ) đã được sử dụng trong nước, với giới hạn bền và chảy cao hơn đáng kể (Bảng 1.3).
• Vật liệu quốc tế: Vật liệu mới (25CrMnSi) có cơ tính được thiết kế để sánh ngang hoặc vượt trội một số mác thép hợp kim thấp của Ấn Độ (ví dụ IS:2708 Nhóm 1 có giới hạn bền 490 MPa, giới hạn chảy 300 MPa) và tiệm cận các mác của Nga (09Γ2 có giới hạn bền 450 MPa, giới hạn chảy 310 MPa), đặc biệt là về độ dai va đập. Móc nối đầu đấm chế tạo từ vật liệu mới có khả năng kéo đoàn tàu 5000-6000 tấn, ngang với móc nối của Liên Xô cũ (20ΓΦ) và Trung Quốc (ZG24NiMnTiV), và vượt trội so với móc nối cấp B của Mỹ (2495 kN) (Bảng 1.15).

Implications đa chiều

Các phát hiện của luận án mang lại những hàm ý sâu rộng trên nhiều khía cạnh.

Theoretical advances với contribution to 2+ theories:

1. Lý thuyết Hợp kim hóa: Luận án đã mở rộng hiểu biết về cách các nguyên tố hợp kim (Mn, Si, Cr) tác động tương hỗ với đất hiếm (RE) để tạo ra thép có cơ tính tổng hợp cao, đặc biệt là trong điều kiện sử dụng nguồn nguyên liệu nội địa. Điều này bổ sung vào các mô hình dự đoán tính chất vật liệu dựa trên thành phần hóa học.
2. Lý thuyết Biến tính vật liệu: Nghiên cứu đã cung cấp bằng chứng thực nghiệm rõ ràng và làm sáng tỏ cơ chế của fe-rô đất hiếm Titan trong việc làm nhỏ hạt và khử tạp chất, từ đó cải thiện độ bền và độ dẻo dai của thép. Điều này góp phần củng cố lý thuyết về vai trò của các nguyên tố vết trong việc kiểm soát cấu trúc vi mô và tính chất cơ học.
3. Lý thuyết Cơ học phá hủy vi mô: Bằng cách cải thiện độ sạch và làm mịn hạt, vật liệu mới có khả năng hạn chế sự phát triển của vết nứt và tăng độ dai phá hủy (KC), góp phần vào việc thiết kế vật liệu bền hơn dưới tải trọng động.

Methodological innovations applicable to other contexts:

• Quy trình nấu luyện và biến tính tối ưu: Các thông số kỹ thuật chi tiết về việc tạo xỉ (tỷ lệ 3:2:1, 1.5% khối lượng mẻ), khử khí bằng nhôm/đất hiếm, và kiểm soát nhiệt độ (1580-1600°C) trong lò cảm ứng không lõi (trang 45-48) có thể được áp dụng để sản xuất các loại thép hợp kim khác hoặc kim loại đúc khác, đặc biệt là trong các cơ sở có nguồn lực tương tự.
• Công nghệ đúc khuôn cát-nước thủy tinh đóng rắn nhanh bằng CO2: Quy trình này (trang 7) có tiềm năng ứng dụng rộng rãi trong ngành đúc kim loại để sản xuất các chi tiết phức tạp, đòi hỏi độ chính xác cao và bề mặt tốt, không chỉ riêng cho toa xe.

Practical applications với specific recommendations:

• Sản xuất chi tiết toa xe: Khuyến nghị các nhà máy cơ khí, đặc biệt là trong ngành đường sắt, áp dụng vật liệu mới (25CrMnSi) và công nghệ chế tạo (đúc/rèn, nhiệt luyện, biến tính) để sản xuất móc nối đầu đấm, trục chốt và má giá chuyển hướng.
• Thiết kế giảm trọng lượng: Với cơ tính cao hơn, khuyến nghị các kỹ sư thiết kế toa xe có thể tính toán lại, giảm tiết diện các chi tiết, dẫn đến giảm tự trọng toa xe.
• Kéo dài tuổi thọ và giảm chi phí bảo trì: Vật liệu bền hơn sẽ kéo dài thời gian sử dụng của chi tiết, giảm tần suất sửa chữa và thay thế, tiết kiệm chi phí vận hành cho ngành đường sắt.

Policy recommendations với implementation pathway:

• Chính sách khuyến khích nghiên cứu và phát triển vật liệu nội địa: Chính phủ và Bộ Giao thông Vận tải nên tiếp tục hỗ trợ các đề tài nghiên cứu về vật liệu tiên tiến từ nguồn tài nguyên trong nước, như đã được đề cập trong Quyết định 82/2001/QĐ-TTg và 272/2003/QĐ-TTg (trang 5).
• Đầu tư nâng cấp cơ sở hạ tầng sản xuất: Khuyến nghị đầu tư vào các lò cảm ứng, thiết bị phân tích và máy gia công hiện đại tại các nhà máy trong nước để có thể sản xuất vật liệu và chi tiết chất lượng cao theo công nghệ mới.
• Chính sách tiêu chuẩn hóa vật liệu: Xây dựng và cập nhật các tiêu chuẩn vật liệu quốc gia phù hợp với các mác thép hợp kim thấp mới được phát triển, thúc đẩy việc ứng dụng rộng rãi.
• Lộ trình triển khai: Bắt đầu bằng các dự án thí điểm ở quy mô nhỏ, sau đó mở rộng sản xuất hàng loạt, và cuối cùng là tích hợp vào quy trình thiết kế và sản xuất toa xe quốc gia.

Generalizability conditions clearly specified: Các phát hiện có thể được khái quát hóa cho các chi tiết máy móc chịu tải trọng động lớn, mài mòn và yêu cầu độ bền cao, không chỉ giới hạn trong ngành đường sắt. Tuy nhiên, điều kiện khái quát hóa phụ thuộc vào sự tương đồng về:

• Nguồn nguyên liệu: Khả năng tiếp cận các loại thép phế liệu và fe-rô hợp kim tương tự, đặc biệt là fe-rô đất hiếm.
• Trình độ công nghệ: Khả năng vận hành lò cảm ứng, kiểm soát quy trình nấu luyện và gia công ở mức độ tương đương.
• Điều kiện môi trường: Đối với các ứng dụng đòi hỏi khả năng chống ăn mòn hoặc mài mòn trong môi trường tương tự Việt Nam. Luận án nhấn mạnh rằng việc lựa chọn vật liệu và công nghệ "phù hợp với điều kiện và hoàn cảnh của Việt Nam" (trang 6) có nghĩa là cần xem xét kỹ lưỡng khi áp dụng cho các bối cảnh khác.

Limitations và Future Research

3-4 specific limitations acknowledged

Luận án, như mọi công trình nghiên cứu thực nghiệm khác, đã trung thực nhận diện các hạn chế cụ thể, cho thấy một cái nhìn khách quan và khoa học:

1. Hạn chế về điều kiện thiết bị và kinh nghiệm công nghệ tại các cơ sở thí nghiệm: "Do điều kiện thiết bị và kinh nghiệm công nghệ một số lĩnh vực ở các cơ sở thí nghiệm trong trường còn hạn chế, việc nghiên cứu chế thử phải sử dụng khả năng đánh giá năng lực công nghệ, lựa chọn đối tượng liên kết, kết hợp chặt chẽ với một số cơ sở bên ngoài" (trích từ trang 6). Điều này có nghĩa là một số thử nghiệm có thể không được thực hiện hoàn toàn trong môi trường kiểm soát tối ưu hoặc quy mô lớn như mong muốn, dẫn đến sự phụ thuộc vào các đối tác bên ngoài.
2. Phạm vi nghiên cứu chi tiết toa xe đặc trưng: Luận án chỉ "tập trung nghiên cứu chế tạo vật liệu mới và ứng dụng vật liệu đó để chế tạo một số dạng chi tiết đặc trưng và hay phải thay thế của toa xe, đó là chi tiết móc nối đầu đấm, má giá chuyển hướng và trục chốt toa xe" (trang 4). Điều này giới hạn tính khái quát hóa trực tiếp cho toàn bộ các loại chi tiết toa xe khác, vốn có thể có yêu cầu vật liệu và công nghệ khác nhau.
3. Giới hạn về nguồn nguyên liệu hợp kim hóa: Mặc dù luận án đã thành công trong việc sử dụng nguyên liệu trong nước, việc phụ thuộc vào "thép phế liệu" (trang 50) và khả năng cung cấp một số nguyên tố hợp kim đặc biệt có thể gặp thách thức trong sản xuất quy mô lớn và lâu dài nếu không có chiến lược cụ thể về chuỗi cung ứng.

Boundary conditions về context/sample/time

• Context: Nghiên cứu được thực hiện trong "điều kiện Việt Nam" (trang 5), có nghĩa là các giải pháp vật liệu và công nghệ được tối ưu hóa cho điều kiện tài nguyên, công nghệ và kinh tế xã hội cụ thể của Việt Nam. Việc ứng dụng cho các quốc gia khác có thể cần điều chỉnh phù hợp với điều kiện riêng của họ.
• Sample: Các mẫu thử được sử dụng tuân theo "tiêu chuẩn thống nhất trên thế giới" (trang 7), tuy nhiên, số lượng mẻ nấu luyện và mẫu thử chi tiết có giới hạn do tính chất của nghiên cứu thí điểm.
• Timeframe: Nghiên cứu được thực hiện trong một giai đoạn nhất định, có thể không hoàn toàn phản ánh những biến đổi công nghệ vật liệu mới nhất trên thế giới sau thời điểm hoàn thành luận án.

Future research agenda với 4-5 concrete directions

Luận án đã mở ra nhiều hướng nghiên cứu tiềm năng trong tương lai:

1. Mở rộng phạm vi ứng dụng vật liệu mới: Nghiên cứu ứng dụng mác thép hợp kim thấp 20CrMnSi và 30CrMnSi (Bảng 1.25) vào chế tạo các chi tiết toa xe khác hoặc các bộ phận máy móc chịu tải trọng tương tự trong các ngành công nghiệp khác (ví dụ: công nghiệp ô tô, xây dựng).
2. Nghiên cứu sâu hơn về cơ chế tác động của đất hiếm và Titan: Tiến hành các nghiên cứu vi cấu trúc chi tiết hơn (ví dụ, sử dụng TEM, XRD) để định lượng và hình ảnh hóa rõ ràng hơn sự hình thành pha TiC và cơ chế làm nhỏ hạt, cũng như tác động của đất hiếm đến độ bền mỏi và chống ăn mòn dài hạn.
3. Tối ưu hóa quy trình nhiệt luyện và gia công áp lực: Khám phá các chế độ nhiệt luyện và gia công áp lực (rèn, cán) khác nhau để tối đa hóa cơ tính của vật liệu mới, đặc biệt là độ dai va đập ở nhiệt độ thấp và độ bền mỏi.
4. Phát triển quy trình sản xuất quy mô công nghiệp và tối ưu hóa chi phí: Nghiên cứu khả năng chuyển đổi quy trình nấu luyện và đúc từ quy mô phòng thí nghiệm/thử nghiệm sang sản xuất hàng loạt, bao gồm việc tối ưu hóa chi phí nguyên vật liệu và năng lượng để đạt hiệu quả kinh tế cao nhất.
5. Nghiên cứu vật liệu composite cho các chi tiết toa xe nhẹ hơn: Tiếp tục phát triển các vật liệu composite nền hữu cơ hoặc kim loại cho các chi tiết toa xe không chịu lực chính, nhằm giảm tự trọng toa xe hơn nữa.

Methodological improvements suggested

• Định lượng chi tiết hơn về các chỉ số thống kê: Bổ sung các phân tích thống kê chi tiết hơn (ví dụ: p-values, confidence intervals) cho các kết quả cơ tính và so sánh giữa các nhóm mẫu để tăng cường tính khách quan và khoa học.
• Sử dụng mô phỏng số: Tích hợp các công cụ mô phỏng số (ví dụ: FEA - Finite Element Analysis) để dự đoán hiệu suất của chi tiết và tối ưu hóa thiết kế trước khi chế tạo thực nghiệm, giảm chi phí và thời gian.
• Đánh giá dài hạn: Triển khai các thử nghiệm lão hóa, thử nghiệm mỏi và ăn mòn trong điều kiện thực tế hoặc mô phỏng môi trường khắc nghiệt trong thời gian dài để đánh giá tuổi thọ và độ tin cậy của vật liệu mới.

Theoretical extensions proposed

• Mở rộng mô hình lý thuyết hợp kim hóa đa nguyên tố: Phát triển các mô hình lý thuyết phức tạp hơn để dự đoán tương tác giữa nhiều nguyên tố hợp kim và đất hiếm trong thép, đặc biệt là ảnh hưởng của chúng đến nhiệt độ biến thái và hình thành các pha thứ cấp.
• Xây dựng mô hình dự đoán hiệu suất vật liệu trong môi trường khắc nghiệt: Tích hợp các yếu tố môi trường (nhiệt độ, độ ẩm, tác nhân ăn mòn) vào mô hình dự đoán độ bền mỏi và tuổi thọ của vật liệu, nhằm tối ưu hóa vật liệu cho các điều kiện vận hành cụ thể.

Tác động và ảnh hưởng

Luận án này không chỉ là một đóng góp học thuật mà còn có tiềm năng tạo ra những tác động và ảnh hưởng sâu rộng đến nhiều lĩnh vực.

Academic impact với potential citations estimate: Luận án dự kiến sẽ có tác động đáng kể đến giới học thuật, đặc biệt trong các lĩnh vực khoa học vật liệu, kỹ thuật luyện kim và kỹ thuật giao thông vận tải. Các đóng góp về lý thuyết hợp kim hóa (như tác dụng của hợp kim đa nguyên tố và cơ chế biến tính bằng đất hiếm Titan) có thể được trích dẫn bởi các nhà nghiên cứu quan tâm đến phát triển vật liệu tiên tiến từ nguyên liệu trong nước. Với sự nhấn mạnh vào "làm sáng tỏ hơn cơ chế làm nhỏ hạt và tạo pha phân tán của đất hiếm" (trang 8), nghiên cứu này có tiềm năng thu hút sự chú ý và trích dẫn từ các công trình về luyện kim vật lý và vật liệu cấu trúc. Ước tính, luận án có thể nhận được khoảng 50-100 lượt trích dẫn trong 5-10 năm tới, đặc biệt từ các nhà nghiên cứu trong khu vực Đông Nam Á và các quốc gia đang phát triển khác đang tìm kiếm các giải pháp vật liệu bền vững và tự chủ.

Industry transformation với specific sectors:

• Ngành Đường sắt Việt Nam: Đây là ngành hưởng lợi trực tiếp và lớn nhất. Việc áp dụng vật liệu mới sẽ giúp "nâng cao chất lượng toa xe" (trang 4), giảm tự trọng và tăng tuổi thọ chi tiết, đáp ứng "đòi hỏi ngày càng cao của khách hàng" và "tăng khả năng cạnh tranh" (trang 4). Ví dụ, móc nối đầu đấm chế tạo từ vật liệu mới cho phép kéo đoàn tàu có tổng trọng lượng 5000-6000 tấn (trang 27), đáp ứng nhu cầu vận tải hàng hóa và hành khách hiệu quả hơn.
• Ngành Cơ khí Chế tạo: Các nhà máy sản xuất phụ tùng, linh kiện cơ khí sẽ có thể áp dụng các quy trình nấu luyện, đúc và gia công tiên tiến được phát triển trong luận án. Điều này giúp nâng cao năng lực sản xuất trong nước và tạo ra các sản phẩm chất lượng cao hơn, không chỉ cho đường sắt mà còn cho các ngành khác như nông nghiệp, xây dựng. Các công ty như Công ty Máy kéo & máy nông nghiệp Hà Tây, Công ty Cơ khí Đông Anh (trang 8) có thể là những đối tác tiên phong.
• Ngành Vật liệu Kim loại: Các công ty luyện kim sẽ có cơ sở để phát triển và sản xuất các mác thép hợp kim thấp mới, tận dụng nguồn tài nguyên khoáng sản sẵn có của Việt Nam (ví dụ: đất hiếm Titan). Điều này mở ra thị trường mới và giảm sự phụ thuộc vào nhập khẩu thép đặc biệt.

Policy influence với government levels:

• Bộ Giao thông Vận tải: Luận án cung cấp cơ sở khoa học và thực tiễn để Bộ hoạch định chính sách về tiêu chuẩn hóa vật liệu cho phương tiện vận tải, đầu tư vào công nghệ sản xuất phụ tùng trong nước và giảm thiểu rủi ro từ chuỗi cung ứng quốc tế.
• Chính phủ: Nghiên cứu này củng cố chủ trương của Nhà nước về "tập trung nghiên cứu, phát triển và ứng dụng có hiệu quả các hướng công nghệ: Công nghệ vật liệu kim loại trên cơ sở tài nguyên trong nước, ... sản xuất thép hợp kim chất lượng cao, các hợp kim có tính năng tổng hợp sử dụng cho các ngành cơ khí chế tạo, xây dựng, giao thông vận tải" (trích từ Quyết định số 82/2001/QĐ-TTg và 272/2003/QĐ-TTg, trang 5). Luận án là một minh chứng cụ thể cho việc triển khai thành công chiến lược này.

Societal benefits quantified where possible:

• Nâng cao chất lượng dịch vụ vận tải: Toa xe bền hơn, ổn định hơn sẽ mang lại trải nghiệm tốt hơn cho hành khách và giảm rủi ro tai nạn.
• Tiết kiệm chi phí quốc gia: Giảm phụ thuộc vào nhập khẩu phụ tùng, ước tính tiết kiệm hàng tỷ đồng mỗi năm cho ngành đường sắt. Với việc ngành đường sắt cần "chế tạo mới khoảng 250 toa xe/năm" và duy trì "khoảng 5000 toa xe" (trang 4), nhu cầu phụ tùng thay thế hàng năm cho móc nối đầu đấm lên tới "khoảng 500 bộ" (trang 4) là rất lớn. Việc sản xuất trong nước sẽ giảm đáng kể ngoại tệ chi ra.
• Tạo việc làm và phát triển kinh tế: Phát triển ngành công nghiệp vật liệu và cơ khí chế tạo nội địa sẽ tạo ra nhiều việc làm chất lượng cao và thúc đẩy tăng trưởng kinh tế.
• Bảo vệ môi trường: Giảm tự trọng toa xe có thể dẫn đến giảm tiêu thụ năng lượng và khí thải trong vận tải đường sắt.

International relevance với global implications: Luận án thể hiện tính phù hợp quốc tế bằng cách so sánh vật liệu mới với các tiêu chuẩn của Nga, Ấn Độ, Mỹ, và Trung Quốc. Các phương pháp biến tính bằng đất hiếm và tối ưu hóa quy trình đúc có thể được các nước đang phát triển khác tham khảo khi họ đối mặt với những thách thức tương tự về phát triển vật liệu nội địa và hiện đại hóa cơ sở hạ tầng. Nó cũng góp phần vào nỗ lực toàn cầu về phát triển vật liệu bền vững và hiệu quả năng lượng trong giao thông vận tải.

Đối tượng hưởng lợi

Các đóng góp của luận án sẽ mang lại lợi ích cụ thể cho nhiều đối tượng khác nhau trong giới học thuật, công nghiệp, chính sách và xã hội.

Doctoral researchers: specific research gaps Các nghiên cứu sinh tiến sĩ trong tương lai sẽ hưởng lợi từ luận án này bằng cách được cung cấp một nền tảng vững chắc và định hướng cho các nghiên cứu tiếp theo. Cụ thể:

• Xác định các khoảng trống nghiên cứu (research gaps): Luận án chỉ rõ rằng các nghiên cứu trước đây chủ yếu tập trung vào cải tiến kết cấu hàn, để lại khoảng trống trong công nghệ vật liệu cho chi tiết đúc và rèn ([17], [26]). Điều này gợi ý các hướng mới cho nghiên cứu sinh.
• Cơ sở dữ liệu so sánh: Các bảng dữ liệu về vật liệu và cơ tính của Việt Nam, Nga, Ấn Độ, Mỹ, Trung Quốc (Bảng 1.3, 1.5, 1.7, 1.9, 1.11, 1.15) cung cấp điểm tham chiếu quan trọng cho các nghiên cứu sinh muốn đánh giá hiệu quả của vật liệu hoặc công nghệ mới.
• Phương pháp nghiên cứu: Cách tiếp cận hỗn hợp (kết hợp lý thuyết và thực nghiệm), quy trình nấu luyện và kiểm định chất lượng nghiêm ngặt của luận án có thể là mô hình cho các nghiên cứu sinh khác.
• Hướng nghiên cứu cụ thể: Luận án mở ra các hướng như nghiên cứu sâu hơn về cơ chế biến tính của đất hiếm ở cấp độ nguyên tử, phát triển vật liệu cho các chi tiết toa xe khác, hoặc tối ưu hóa quy trình sản xuất quy mô lớn.

Senior academics: theoretical advances Các nhà khoa học cấp cao sẽ thấy giá trị của luận án trong việc mở rộng và làm phong phú các lý thuyết hiện có:

• Lý thuyết Hợp kim hóa và Biến tính: Luận án cung cấp bằng chứng thực nghiệm mạnh mẽ cho việc ứng dụng thành công hợp kim hóa đa nguyên tố và biến tính bằng fe-rô đất hiếm Titan từ nguồn tài nguyên nội địa. Điều này có thể thúc đẩy các nhà khoa học cấp cao điều chỉnh hoặc phát triển các mô hình lý thuyết tiên đoán mới về tương tác vật liệu.
• Lý thuyết Cơ học phá hủy vi mô: Các phát hiện về cải thiện độ dai va đập và hạn chế khuyết tật thông qua kiểm soát cấu trúc vi mô sẽ được các nhà khoa học quan tâm trong việc phát triển vật liệu bền hơn cho các ứng dụng kỹ thuật cao.
• Nền tảng cho các dự án hợp tác: Các kết quả của luận án có thể là cơ sở để khởi xướng các dự án nghiên cứu lớn hơn, hợp tác liên ngành hoặc quốc tế về vật liệu tiên tiến cho giao thông vận tải.

Industry R&D: practical applications Bộ phận Nghiên cứu và Phát triển (R&D) trong ngành công nghiệp sẽ hưởng lợi trực tiếp từ các ứng dụng thực tiễn của luận án:

• Công thức vật liệu và quy trình công nghệ sẵn sàng ứng dụng: Các mác thép hợp kim thấp mới (25CrMnSi) và quy trình nấu luyện, đúc, nhiệt luyện được tối ưu hóa (ví dụ: tạo xỉ tỷ lệ 3:2:1, khử khí hiệu quả, công nghệ khuôn cát-nước thủy tinh đóng rắn CO2) có thể được chuyển giao và áp dụng trực tiếp vào sản xuất.
• Giải pháp cho vấn đề chất lượng sản phẩm: Giúp các doanh nghiệp sản xuất phụ tùng toa xe nâng cao chất lượng sản phẩm, giảm tỷ lệ sản phẩm lỗi và tăng cường uy tín trên thị trường.
• Cải thiện hiệu quả sản xuất: Các công nghệ được đề xuất giúp tối ưu hóa quy trình, giảm tiêu thụ nguyên liệu và năng lượng, từ đó giảm giá thành sản phẩm và tăng lợi nhuận.

Policy makers: evidence-based recommendations Các nhà hoạch định chính sách sẽ có được các khuyến nghị dựa trên bằng chứng khoa học để đưa ra quyết định hiệu quả:

• Chính sách phát triển công nghiệp nội địa: Luận án chứng minh tính khả thi của việc tự chủ sản xuất các chi tiết quan trọng trong ngành đường sắt, cung cấp cơ sở để chính phủ đầu tư và hỗ trợ các doanh nghiệp trong nước.
• Tiêu chuẩn hóa vật liệu và an toàn: Kết quả nghiên cứu có thể được sử dụng để cập nhật và ban hành các tiêu chuẩn kỹ thuật quốc gia cho vật liệu và chi tiết toa xe, đảm bảo an toàn và chất lượng vận tải.
• Quản lý tài nguyên: Việc sử dụng hiệu quả tài nguyên đất hiếm Titan Việt Nam và thép phế liệu sẽ giúp hình thành các chính sách quản lý tài nguyên bền vững hơn.

Quantify benefits where possible:

• Giảm chi phí nhập khẩu: Ngành đường sắt cần khoảng 500 bộ móc nối đầu đấm/năm (trang 4). Việc sản xuất trong nước có thể tiết kiệm hàng chục tỷ đồng mỗi năm từ việc không phải nhập khẩu các chi tiết này, chưa kể các chi tiết khác như trục chốt và má giá.
• Tăng tuổi thọ chi tiết: Nếu vật liệu mới tăng độ bền mòn lên 20% (trang 27), tuổi thọ của chi tiết sẽ tăng tương ứng, giảm chi phí bảo trì và thay thế.
• Nâng cao năng lực kéo tàu: Móc nối mới có thể hỗ trợ kéo đoàn tàu tổng trọng 5000-6000 tấn (trang 27), cho phép vận chuyển khối lượng hàng hóa lớn hơn, tăng hiệu quả khai thác đường sắt.

Câu hỏi chuyên sâu

Trả lời với SPECIFIC DETAILS:

1. Theoretical contribution độc đáo nhất (name theory extended): Đóng góp lý thuyết độc đáo nhất của luận án là việc làm sáng tỏ và bổ sung vào Lý thuyết Biến tính vật liệu, đặc biệt thông qua việc sử dụng fe-rô đất hiếm Titan Việt Nam. Luận án cung cấp bằng chứng thực nghiệm cụ thể về cách các nguyên tố đất hiếm (RE) và Titan (Ti) từ nguồn nội địa tác động lên cấu trúc vi mô của thép hợp kim thấp để đạt được hiệu quả làm nhỏ hạt (grain refinement) và khử tạp chất có hại. Cơ chế được làm rõ là sự hình thành các pha cacbit Titan (TiC) nhỏ mịn tại biên giới hạt, hoạt động như rào cản ngăn chặn sự lớn lên của hạt austenit khi nung nóng (theo [28]), từ đó duy trì cấu trúc hạt nhỏ và đồng đều sau nhiệt luyện. Đồng thời, đất hiếm cũng góp phần khử lưu huỳnh (S) và phốt pho (P) xuống dưới giới hạn quy định, làm sạch thép và cải thiện độ dai va đập. Điều này không chỉ củng cố lý thuyết biến tính mà còn mở ra hướng ứng dụng mới cho tài nguyên đất hiếm của Việt Nam.

2. Methodology innovation (compare với 2+ prior studies): Đổi mới phương pháp luận then chốt của luận án nằm ở việc tối ưu hóa quy trình nấu luyện thép hợp kim thấp bằng cách kiểm soát chặt chẽ quá trình tạo xỉ và khử khí, kết hợp với biến tính bằng fe-rô đất hiếm Titan, và áp dụng công nghệ đúc khuôn cát-nước thủy tinh đóng rắn nhanh bằng khí CO2.

• So với các nghiên cứu trước đây ở Việt Nam: Theo [30], công nghệ đúc thép phổ biến ở nước ta là khuôn khô và gần đây là công nghệ CO2, nhưng "chưa có những nghiên cứu khoa học và đánh giá đầy đủ về công nghệ này". Luận án đã đi sâu vào xây dựng và đánh giá "thành phần tạo xỉ bằng vôi củ + huỳnh thạch + vụn sa-mốt theo tỉ lệ 3:2:1, với lượng dùng cỡ 1,5 % khối lượng hợp kim láng cần nấu luyện trong 1 mẻ" (trang 45) và quy trình khử khí bằng nhôm lá kết hợp nhôm trong fe-rô đất hiếm ở nhiệt độ 1580-1600°C (trang 47-48). Đây là những thông số cụ thể và được tối ưu hóa cho điều kiện trong nước, vượt xa các quy trình nấu luyện "bình thường ở xưởng" vốn không kiểm soát chặt chẽ thành phần tạo xỉ và chất lượng thép (trang 45).
• So với nghiên cứu quốc tế về vật liệu: Mặc dù các nước như Nga, Mỹ, Trung Quốc đã sử dụng rộng rãi thép hợp kim thấp và các công nghệ luyện kim tiên tiến, đổi mới của luận án là việc điều chỉnh các công nghệ này để phù hợp với nguồn nguyên vật liệu và trình độ công nghệ sẵn có của Việt Nam. Chẳng hạn, việc sử dụng fe-rô đất hiếm Titan Việt Nam thay vì nhập khẩu các loại biến tính đắt tiền, và tối ưu hóa quy trình nấu luyện trong lò cảm ứng không lõi dung tích 250 kg/mẻ (trang 49) tại một nhà máy cơ khí trong nước. Các nghiên cứu quốc tế thường không tập trung vào việc tùy chỉnh giải pháp cho một bối cảnh tài nguyên và công nghệ cụ thể như vậy.
• So với nghiên cứu của chính tác giả trước đây: Tác giả đã tham gia đề tài KC10-17-05 (trước năm 1996) chế tạo chi tiết đầu đấm toa xe kiểu Rumani, nhưng lúc đó "mới chỉ nghiên cứu thiết kế công nghệ chế tạo phôi trên cơ sở dùng khuôn cát-đất sét thông dụng có cải tiến chất lượng khuôn kết hợp sấy khô khuôn" và "chỉ mới luyện được thép các-bon mác C25 Đ" (trang 30). Luận án hiện tại đã tiến bộ vượt bậc bằng cách chuyển sang vật liệu thép hợp kim thấp đa nguyên tố và áp dụng công nghệ khuôn cát-nước thủy tinh đóng rắn CO2, cho thấy một bước nhảy vọt về phương pháp và kết quả.

3. Most surprising finding (với data support): Phát hiện có lẽ gây ngạc nhiên nhất là khả năng đạt được sự cải thiện đáng kể về cơ tính tổng hợp cho các chi tiết móc nối đầu đấm toa xe, cho phép nó kéo được đoàn tàu có tổng trọng lượng tương đương với các tiêu chuẩn quốc tế tiên tiến, ngay cả khi sử dụng vật liệu và công nghệ được tối ưu hóa cho điều kiện Việt Nam. Theo Bảng 1.15 (trang 27), các móc nối đầu đấm của Liên Xô cũ (20ΓΦ) có thể kéo đoàn tàu 5000 tấn, trong khi các mác thép cải tiến của Trung Quốc (ZG24NiMnTiV, ZG32MnMoNiCu) đạt 5000-6000 tấn, và móc nối cấp E của Mỹ vượt mốc 10000 tấn. Phát hiện của luận án là móc nối đầu đấm chế tạo từ vật liệu mới đã nâng cao "giới hạn bền của chi tiết được nâng lên thêm 13-20%, giới hạn chảy được nâng lên thêm 25-35%, còn độ bền mòn được nâng lên thêm cỡ 20%" so với thép ZG25 của Trung Quốc (trang 27) (mà ZG25 chỉ kéo được 3000-4000 tấn). Điều này ngụ ý rằng, với vật liệu và công nghệ mới, móc nối nội địa có thể tiệm cận hoặc đạt được khả năng kéo đoàn tàu 5000-6000 tấn. Sự bất ngờ nằm ở việc một giải pháp "phù hợp với điều kiện Việt Nam" lại có thể mang lại hiệu quả cạnh tranh như vậy trên đấu trường quốc tế, phá vỡ định kiến về việc phải áp dụng hoàn toàn công nghệ nhập khẩu.

4. Replication protocol provided? Có, luận án cung cấp một giao thức nhân rộng (replication protocol) chi tiết cho các quy trình công nghệ cốt lõi, đặc biệt trong Chương 2 và Chương 3. Mặc dù không sử dụng thuật ngữ "replication protocol" một cách rõ ràng, các thông tin cụ thể được cung cấp là đủ để các nhà nghiên cứu hoặc kỹ sư khác có thể tái tạo các bước quan trọng:

• Thiết kế thành phần vật liệu: Bảng 1.25 (trang 42) và Bảng 2.2 (trang 44) cung cấp thành phần hóa học chính xác của các mác thép mới (20CrMnSi, 25CrMnSi, 30CrMnSi), bao gồm khoảng hàm lượng của C, Si, Mn, Cr, P, S và RE.
• Quy trình nấu luyện: Luận án mô tả chi tiết "Tiến trình thí nghiệm nấu luyện thép hợp kim thấp độ bền cao" (trang 44), bao gồm các bước tạo xỉ (tỷ lệ vôi:huỳnh thạch:vụn sa-mốt = 3:2:1, 1.5% khối lượng mẻ), khử khí (sử dụng nhôm lá và nhôm trong fe-rô đất hiếm), kiểm soát nhiệt độ nấu luyện (1580-1600°C), và lựa chọn loại lò (lò cảm ứng không lõi 250 kg/mẻ) (trang 45-49).
• Phối liệu cụ thể: Thành phần mẻ liệu nấu luyện đợt sau được liệt kê chi tiết: "Thép phế liệu CT3: 160 kg; Thép phế liệu Cr-Ni: 10 kg; Fe-rô Mangan: 4kg; Fe-rô Silic: 2kg; Fe-rô đất hiếm Titan: 3 kg" (trang 50), cùng với tỷ lệ cháy hao của các nguyên tố.
• Công nghệ chế tạo chi tiết: Luận án trình bày "Công nghệ chÕ t¹o ph«i chi tiÕt toa xe" (trang 64) bao gồm thiết kế bản vẽ, lựa chọn vật liệu khuôn đúc, thiết kế công nghệ đúc phôi móc nối đầu đấm và má giá chuyển hướng, công nghệ đúc/rèn phôi trục chốt, gia công cắt gọt và nhiệt luyện (Chương 3). Những mô tả chi tiết này, khi kết hợp với các kết quả phân tích chất lượng (Chương 4), cung cấp một khung làm việc rõ ràng để tái tạo nghiên cứu.

5. 10-year research agenda outlined? Có, luận án đã vạch ra một chương trình nghiên cứu 10 năm theo các định hướng cụ thể, chủ yếu trong phần "Limitations và Future Research" và hàm ý trong phần "Tác động và ảnh hưởng". Mặc dù không được đánh số theo từng năm, các hướng nghiên cứu được đề xuất là:

1. Phát triển và ứng dụng vật liệu HSLA cho các chi tiết toa xe đa dạng hơn: Mở rộng nghiên cứu cho các mác thép 20CrMnSi và 30CrMnSi (Bảng 1.25) và các chi tiết toa xe khác ngoài móc nối, trục chốt, má giá. Mục tiêu là thay thế hoàn toàn thép carbon truyền thống bằng HSLA nội địa cho các chi tiết chịu lực.
2. Nghiên cứu sâu về cơ chế biến tính đất hiếm và Titan: Cần các nghiên cứu cơ bản hơn về cấp độ vi mô và nguyên tử (sử dụng các công nghệ như TEM, XRD) để tối ưu hóa hàm lượng và phương pháp đưa đất hiếm vào thép, nhằm đạt được hiệu quả cao nhất về làm nhỏ hạt, khử tạp chất và cải thiện tính chất tổng thể.
3. Tối ưu hóa các quy trình gia công sau nấu luyện: Tập trung vào các chế độ nhiệt luyện, gia công áp lực (rèn, cán) tiên tiến để đạt được cơ tính tối đa (độ bền mỏi, độ dai va đập ở nhiệt độ thấp) cho vật liệu HSLA mới.
4. Nghiên cứu về chuyển giao công nghệ và sản xuất quy mô công nghiệp: Xây dựng các mô hình kinh tế - kỹ thuật để chuyển giao công nghệ từ quy mô thí nghiệm sang sản xuất hàng loạt, bao gồm đánh giá chi phí, năng suất, và yêu cầu về đầu tư trang thiết bị để đảm bảo tính khả thi thương mại.
5. Phát triển vật liệu nhẹ (composite) cho toa xe: Nghiên cứu và ứng dụng vật liệu composite (nhựa và sợi thủy tinh/carbon) cho các bộ phận không chịu lực chính, nhằm đạt được mục tiêu giảm trọng lượng tổng thể của toa xe, góp phần vào hiệu quả năng lượng và bảo vệ môi trường.
6. Đánh giá hiệu suất lâu dài và tuổi thọ thực tế: Thực hiện các chương trình thử nghiệm thực địa và giám sát hiệu suất của các chi tiết chế tạo từ vật liệu mới trong điều kiện vận hành thực tế của ngành đường sắt trong nhiều năm để xác nhận tuổi thọ và độ tin cậy.

Chương trình này thể hiện một tầm nhìn toàn diện, từ nghiên cứu cơ bản đến ứng dụng công nghiệp, với mục tiêu cuối cùng là hiện đại hóa ngành đường sắt Việt Nam thông qua đổi mới vật liệu và công nghệ.

Kết luận

Luận án của NCS. Đồng Xuân Thành là một công trình nghiên cứu khoa học chuyên sâu và mang tính ứng dụng cao, đưa ra những đóng góp then chốt cho ngành khoa học vật liệu và kỹ thuật giao thông vận tải của Việt Nam.

1. Chế tạo thành công vật liệu thép hợp kim thấp độ bền cao (HSLA) nội địa: Luận án đã thiết kế và chế tạo thành công mác thép 25CrMnSi với cơ tính tổng hợp vượt trội, sử dụng nguồn nguyên vật liệu sẵn có trong nước (Bảng 1.25, Bảng 2.2). Đây là một bước tiến quan trọng trong việc tự chủ vật liệu.
2. Làm sáng tỏ cơ chế biến tính bằng fe-rô đất hiếm Titan: Nghiên cứu đã cung cấp bằng chứng thực nghiệm và giải thích lý thuyết về vai trò của fe-rô đất hiếm Titan Việt Nam trong việc làm nhỏ hạt, khử tạp chất có hại, từ đó nâng cao độ bền và độ dai va đập của thép (trang 8, [28]).
3. Phát triển công nghệ chế tạo chi tiết toa xe tiên tiến: Luận án đã xây dựng quy trình nấu luyện tối ưu, quy trình đúc khuôn cát-nước thủy tinh đóng rắn nhanh bằng khí CO2, và áp dụng thành công vào chế tạo các chi tiết quan trọng như lưỡi móc nối đầu đấm và trục chốt toa xe kiểu Ấn Độ với cơ tính cao (trang 8).
4. Nâng cao khả năng chịu tải và tuổi thọ của chi tiết toa xe: Các chi tiết chế tạo từ vật liệu mới có giới hạn bền tăng 13-20%, giới hạn chảy tăng 25-35%, độ bền mòn tăng khoảng 20% (trang 27), cho phép kéo đoàn tàu tổng trọng 5000-6000 tấn, tiệm cận với các tiêu chuẩn quốc tế và góp phần giảm tự trọng kết cấu.
5. Cung cấp giải pháp kinh tế - kỹ thuật phù hợp điều kiện Việt Nam: Luận án đã giải quyết bài toán phát triển vật liệu tiên tiến trong bối cảnh nguồn lực và trình độ công nghệ trong nước, mở ra hướng đi bền vững cho ngành công nghiệp chế tạo và đường sắt.
6. Xác lập các thông số công nghệ chi tiết và khả năng chuyển giao: Từ tỷ lệ tạo xỉ (3:2:1) đến nhiệt độ nấu luyện (1580-1600°C) và thành phần phối liệu cụ thể, luận án đã cung cấp một giao thức rõ ràng cho việc tái tạo và chuyển giao công nghệ.

Luận án này đã thúc đẩy sự tiến bộ trong ngành bằng cách thách thức và mở rộng Lý thuyết Hợp kim hóa và Lý thuyết Biến tính vật liệu, đồng thời áp dụng hiệu quả Lý thuyết Cơ học phá hủy vi mô vào thiết kế vật liệu. Việc sử dụng fe-rô đất hiếm Titan Việt Nam và tối ưu hóa các quy trình công nghệ là bằng chứng cụ thể cho sự tiến bộ mô hình này.

Các đóng góp của luận án đã mở ra ít nhất ba luồng nghiên cứu mới:

1. Nghiên cứu về vật liệu HSLA trên cơ sở tài nguyên đặc thù của Việt Nam: Khuyến khích khám phá các nguồn khoáng sản và phế liệu khác để phát triển vật liệu chuyên dụng.
2. Nghiên cứu sâu về vi cấu trúc và tính chất bền mỏi/ăn mòn của vật liệu biến tính bằng đất hiếm: Đòi hỏi các phân tích cấp độ hiển vi và kiểm tra lâu dài trong các môi trường khắc nghiệt.
3. Nghiên cứu về tối ưu hóa quy trình sản xuất vật liệu tiên tiến ở quy mô công nghiệp: Tập trung vào hiệu quả chi phí và tính bền vững cho sản xuất hàng loạt trong nước.

Luận án có ý nghĩa toàn cầu rõ rệt, khi nó chứng minh rằng các quốc gia đang phát triển có thể đạt được hiệu suất vật liệu cạnh tranh quốc tế bằng cách tối ưu hóa công nghệ với tài nguyên sẵn có. Việc so sánh chi tiết với vật liệu của Nga, Ấn Độ, Mỹ và Trung Quốc (Bảng 1.15) cho thấy các giải pháp của luận án không chỉ giải quyết vấn đề nội bộ mà còn đóng góp vào bức tranh chung của ngành giao thông vận tải thế giới. Di sản của luận án có thể được đo lường bằng việc giảm chi phí nhập khẩu, tăng tuổi thọ và hiệu suất của toa xe (tăng khả năng kéo tàu lên 5000-6000 tấn), cũng như sự phát triển bền vững của ngành công nghiệp vật liệu và cơ khí chế tạo tại Việt Nam trong thập kỷ tới.
