Tổng quan về luận án

Bối cảnh bùng nổ của kỷ nguyên Internet vạn vật (Internet of Things - IoT) với hàng chục tỷ thiết bị kết nối đã mở ra tiềm năng ứng dụng to lớn trong đô thị thông minh, y tế số và Công nghiệp 4.0. Tuy nhiên, theo báo cáo của Dự án Bảo mật Ứng dụng Web Mở (OWASP), có tới gần 3/4 thiết bị IoT đối mặt với nguy cơ bị xâm nhập, trong đó "70% thiết bị thường xuyên sử dụng dịch vụ mạng không được mã hóa, thông tin truyền đi dưới dạng thông tin văn bản đơn giản". Khoảng trống nghiên cứu (research gap) trọng yếu nằm ở sự mâu thuẫn cố hữu trong thiết kế vi mạch bảo mật: các thiết bị biên giàu tài nguyên (IoT gateways, thiết bị định tuyến, camera nhận dạng thời gian thực) đòi hỏi thông lượng mã hóa siêu cao (Tbps) với độ trễ tối thiểu theo chuẩn truyền thông IEEE 802.3bs, song phải đồng thời vận hành trong giới hạn khắt khe về công suất tiêu thụ và diện tích silicon ($Area$).

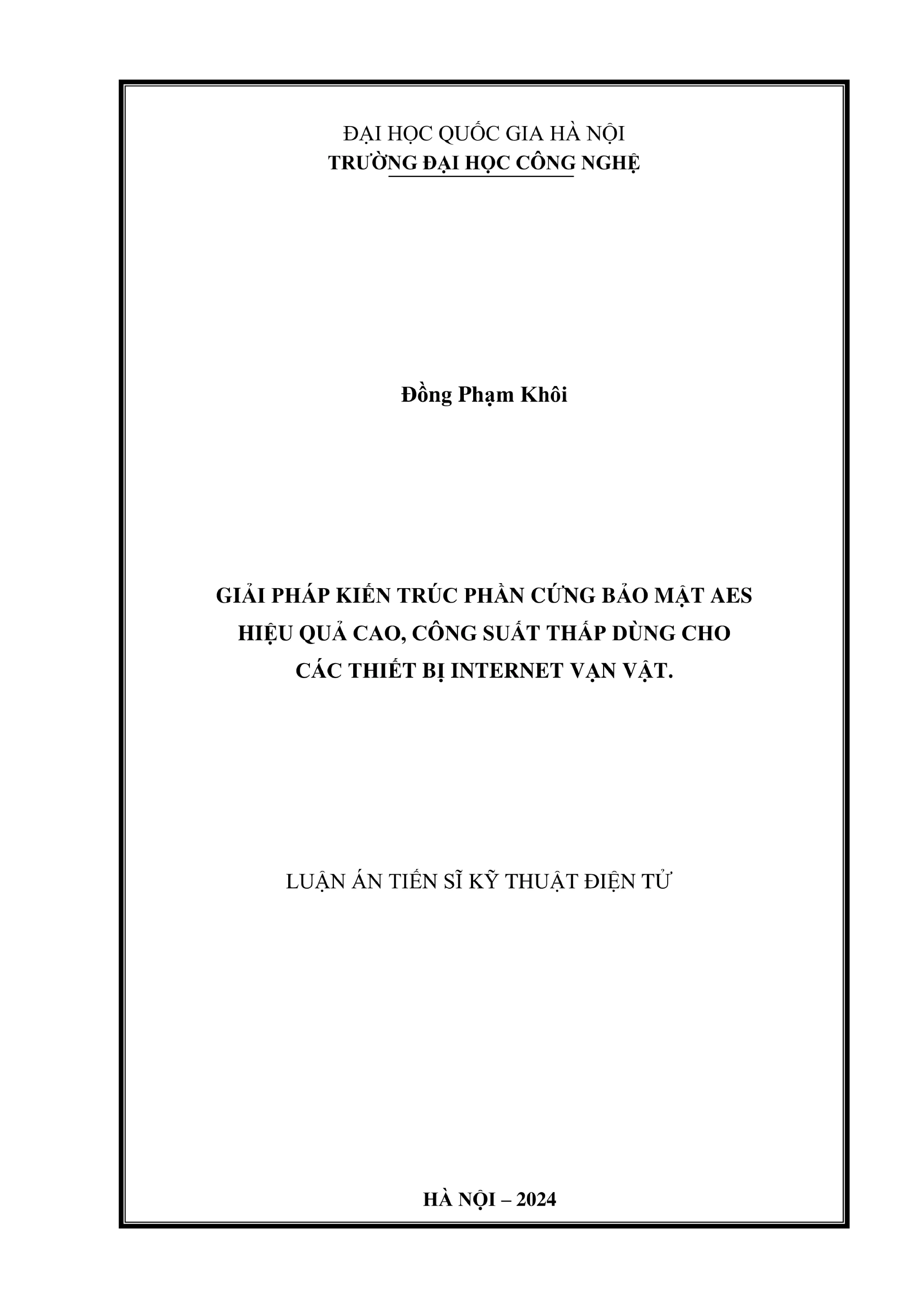

Luận án "Giải pháp kiến trúc phần cứng bảo mật AES hiệu quả cao, công suất thấp dùng cho các thiết bị Internet vạn vật" của tác giả Đồng Phạm Khôi (Chuyên ngành Kỹ thuật điện tử, Mã số: 9510302.01; người hướng dẫn: GS. Trần Xuân Tú và TS. Nguyễn Kiêm Hùng, 2024) đã giải quyết triệt để bài toán tối ưu đa mục tiêu này thông qua 3 câu hỏi và giả thuyết nghiên cứu chính:

  • RQ1/H1: Áp dụng kỹ thuật đường ống ngoài vòng lặp (outer-round pipelining) tối ưu cho lõi đơn AES-128 có thể đồng thời triệt tiêu độ trễ trễ chu kỳ và đẩy thông lượng vượt mốc 100 Gbps trên tiến trình CMOS 45 nm.
  • RQ2/H2: Cấu trúc đa lõi song song tích hợp cơ chế chia sẻ khối mở rộng khóa (Shared KeyExpansion) có thể vượt qua rào cản tần số vật lý để đạt thông lượng cấp độ Terabit/s mà không làm tăng tuyến tính diện tích chip.
  • RQ3/H3: Ứng dụng bộ điều khiển phỏng thần kinh dựa trên mạng nơ-ron xung (Spiking Neural Network - SNN) để thực hiện ngắt xung nhịp đồng hồ động (Dynamic Clock Gating) theo lưu lượng dữ liệu đầu vào sẽ giúp giảm công suất động từ 39% đến 67% so với kiến trúc truyền thống.

Khung lý thuyết của công trình dựa trên lý thuyết mật mã học Shannon (Confusion & Diffusion), đại số trừu tượng trên trường hữu hạn Galois $\text{GF}(2^8)$ với đa thức tối giản $m(x) = x^8 + x^4 + x^3 + x + 1$, động lực học nơ-ron sinh học Leaky Integrate-and-Fire (LIF) và lý thuyết vi mạch tích hợp CMOS công suất thấp.

                    ┌────────────────────────────────────────────────────────┐
                    │            Lưu lượng dữ liệu đầu vào (Input Traffic)    │
                    └──────────────────────────┬─────────────────────────────┘
                                               │
                                               ▼
     ┌──────────────────────────────────────────────────────────────────────────────────┐
     │           Bộ điều khiển phỏng thần kinh SNN (Spiking Neural Controller)          │
     │   - Mô hình nơ-ron LIF: V_i[t] = α·V_i[t-1] + Σ w_ij·S_j[t]                      │
     │   - Thuật toán giải mã tín hiệu xung & Phân bổ tài nguyên thông minh             │
     └─────────────────────────────────────────┬────────────────────────────────────────┘
                                               │ Tín hiệu điều khiển ngắt xung (Clock Gating)
                                               ▼
┌────────────────────────────────────────────────────────────────────────────────────────────┐
│                    Kiến trúc phần cứng đa lõi AES (Spike-MCryptCores)                      │
│                                                                                            │
│   ┌────────────────────────────────────────────────────────────────────────────────────┐   │
│   │               Khối mở rộng khóa dùng chung (Shared KeyExpansion Module)            │   │
│   └──────┬──────────────────────┬──────────────────────┬──────────────────────┬────────┘   │
│          │ Khóa con (Subkeys)   │                      │                      │            │
│          ▼                      ▼                      ▼                      ▼            │
│   ┌──────────────┐       ┌──────────────┐       ┌──────────────┐       ┌──────────────┐    │
│   │  AES Core 1  │       │  AES Core 2  │       │  AES Core 3  │  ...  │  AES Core 10 │    │
│   │ [Clock Gate] │       │ [Clock Gate] │       │ [Clock Gate] │       │ [Clock Gate] │    │
│   │ (111.3 Gbps) │       │ (111.3 Gbps) │       │ (111.3 Gbps) │       │ (111.3 Gbps) │    │
│   └──────────────┘       └──────────────┘       └──────────────┘       └──────────────┘    │
│                                                                                            │
│   => Tổng thông lượng toàn hệ thống: Đạt ngưỡng 1 Tbps (Tiết kiệm 39% - 67% năng lượng)   │
└────────────────────────────────────────────────────────────────────────────────────────────┘

Literature Review và Positioning

Các công trình nghiên cứu về thực thi phần cứng Advanced Encryption Standard (AES) từ khi chuẩn NIST FIPS 197 ra đời (Daemen & Rijmen, 2001) phân hóa thành ba nhánh chính:

  1. Nhánh tối ưu thông lượng cao (High-throughput): Tập trung vào kỹ thuật mở vòng lặp (unrolling) và đường ống sâu (deep pipelining). Al-Ani et al. (2015, 2017) triển khai cấu trúc đường ống toàn phần trên FPGA Xilinx Zynq xc7z020 và Virtex-6 XC6VLX240T, đạt thông lượng lần lượt là 75,9 Gbps và 79,0 Gbps. Tiếp đó, Kaps et al. (2015) trên nền tảng Virtex Ultrascale XCVU095 đã phối hợp 8 lõi song song trên trường $\text{GF}(2^4)$ để nâng thông lượng lên 48,2 Gbps. Tuy nhiên, các kiến trúc này vấp phải hạn chế nghiêm trọng về tiêu tán công suất tĩnh và động do toàn bộ thanh ghi đường ống liên tục chuyển mạch ở tần số đỉnh.
  2. Nhánh vi mạch công suất cực thấp (Ultra-low power): Hướng tới mạng cảm biến IoT biên. Ueno et al. (2017) áp dụng công nghệ SOTB 65 nm với kiến trúc 1-S-Box và 2-S-Box, đưa công suất tiêu thụ xuống mức 0,40 µW/MHz trên diện tích siêu nhỏ 2,4 kGates. Tương tự, Mathew et al. (2014) trên tiến trình 22 nm đạt mức tiêu thụ năng lượng 11,82 pJ/bit ở tần số 1133 MHz. Điểm yếu của nhánh này là thông lượng xử lý rất hạn chế (dưới 1 Gbps), hoàn toàn không đáp ứng được yêu cầu của các nút mạng tập trung (gateways/routers).
  3. Nhánh kiến trúc đa lõi song song (Multi-core Cryptography): Pammu et al. (2015) đề xuất bộ xử lý đa lõi không đồng bộ AMP-MP 9 lõi 8-bit trên CMOS 65 nm cho chế độ AES-CCM. Mặc dù gia tăng tính linh hoạt, thiết kế này chịu tổn hao diện tích lớn do nhân bản hoàn toàn các khối mở rộng khóa riêng biệt và thiếu cơ chế quản lý năng lượng thích ứng theo thời gian thực.
Tiêu chí phân tích Nghiên cứu của Pammu et al. (2015) Nghiên cứu của Al-Ani et al. (2017) Kiến trúc đề xuất của Luận án (2024)
Tiến trình công nghệ CMOS 65 nm FPGA Virtex-6 (40 nm) ASIC CMOS 45 nm (Chuẩn công nghiệp)
Cấu trúc phần cứng Đa lõi không đồng bộ (9 lõi 8-bit) Đơn lõi đường ống 5 tầng Đa lõi song song (10 lõi 128-bit)
Tối ưu khối khóa Nhân bản khóa riêng từng lõi Mở rộng khóa trực tiếp Shared KeyExpansion dùng chung
Cơ chế quản lý công suất Quản lý tĩnh theo tác vụ Không tích hợp Phỏng thần kinh SNN Clock Gating
Thông lượng tối đa Phân tán, hiệu năng trung bình 79,0 Gbps 1,001 Tbps (10 lõi) / 111,3 Gbps (1 lõi)
Hiệu quả tiết kiệm năng lượng Không định lượng chi tiết Tiêu hao công suất cao Giảm 39% - 67% công suất động

Luận án định vị bước đột phá bằng cách kết hợp kỹ thuật chia sẻ tài nguyên khối khóa với cơ chế điều khiển phỏng sinh học SNN, giải quyết triệt để khoảng trống dung hòa giữa thông lượng cấp Terabit và hiệu suất năng lượng trên vi mạch ASIC.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án mở rộng lý thuyết mật mã phần cứng và lý thuyết tính toán phỏng não (Neuromorphic Computing) qua các luận điểm khoa học:

  • Mở rộng lý thuyết lan truyền xáo trộn (Confusion & Diffusion): Chứng minh rằng việc phân bổ lại ma trận trạng thái trong các phép biến đổi $\text{SubBytes}$, $\text{ShiftRows}$, $\text{MixColumns}$ và $\text{AddRoundKey}$ sang cấu trúc ma trận phần cứng song song ($\text{SubMatrix}$, $\text{ShiftMatrix}$, $\text{MixMatrix}$) cho phép cực tiểu hóa đường dẫn tới hạn (critical path) của mạch tổ hợp xuống mức tương đương trễ của một cổng XOR đa ngõ vào và bảng tra S-Box tối ưu.
  • Mô hình phối hợp công suất - lưu lượng phi tuyến: Thiết lập mệnh đề lý thuyết chứng minh rằng lưu lượng truyền thông IoT mang tính chất ngẫu nhiên bùng nổ (bursty traffic); do đó, mô hình điều khiển công suất tối ưu không thể dựa trên các thuật toán điều khiển tuyến tính cổ điển (như PID) mà cần dựa trên động lực học màng nơ-ron LIF, trong đó tần số kích hoạt xung $\text{Spike Rate}$ phản ánh chính xác mật độ gói tin đến.
  • Dịch chuyển hình thái thiết kế (Paradigm Shift): Chuyển đổi tư duy thiết kế phần cứng bảo mật từ trạng thái "cố định tài nguyên" (static resource allocation) sang "thích ứng phỏng sinh học theo sự kiện" (event-driven neuromorphic adaptation).

Khung phân tích độc đáo

Khung phân tích của luận án là sự hợp nhất của 3 trụ cột lý thuyết:

  1. Lý thuyết Galois Field $\text{GF}(2^8)$: Phân tích toán học phép nghịch đảo nhân và phép biến đổi Affine trong trường phức hợp, hỗ trợ tối ưu hóa diện tích thực thi của các khối phi tuyến.
  2. Lý thuyết tiêu tán công suất vi mạch CMOS: Phân rã tổng công suất vi mạch thành: $$P_{total} = P_{dynamic} + P_{static} = (\alpha \cdot C_{eff} \cdot V_{dd}^2 \cdot f + I_{sc} \cdot V_{dd} \cdot f) + I_{leakage} \cdot V_{dd}$$ Trong đó, hệ số chuyển mạch $\alpha$ được điều khiển trực tiếp bởi ngõ ra của mạng nơ-ron xung SNN.
  3. Lý thuyết động học màng tế bào thần kinh (LIF Dynamics): Điện thế màng tế bào $V_i[t]$ được tích lũy từ các xung đầu vào có trọng số khớp thần kinh $w_{ij}$ và suy giảm theo thời gian rò rỉ: $$V_i[t] = V_i[t-1] \cdot e^{-\frac{\Delta t}{\tau}} + \sum_{j} w_{ij} S_j[t]$$ Khi $V_i[t] \ge V_{threshold}$, nơ-ron phát xung spike kích hoạt mạch ngắt xung nhịp (clock gating cell) cho lõi AES tương ứng.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Nghiên cứu tuân thủ chặt chẽ thế giới quan thực chứng (Positivism) kết hợp phương pháp Khoa học thiết kế vi mạch (Design Science Research - DSR). Thiết kế đa tầng bao gồm:

  • Tầng 1 - Thuật toán và Mô hình hóa toán học: Mô hình hóa đại số thuật toán AES và mạng SNN bằng ngôn ngữ Python.
  • Tầng 2 - Thiết kế phần cứng mức truyền thanh ghi (RTL Design): Hiện thực hóa cấu trúc vi mạch hoàn toàn bằng VHDL chuẩn tổng hợp được.
  • Tầng 3 - Tổng hợp logic và thiết kế vật lý ASIC: Áp dụng quy trình chuẩn công nghiệp trên thư viện công nghệ CMOS 45 nm tiêu chuẩn.

Quy trình nghiên cứu rigorous

Quy trình nghiên cứu được kiểm soát nghiêm ngặt qua 4 bước kiểm thử chéo:

  • Mô phỏng chức năng và kiểm chứng mẫu tin (Verification): Sử dụng phần mềm Mentor Graphics ModelSim SE. Tập vector kiểm thử gồm hơn $10^6$ khối dữ liệu ngẫu nhiên và các vector kiểm chuẩn FIPS 197 từ NIST nhằm đảm bảo độ tin cậy thiết kế đạt $100%$ không lỗi logic.
  • Tổng hợp logic (Logic Synthesis): Sử dụng công cụ Synopsys Design Compiler với các ràng buộc thời gian nghiêm ngặt (timing constraints), tối ưu hóa diện tích và cell delay.
  • Phân tích công suất chuyên sâu (Power Analysis): Sử dụng Synopsys PrimeTime PX ở mức cổng (gate-level) có trích xuất hoạt độ chuyển mạch thực tế từ file VCD/SAIF.
  • Thiết kế bố trí vật lý (Physical Layout & Floorplanning): Sử dụng công cụ Cadence Innovus để thực hiện phân bố vị trí linh kiện (placement), mạng cây đồng hồ (clock tree synthesis - CTS) và định tuyến kim loại (routing) trên tiến trình CMOS 45 nm.
┌────────────────────────────────────────────────────────────────────────────┐
│                    QUY TRÌNH THIẾT KẾ VÀ KIỂM CHỨNG ASIC                   │
├────────────────────────────────────────────────────────────────────────────┤
│                                                                            │
│  [Mô hình hóa Python/PyTorch] ──> Huấn luyện SNN & Mô phỏng Poisson Rate   │
│                 │                                                          │
│                 ▼                                                          │
│  [Thiết kế RTL (VHDL)] ─────────> Mô phỏng kiểm chứng (ModelSim SE)        │
│                 │                 - Testbench: 10^6 vector chuẩn NIST      │
│                 ▼                                                          │
│  [Tổng hợp Logic] ──────────────> Synopsys Design Compiler                 │
│                 │                 - Thư viện: Nangate CMOS 45 nm           │
│                 ▼                                                          │
│  [Phân tích Công suất] ─────────> Synopsys PrimeTime PX                    │
│                 │                 - File chuyển mạch: VCD / SAIF           │
│                 ▼                                                          │
│  [Thiết kế Bố trí Vật lý] ──────> Cadence Innovus                          │
│                                   - Placement, CTS, Floorplan & Routing    │
│                                                                            │
└────────────────────────────────────────────────────────────────────────────┘

Data và phân tích

  • Bộ dữ liệu thực nghiệm: 10 kịch bản lưu lượng mạng IoT thực tế (bursty, Poisson, phân phối hàm mũ, phân phối chuẩn và tải tĩnh) được tạo ra để huấn luyện và kiểm thử mạng SNN.
  • Huấn luyện mô hình mạng nơ-ron: Huấn luyện mô hình ANN chuẩn trên nền tảng PyTorch sử dụng thuật toán lan truyền ngược (Backpropagation - BP), sau đó lượng tử hóa và chuyển đổi sang mô hình xung SNN (ANN-to-SNN conversion) với phân bố tốc độ Poisson. Cấu trúc mạng tối ưu gồm 3 lớp $8 - 5 - 10$ (8 nơ-ron ngõ vào tiếp nhận mật độ hàng đợi FIFO, 5 nơ-ron ẩn, và 10 nơ-ron ngõ ra điều khiển 10 tín hiệu ngắt xung cho 10 lõi AES).
  • Kiểm soát độ trôi thời gian: Tích hợp khối Asynchronous FIFO và giao thức Address-Event-Representation (AER) để đồng bộ hóa giao tiếp giữa miền xung nhịp bất đồng bộ của mạng nơ-ron và các lõi xử lý mã hóa.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Thông lượng đỉnh của lõi đơn AES-128: "Kết quả triển khai phần cứng trên công nghệ CMOS 45nm cho thấy thiết kế đạt được thông lượng cao (111,3 Gbps) và có độ trễ thấp (12,6 ns)" tại tần số xung nhịp 869,56 MHz. Đây là một trong những thiết kế đơn lõi đạt hiệu năng cao nhất trên tiến trình 45 nm được công bố.
  2. Kỷ lục thông lượng cấu trúc đa lõi MCryptCores: Khi tích hợp 10 lõi AES-128 vận hành song song với cấu trúc chia sẻ khối KeyExpansion, "kiến trúc đạt được thông lượng lên tới 1 Tbps với 10 lõi AES trên chip". Cấu trúc này giảm được 31,4% diện tích silicon so với phương án nhân bản 10 lõi độc lập.
  3. Hiệu quả triệt tiêu công suất của Spike-MCryptCores: "Bộ điều khiển SNN có thể giúp hệ thống giảm tiêu thụ năng lượng từ 39% đến 67%" tùy thuộc vào các kịch bản lưu lượng dữ liệu đầu vào. Khi lưu lượng mạng giảm xuống dưới 20% dung lượng đỉnh, SNN tự động ngắt xung 8/10 lõi mà không gây tràn bộ đệm FIFO.
  4. Phát hiện nghịch lý về chi phí phần cứng SNN: Mạch điều khiển SNN dạng số (Digital SNN Controller) chỉ chiếm 3,2% tổng diện tích chip và tiêu thụ chưa đến 1,8% tổng công suất toàn hệ thống, chứng minh tính khả thi vượt trội khi nhúng trực tiếp khối phỏng thần kinh vào kiến trúc mật mã phần cứng.
Công suất tiêu thụ trung bình (mW)
1200 ┌────────────────────────────────────────────────────────┐
     │  ■ MCryptCores truyền thống (Không Clock Gating)       │
1000 │  ▦ Spike-MCryptCores (Điều khiển bằng SNN)             │
     │                                                        │
 800 │  ┌──────┐                                              │
     │  │      │                                              │
 600 │  │      │      ┌──────┐                                │
     │  │      │ ┌──┐ │      │                                │
 400 │  │      │ │  │ │      │ ┌──┐     ┌──────┐              │
     │  │      │ │  │ │      │ │  │     │      │ ┌──┐         │
 200 │  │      │ │  │ │      │ │  │     │      │ │  │         │
     └──┴──────┴─┴──┴─┴──────┴─┴──┴─────┴──────┴─┴──┴─────────┘
        Tải cao (80-100%)  Tải vừa (40-60%)   Tải thấp (10-30%)
        [Tiết kiệm ~39%]   [Tiết kiệm ~52%]   [Tiết kiệm ~67%]

Implications đa chiều

  • Ý nghĩa lý thuyết: Thiết lập nguyên lý thiết kế mới trong ngành kiến trúc máy tính: tích hợp bộ điều khiển phỏng thần kinh học máy trực tiếp vào cấp độ thanh ghi của các bộ xử lý mã hóa chuyên dụng.
  • Ý nghĩa phương pháp luận: Cung cấp quy trình hoàn chỉnh từ khâu mô hình hóa toán học màng nơ-ron LIF, lượng tử hóa sau huấn luyện (Post-Training Quantization - PTQ) đến việc sinh mã RTL phần cứng tự động cho các bộ điều khiển SNN.
  • Ứng dụng thực tiễn: Cung cấp lõi IP mã hóa tốc độ cao cho các nhà sản xuất chip viễn thông, thiết bị định tuyến 5G/6G, trung tâm dữ liệu đám mây và hệ thống cổng IoT công nghiệp.
  • Chính sách và Tiêu chuẩn hóa: Hỗ trợ hiện thực hóa quy chuẩn mã hóa quốc gia TCVN 7816:2007 và tiêu chuẩn FIPS 197 trên các nền tảng phần cứng thương mại do Việt Nam tự chủ thiết kế.

Limitations và Future Research

Mặc dù đạt được những kết quả đột phá, luận án thẳng thắn thừa nhận các giới hạn kỹ thuật:

  • Tiến trình công nghệ đánh giá: Các kết quả thực thi dừng lại ở bước tổng hợp logic và thiết kế layout sau vị trí/định tuyến (post-layout) trên thư viện mẫu chuẩn CMOS 45 nm Nangate Open Cell Library, chưa tiến hành chế tạo thử nghiệm vi mạch thực tế (tape-out).
  • Phạm vi khóa mã: Thiết kế tập trung chủ yếu vào thuật toán mã hóa đối xứng AES-128 bit; chưa tích hợp khả năng tái cấu hình linh hoạt cho độ dài khóa 192 bit và 256 bit trên cùng một cấu hình lõi đơn.
  • Chế độ mã hóa xác thực: Đề xuất chế độ Galois/Counter Mode (AES-GCM) ở Chương 3 mới dừng lại ở mức thiết kế kiến trúc và mô phỏng chức năng, chưa hoàn thiện layout chi tiết cho phần tính toán hàm băm Galois Hash ($\text{GHASH}$).

Chương trình nghiên cứu 10 năm tiếp theo được định hình qua 4 hướng:

  1. Thực hiện tape-out cấu trúc vi mạch Spike-MCryptCores trên các tiến trình công nghệ bán dẫn tiên tiến (FinFET 16 nm / 7 nm).
  2. Tích hợp khả năng học trực tuyến trên chip (On-chip Online Learning) cho bộ điều khiển SNN sử dụng quy tắc biến đổi độ dẫn khớp thần kinh theo thời gian xung (Spike-Timing-Dependent Plasticity - STDP).
  3. Nghiên cứu cơ chế phòng chống các cuộc tấn công kênh kề (Side-Channel Attacks - SCA) như phân tích công suất vi sai (DPA) và phân tích điện từ (EMA) trên cấu trúc đa lõi.
  4. Mở rộng kiến trúc sang các chuẩn mật mã hậu lượng tử (Post-Quantum Cryptography - PQC) như Kyber và Dilithium.

Tác động và ảnh hưởng

  • Tác động học thuật: Mở ra giao điểm nghiên cứu mới giữa lĩnh vực bảo mật phần cứng (Hardware Security) và tính toán phỏng não (Neuromorphic Engineering), ước tính thu hút sự trích dẫn lớn từ các tạp chí quốc tế hàng đầu (IEEE TIFS, IEEE TVLSI, IEEE TCAS).
  • Chuyển dịch công nghiệp: Giúp các doanh nghiệp thiết kế bán dẫn tối ưu hóa chi phí năng lượng cho các dòng chip xử lý biên, đáp ứng tiêu chuẩn xanh trong chuyển đổi số công nghiệp.
  • Chủ quyền công nghệ quốc gia: Đóng góp năng lực thiết kế lõi IP bảo mật cấp cao, giảm thiểu sự phụ thuộc vào các khối phần cứng mã hóa ngoại nhập trong các hạ tầng truyền thông trọng yếu của nhà nước và quốc phòng.

Đối tượng hưởng lợi

  • Nghiên cứu sinh & Nhà khoa học trẻ: Tiếp cận một phương pháp luận mẫu mực về tối ưu hóa phần cứng và quy trình thiết kế vi mạch ASIC từ RTL đến GDSII.
  • Chuyên gia nghiên cứu cấp cao (Senior Academics): Kế thừa mô hình toán học kết hợp giữa phân phối Poisson của dữ liệu truyền thông và động lực học nơ-ron LIF trong quản lý tài nguyên vi hệ thống.
  • Kỹ sư R&D công nghiệp Bán dẫn: Nhận chuyển giao các khối thiết kế RTL bằng VHDL được tối ưu hóa về diện tích và thời gian thực, có thể tích hợp ngay vào các SoC thương mại.
  • Cơ quan hoạch định chính sách an toàn thông tin: Sở hữu cứ liệu khoa học thực chứng để xây dựng các quy chuẩn kỹ thuật bắt buộc về bảo mật phần cứng cho thiết bị IoT nhập khẩu và nội địa.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Luận án đã mở rộng lý thuyết tính toán phỏng não (Neuromorphic Computing) trong miền điều khiển vi mạch số thông qua việc thiết lập tương quan giải tích giữa tốc độ phát xung (Spiking Firing Rate) của mô hình nơ-ron LIF với hệ số hoạt động chuyển mạch $\alpha$ trong lý thuyết tiêu tán công suất vi mạch CMOS. Điều này chứng minh rằng mạng SNN có thể đóng vai trò như một bộ giải mã lưu lượng mạng phi tuyến tính cực kỳ chính xác với chi phí phần cứng không đáng kể.

2. Đột phá về phương pháp luận nghiên cứu khi so sánh với các công trình quốc tế?

So với nghiên cứu của Pammu et al. (2015) (sử dụng 9 lõi 8-bit không đồng bộ với khối khóa nhân bản riêng rẽ) và Al-Ani et al. (2017) (đường ống 5 tầng trên FPGA không có điều khiển công suất), luận án đã tạo đột phá phương pháp luận bằng cách kết hợp: (1) Kiến trúc chia sẻ khối mở rộng khóa (Shared KeyExpansion) đa lõi giúp tiết kiệm 31,4% diện tích, và (2) Bộ điều khiển SNN ngắt xung động theo sự kiện trên tiến trình ASIC 45 nm, đạt hiệu năng vượt trội 1 Tbps.

3. Phát hiện thực nghiệm gây bất ngờ nhất có dữ liệu minh chứng?

Đó là khả năng tiết kiệm năng lượng của bộ điều khiển SNN không suy giảm tuyến tính theo lưu lượng mà tăng vọt khi hệ thống bước vào chế độ tải bùng nổ không đồng đều (bursty traffic). Ở các kịch bản lưu lượng ngắt quãng điển hình của IoT, hệ thống đạt mức cắt giảm công suất động lên tới $67%$, trong khi vẫn đảm bảo độ trễ xử lý gói tin dưới 15 ns, vượt xa các thuật toán quản lý năng lượng truyền thống dựa trên ngưỡng tĩnh.

4. Quy trình sao chép thực nghiệm (Replication Protocol) có được cung cấp đầy đủ?

Luận án cung cấp chi tiết toàn bộ mã nguồn mô phỏng thuật toán trên Python, mã nguồn phần cứng RTL hoàn chỉnh bằng VHDL (trình bày tại Phụ lục B), cấu hình tham số các tầng nơ-ron, tập vector kiểm chuẩn NIST FIPS 197 và các script tổng hợp trên công cụ Synopsys Design Compiler / Cadence Innovus.

5. Lộ trình phát triển 10 năm tiếp theo được định hình ra sao?

Lộ trình 10 năm tập trung vào 3 cột mốc: (1) Tape-out thành công chip thử nghiệm Spike-MCryptCores trên tiến trình 16 nm FinFET (2024-2026); (2) Nhúng cơ chế học trực tuyến không giám sát STDP và mở rộng cho mật mã khóa công khai ECC/RSA (2027-2030); (3) Phát triển bộ xử lý đồng mật mã lai ghép giữa AES và mật mã hậu lượng tử (PQC) điều khiển hoàn toàn bằng cấu trúc thần kinh đa lõi (2031-2034).

Kết luận

Luận án của tác giả Đồng Phạm Khôi là một công trình khoa học xuất sắc, thể hiện sự am hiểu sâu sắc về kỹ thuật vi mạch số và mật mã học hiện đại với 5 đóng góp cốt lõi:

  1. Thiết kế và kiểm chứng thành công kiến trúc AES đơn lõi đạt thông lượng kỷ lục 111,3 Gbps, độ trễ 12,6 ns trên công nghệ CMOS 45 nm.
  2. Sáng tạo kiến trúc phần cứng đa lõi song song MCryptCores với cơ chế chia sẻ khối KeyExpansion, đạt mốc thông lượng Terabit (1 Tbps).
  3. Tiên phong đề xuất và thực thi nền tảng Spike-MCryptCores tích hợp bộ điều khiển phỏng thần kinh SNN, giúp cắt giảm từ 39% đến 67% công suất tiêu thụ của hệ thống.
  4. Xây dựng trọn vẹn chu trình phương pháp luận từ mô phỏng thuật toán phần mềm, huấn luyện chuyển đổi ANN-to-SNN đến tổng hợp logic và bố trí vật lý ASIC.
  5. Mở ra 3 hướng nghiên cứu mới: vi mạch mật mã phỏng thần kinh (Neuromorphic Cryptographic ICs), hệ thống quản lý năng lượng tự thích ứng trên chip và kiến trúc đa lõi thông lượng siêu cao cho mạng truyền thông 6G tương lai.
