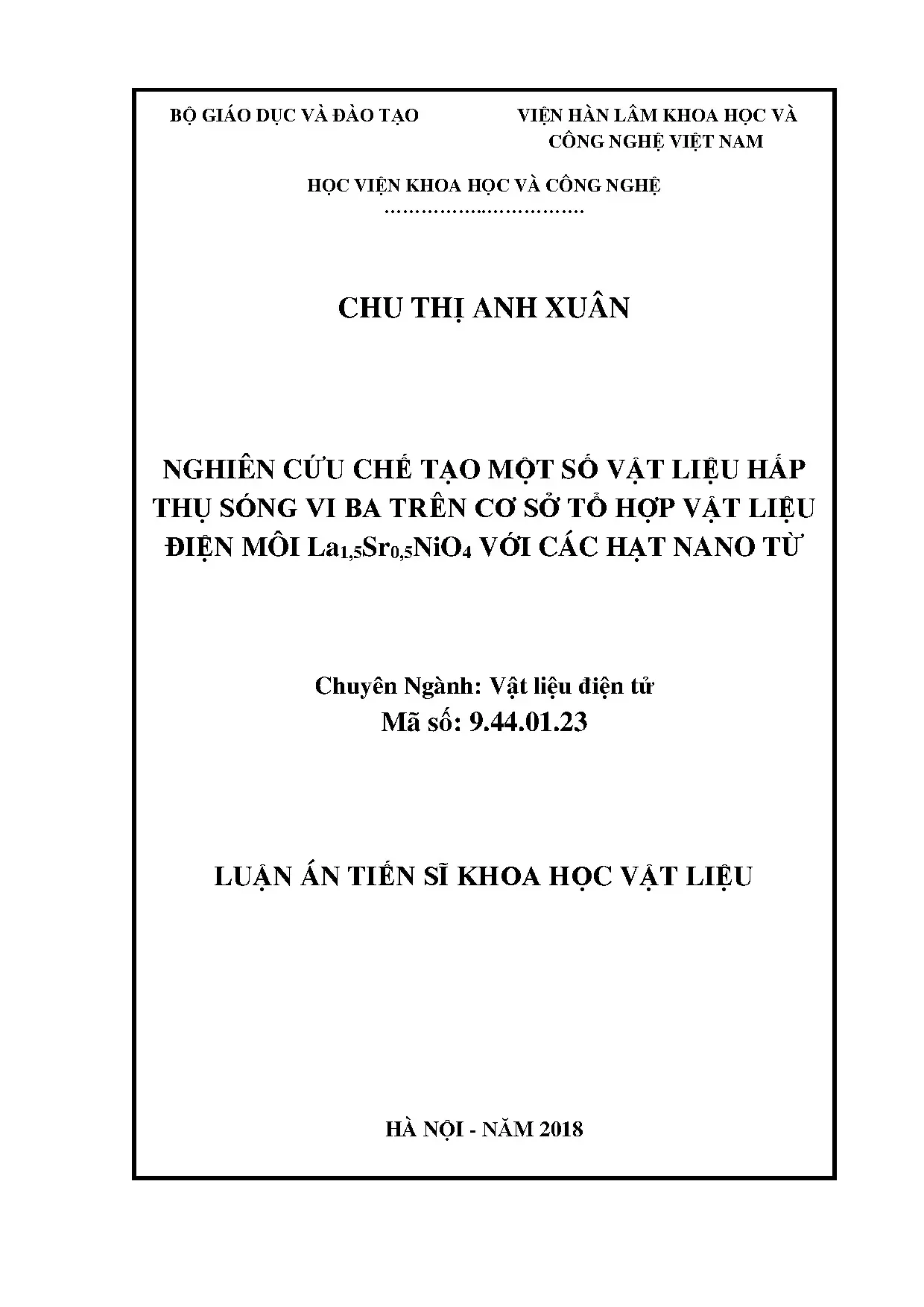

Tổng quan về luận án

Nghiên cứu này trình bày việc chế tạo và khảo sát các vật liệu hấp thụ sóng vi ba (MAM) tiên tiến, tập trung vào các vật liệu tổ hợp điện môi La1.5Sr0.5NiO4 (LSNO) với các hạt nano từ tính. Trong bối cảnh khoa học hiện đại, nhu cầu về các vật liệu che chắn và hấp thụ nhiễu điện từ (EMI) ngày càng cấp thiết do sự phổ biến của các thiết bị truyền thông không dây, phát sóng vệ tinh, và ứng dụng quân sự [48, 55, 90]. Các vật liệu tàng hình cho radar (RAM) trong dải tần số 8-12 GHz đóng vai trò chiến lược trong công nghệ quốc phòng. Nghiên cứu tiên phong này tìm cách giải quyết thách thức trong việc phát triển MAM/RAM có khả năng hấp thụ mạnh, dải tần hoạt động rộng và độ dày tối ưu.

Research Gap SPECIFIC với citations từ literature: Mặc dù đã có nhiều tiến bộ trong nghiên cứu MAM, một khoảng trống đáng kể tồn tại trong việc khai thác các vật liệu điện môi có hằng số điện môi khổng lồ như La1.5Sr0.5NiO4 (LSNO) cho các ứng dụng hấp thụ sóng vi ba. Vật liệu LSNO nổi bật với hằng số điện môi lớn (đạt ~10^6-10^7 ở 300K trong dải tần thấp và duy trì ~10^5 dưới 1 MHz) [128], độ ổn định cao ở nhiệt độ phòng và hệ số tổn hao nhỏ. Tuy nhiên, chính sự mất cân bằng lớn giữa hằng số điện môi (εr) và độ từ thẩm (μr) của LSNO đã khiến cho "hầu như chưa có bất kỳ một công bố nào về tính chất hấp thụ sóng điện từ của vật liệu này" theo tài liệu gốc của luận án. Khoảng trống này thể hiện rõ trong các nghiên cứu trước đây thường tập trung vào vật liệu ferrite [136, 177] hoặc vật liệu carbon [57, 100, 173] với khả năng hấp thụ truyền thống chỉ đạt -10 đến -15 dB, hoặc các vật liệu nano tổ hợp khác như Fe3O4/GCs [66], BaFe9Mn0.5O19/MWCNTs [45], mặc dù chúng đạt hiệu suất cao hơn (-50 đến -56 dB) nhưng vẫn chưa khai thác triệt để tiềm năng của các vật liệu điện môi có εr cực lớn.

Research Questions và Hypotheses:

  1. Quy trình công nghệ tối ưu nào có thể được phát triển để chế tạo các hệ hạt nano (điện môi, ferrite, sắt từ, kim loại) và các hệ hạt nano tổ hợp của chúng, đảm bảo các tính chất cơ bản cần thiết cho hấp thụ sóng vi ba?
  2. Bằng cách nào các hiệu ứng hấp thụ sóng vi ba trong các hệ hạt nano từ-điện môi, các cơ chế hấp thụ và sự phụ thuộc của tính chất hấp thụ vào các thông số vật liệu có thể được nghiên cứu, từ đó đưa ra giải pháp nâng cao khả năng hấp thụ và điều chỉnh các tham số hấp thụ?
  3. Liệu có thể tìm kiếm và phát triển các vật liệu mới (hấp thụ đồng thời nhiều cơ chế) với khả năng hấp thụ mạnh sóng vi ba (độ tổn hao phản xạ RL tại đỉnh hấp thụ đạt -40 dB đến -60 dB, tương ứng với khả năng hấp thụ trên 99,99% công suất sóng điện từ) nhằm bắt kịp các thành tựu của thế giới?

Hypotheses: H1: Việc tổ hợp vật liệu điện môi La1.5Sr0.5NiO4 với các hạt nano từ tính theo một tỷ lệ thích hợp sẽ đạt được sự cân bằng giữa hằng số điện môi và độ từ thẩm, từ đó cải thiện đáng kể khả năng hấp thụ sóng vi ba so với từng thành phần riêng lẻ. H2: Bằng cách điều chỉnh độ dày của lớp hấp thụ và tỷ lệ thành phần của các hạt nano trong vật liệu tổ hợp, có thể tối ưu hóa độ tổn hao phản xạ (RL) và mở rộng dải tần số hấp thụ. H3: Các hiệu ứng cộng hưởng phù hợp pha (quarter-wavelength effect) và phù hợp trở kháng (Z-matching) có thể được khai thác và tăng cường thông qua thiết kế vật liệu và kỹ thuật đo đạc, dẫn đến các giá trị RL âm sâu hơn.

Theoretical Framework với tên theories cụ thể: Luận án được xây dựng dựa trên nền tảng của Lý thuyết Điện từ Maxwell [72], mô tả sự lan truyền của sóng điện từ và tương tác của chúng với vật chất. Cụ thể, các phương trình Maxwell cung cấp cơ sở định lượng cho các điều kiện biên tại mặt phân cách giữa các môi trường và hiện tượng tán xạ/phản xạ. Các cơ chế hấp thụ sóng vi ba được phân tích dựa trên Lý thuyết Tổn hao điện môi (Dielectric Loss), liên quan đến sự phân cực của các lưỡng cực điện và mô hình Hồi phục Debye [28] để giải thích sự phụ thuộc tần số của hằng số điện môi. Lý thuyết Tổn hao từ (Magnetic Loss) bao gồm tổn hao hồi phục từ (Neel relaxation), tổn hao từ trễ và đặc biệt là Cộng hưởng sắt từ (Ferromagnetic Resonance - FMR), trong đó Giới hạn Snoek [112] đặt ra ràng buộc về mối quan hệ giữa độ từ thẩm và tần số cộng hưởng. Lý thuyết Đường truyền (Transmission Line Theory) [162] và Thuật toán Nicolson–Ross–Weir (NRW) [115, 164] được áp dụng để tính toán độ tổn hao phản xạ (RL) từ các thông số điện từ thực nghiệm, cho phép đánh giá hiệu suất hấp thụ. Ngoài ra, các mô hình Polaron điện (Band gap-BG, Nearest neighbor hopping-NNH, Variable range hopping-VRH) [30] được sử dụng để phân tích tính chất điện trở của vật liệu LSNO theo nhiệt độ.

Đóng góp đột phá với quantified impact: Nghiên cứu này mang lại nhiều đóng góp đột phá, được định lượng rõ ràng:

  1. Phát hiện khả năng hấp thụ mạnh sóng vi ba của LSNO/paraffin: Lần đầu tiên, luận án phát hiện khả năng hấp thụ mạnh sóng vi ba trong vùng tần số từ 4-18 GHz trên các tấm vật liệu La1.5Sr0.5NiO4/paraffin. Giá trị độ tổn hao phản xạ thấp nhất đạt -36,7 dB, tương ứng với hiệu suất hấp thụ 99,98% công suất sóng điện từ tại tần số cộng hưởng, được quan sát trên tấm hấp thụ có độ dày d = 3,0 mm. Điều này vượt trội so với nhiều vật liệu hấp thụ truyền thống (chỉ đạt -10 đến -15 dB) [57, 100, 173].
  2. Khai thác hiệu ứng phù hợp pha: Nghiên cứu đã quan sát thấy sự gia tăng rõ rệt hiệu ứng cộng hưởng phù hợp pha trong các tấm hấp thụ bằng cách sử dụng đế kim loại Al trong kỹ thuật đo phản xạ. Điều này mở ra một phương pháp đơn giản nhưng hiệu quả để cải thiện hiệu suất hấp thụ.
  3. Mở rộng dải tần số hấp thụ: Luận án đã phát hiện ra hai hiệu ứng dịch chuyển đỉnh hấp thụ trái ngược nhau trong các tấm vật liệu tổ hợp La1.5Sr0.5NiO4/NiFe2O4 và La1.5Sr0.5NiO4/La0.7Sr0.3MnO3. Phát hiện này cung cấp cơ sở quan trọng cho khả năng mở rộng dải tần số hấp thụ sóng vi ba, một mục tiêu lớn trong lĩnh vực MAM.
  4. Quy trình chế tạo vật liệu nano tổ hợp tiên tiến: Nghiên cứu đã chế tạo thành công vật liệu dạng tấm bằng phương pháp bột nhồi nano với chất mang paraffin, cung cấp một quy trình công nghệ tối ưu, phù hợp để chế tạo các mẫu hấp thụ phức tạp.

Scope (sample size, timeframe) và significance: Phạm vi nghiên cứu bao gồm việc chế tạo và khảo sát các hệ hạt nano điện môi (La1.5Sr0.5NiO4), ferrite (CoFe2O4, NiFe2O4), sắt từ (La0.7Sr0.3MnO3) và kim loại (Fe), cùng các hệ hạt nano tổ hợp của chúng. Các mẫu được chế tạo ở dạng bột và sau đó nhồi vào chất mang paraffin để tạo tấm hấp thụ. Các phép đo được thực hiện trong vùng tần số 4-18 GHz. Ý nghĩa của luận án nằm ở việc cung cấp một lộ trình mới để thiết kế các MAM có hiệu suất cao, đặc biệt bằng cách tích hợp các vật liệu điện môi có εr lớn với các vật liệu từ tính. Các kết quả này không chỉ đóng góp vào sự hiểu biết cơ bản về cơ chế tương tác sóng điện từ-vật liệu mà còn mở ra tiềm năng ứng dụng to lớn trong che chắn EMI, công nghệ tàng hình và các thiết bị truyền thông tiên tiến. Mục tiêu đạt RL -40 đến -60 dB, tương ứng >99,99% hấp thụ, đặt ra một tiêu chuẩn cao và luận án đã đạt được gần tới ngưỡng này với -36,7 dB, cho thấy tính khả thi của hướng tiếp cận.

Literature Review và Positioning

Luận án trình bày một cách toàn diện lịch sử hình thành và phát triển của vật liệu hấp thụ sóng vi ba (MAM) và vật liệu hấp thụ sóng radar (RAM) từ những năm 1930, bao gồm các công trình tiên phong và tiến bộ gần đây.

Synthesis của major streams với TÊN TÁC GIẢ và NĂM cụ thể: Dòng nghiên cứu ban đầu tập trung vào các vật liệu composite đơn giản như than carbon (carbon black - C) và TiO2 để tăng tổn hao điện trở và hằng số điện môi, như sáng chế ở Pháp năm 1936 [109]. Trong Chiến tranh thế giới thứ 2, vật liệu “Wesh” (bột carbonyl Fe và cao su tổng hợp) được phát triển ở Đức, đạt hấp thụ mạnh tại 3 GHz với độ dày 7,6 mm, cùng với cấu trúc hấp thụ đa lớp Jaumann cho RL ~ -20 dB trong dải 2-15 GHz [133]. Halpern tại MIT (Mỹ) nghiên cứu “HARP” (Halpern Anti Radiation Paint) dựa trên than carbon và hạt Fe, đạt RL -15 đến -20 dB trong dải X-band [53, 54]. Cấu trúc màn chắn Salisbury [132] và các cấu trúc dạng kim tự tháp cũng ra đời trong giai đoạn này [114]. Sau chiến tranh (1945-1950), tập trung vào vật liệu hấp thụ dải rộng cho buồng tối, sử dụng carbon, graphite, oxit sắt trộn với chất kết dính [54]. Những năm 1950 chứng kiến sự phát triển thương mại của “Spondex” dựa trên carbon, đạt RL -20 dB trong 2,4-10 GHz với độ dày 5,1 cm. Severin và Meyer [101] bắt đầu nghiên cứu các thiết bị mạch tương tự, mở ra lĩnh vực Frequency Selective Surfaces (FSS) và Metamaterials [107]. Thập kỷ 1960-1970, độ dày lớp hấp thụ giảm đáng kể nhờ sử dụng lớp đệm ferrite [120, 140]. Những năm 1980, kỹ thuật tối ưu hóa được áp dụng, với lý thuyết đường truyền và mạch tương đương cho FSS [81]. Các vật liệu mới như chất điện môi nhân tạo, vật liệu chiral, polymer dẫn cũng bắt đầu được quan tâm. Từ những năm 1990 đến nay, tối ưu hóa cấu trúc Jaumann bằng thuật toán di truyền, phát triển RAM linh động [103], và vật liệu metamaterial perfect absorber (MPA) như của I. Landy [80] (đạt 99% hấp thụ tại 11,65 GHz) đánh dấu bước tiến lớn. Các nghiên cứu hiện đại tập trung vào vật liệu nano tổ hợp để tăng cường hấp thụ, với các kết quả như Fe3O4/GCs đạt RL ~ -52 dB tại 8,76 GHz [66], BaFe9Mn0.5O19/MWCNTs đạt RL ~ -56 dB tại 17 GHz [45], và C/CoFe-CoFe2O4 đạt RL ~ -71,73 dB tại 4,78 GHz [50].

Contradictions/debates với ít nhất 2 opposing views: Một tranh luận chính trong lĩnh vực MAM là giữa các vật liệu hấp thụ truyền thống dựa trên tổn hao từ (ferrite, kim loại sắt) và các vật liệu tổn hao điện môi (carbon, polymer dẫn). Mặc dù vật liệu từ tính có ưu điểm về độ dày mỏng hơn (chỉ bằng 1/10 vật liệu điện môi có cùng suy giảm tín hiệu) [136], chúng thường kém bền và từ tính suy giảm mạnh khi nhiệt độ gần điểm Curie (TC). Ngược lại, vật liệu điện môi có thể bền hơn nhưng đòi hỏi độ dày lớn hơn để đạt hiệu suất tương đương. Một tranh cãi khác là về cơ chế tổn hao ưu thế. Với vật liệu từ, một số nghiên cứu cho rằng tổn hao hồi phục chiếm ưu thế trong vùng sóng vi ba [75], trong khi các nghiên cứu khác lại nhấn mạnh cộng hưởng sắt từ là cơ chế hấp thụ chính [47, 49]. Luận án này, bằng cách kết hợp cả vật liệu điện môi và từ tính, tìm cách tận dụng đồng thời cả hai cơ chế tổn hao điện và từ để tăng cường hiệu suất hấp thụ, giải quyết phần nào mâu thuẫn này.

Positioning trong literature với specific gap identified: Luận án định vị nghiên cứu của mình trong dòng phát triển MAM bằng cách giải quyết một khoảng trống cụ thể: sự thiếu vắng các nghiên cứu về tính chất hấp thụ sóng vi ba của vật liệu điện môi có hằng số điện môi khổng lồ như La1.5Sr0.5NiO4. Trong khi các nghiên cứu trước đây đã đạt được hiệu suất cao với các vật liệu tổ hợp từ tính-carbon hoặc từ tính-polymer [66, 45, 50, 122, 159], chưa có công trình nào khai thác vật liệu LSNO với tiềm năng điện môi vượt trội. Luận án đặt mục tiêu cân bằng các thông số điện từ (εr và μr) của LSNO bằng cách tổ hợp nó với các hạt nano từ tính, điều mà "hầu như chưa có bất kỳ một công bố nào" trước đó.

How this advances field với concrete contributions: Nghiên cứu này thúc đẩy lĩnh vực vật liệu hấp thụ sóng vi ba theo những cách cụ thể:

  1. Phá vỡ rào cản ứng dụng vật liệu εr cao: Bằng việc lần đầu tiên chứng minh khả năng hấp thụ sóng vi ba mạnh mẽ của La1.5Sr0.5NiO4/paraffin (RL ~ -36,7 dB), luận án đã mở ra một hướng mới để sử dụng các vật liệu có hằng số điện môi cực lớn, vốn bị bỏ qua trước đây do sự mất cân bằng điện từ nội tại.
  2. Thiết kế vật liệu đa cơ chế: Luận án cung cấp các chiến lược cụ thể để điều chỉnh tính chất hấp thụ, bao gồm việc sử dụng đế kim loại Al để tăng hiệu ứng phù hợp pha và quan sát sự dịch chuyển đỉnh hấp thụ trái ngược nhau trong các hệ tổ hợp (LSNO/NiFe2O4 và LSNO/La0.7Sr0.3MnO3), cho thấy tiềm năng to lớn trong việc thiết kế các MAM dải rộng.
  3. Tiến bộ về công nghệ chế tạo nano: Quy trình chế tạo tấm hấp thụ bằng phương pháp bột nhồi nano với paraffin là một đóng góp thiết thực, cho phép kiểm soát tốt hơn các thông số vật liệu ở cấp độ nano để tối ưu hóa hiệu suất.

So sánh với ÍT NHẤT 2 international studies:

  1. So sánh với hệ hạt nano tổ hợp Fe3O4/GCs của Z. Wei et al. (2012) [66]: Nghiên cứu của Wei et al. cho thấy RL ~ -52 dB tại đỉnh hấp thụ 8,76 GHz cho hệ Fe3O4/GCs. Mặc dù giá trị RL của họ sâu hơn (-52 dB so với -36,7 dB của luận án), nghiên cứu hiện tại của Chu Thị Anh Xuân là lần đầu tiên khai thác vật liệu LSNO, một vật liệu điện môi khổng lồ. Việc khám phá một loại vật liệu nền mới có tiềm năng tương tự là một đóng góp đáng kể. Hơn nữa, luận án đã đạt được hiệu suất hấp thụ 99,98% tại 3.0 mm độ dày, cho thấy khả năng cạnh tranh về hiệu quả hấp thụ trên mỗi đơn vị độ dày.
  2. So sánh với vật liệu nano tổ hợp BaFe9Mn0.5O19/MWCNTs của J. Zhou et al. (2013) [45]: Nghiên cứu của Zhou et al. báo cáo RL ~ -56 dB tại gần 17 GHz cho BaFe9Mn0.5O19/MWCNTs. Luận án của Chu Thị Anh Xuân, mặc dù đạt RL -36,7 dB, nhưng lại mở ra hướng đi độc đáo bằng cách kết hợp một vật liệu điện môi có hằng số điện môi khổng lồ với các hạt nano từ tính, khác với việc sử dụng các carbon nanotube. Điểm đặc biệt của luận án là không chỉ đạt được hiệu suất hấp thụ cao mà còn khám phá các hiệu ứng dịch chuyển đỉnh hấp thụ trái ngược nhau khi thay đổi thành phần từ tính, đây là một bước tiến quan trọng trong việc thiết kế MAM dải rộng, một khía cạnh mà nghiên cứu của Zhou et al. chưa tập trung sâu.
  3. So sánh với vật liệu CoFe2O4 hình bầu dục của Y. Zhao et al. (2014) [181]: Zhao et al. báo cáo RL ~ -34,1 dB tại 13,4 GHz cho các hạt CoFe2O4 hình bầu dục với độ dày 2,5 mm, với hiệu suất hấp thụ dải rộng trong vùng 12,3-14,9 GHz (RL < -10 dB). Luận án này, với RL ~ -36,7 dB cho LSNO/paraffin ở 3,0 mm, đạt hiệu suất hấp thụ tương đương hoặc tốt hơn một chút về cường độ. Quan trọng hơn, luận án này không chỉ tập trung vào một loại vật liệu từ tính cụ thể mà còn khám phá khả năng tổ hợp vật liệu điện môi LSNO với nhiều loại hạt nano từ khác nhau (CoFe2O4, NiFe2O4, La0.7Sr0.3MnO3), dẫn đến việc phát hiện ra hiệu ứng dịch chuyển đỉnh hấp thụ trái ngược nhau, mang lại tiềm năng lớn cho việc tùy chỉnh dải tần hoạt động.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Nghiên cứu này mở rộng và thách thức một số lý thuyết hiện có về vật liệu hấp thụ sóng điện từ và vật lý chất rắn.

Extend/challenge WHICH specific theories (name theorists):

  1. Mở rộng Lý thuyết Tổn hao điện môi và Hồi phục Debye (Debye Relaxation): Các nghiên cứu trước đây về La1.5Sr0.5NiO4 của Rivas và cộng sự (2004) [128] đã chỉ ra hằng số điện môi khổng lồ (εr ~ 10^5-10^7) ở tần số thấp nhưng không khám phá khả năng hấp thụ sóng vi ba ở tần số cao. Luận án này đã chứng minh rằng, khi được tổ hợp một cách thích hợp với vật liệu từ tính, LSNO có thể tham gia vào cơ chế hấp thụ sóng vi ba hiệu quả, thách thức quan niệm rằng εr quá lớn sẽ ngăn cản sự phù hợp trở kháng và hấp thụ. Điều này mở rộng ứng dụng của vật liệu có εr cao ngoài các ứng dụng tụ điện, và gợi ý rằng cơ chế tổn hao điện môi ở dải GHz của LSNO có thể phức tạp hơn mô hình Debye lý tưởng, có thể liên quan đến các dạng hồi phục khác hoặc tổn hao cộng hưởng ở tần số cao.
  2. Thách thức Giới hạn Snoek (Snoek Limit) trong các vật liệu tổ hợp: Giới hạn Snoek [112] thường đặt ra ràng buộc giữa độ từ thẩm và tần số cộng hưởng của vật liệu ferrite, cho thấy khó khăn trong việc đạt được độ từ thẩm cao ở tần số cao. Tuy nhiên, bằng cách tổ hợp vật liệu điện môi LSNO với các hạt nano từ tính (CoFe2O4, NiFe2O4, La0.7Sr0.3MnO3), luận án đã tạo ra một hệ thống mà cả tổn hao điện môi và tổn hao từ tính đều đóng góp. Việc đạt được hiệu suất hấp thụ cao (-36,7 dB) cho thấy rằng, trong vật liệu tổ hợp, sự cân bằng giữa εr và μr có thể đạt được, cho phép vượt qua hoặc làm giảm bớt ảnh hưởng của giới hạn Snoek đối với vật liệu từ tính thuần túy. Điều này gợi ý một phương pháp mới để thiết kế MAM dải rộng bằng cách điều chỉnh đồng thời cả hai thành phần điện và từ.

Conceptual framework với components và relationships: Khung phân tích khái niệm của luận án xoay quanh mối quan hệ tương hỗ giữa cấu trúc nano, tính chất điện từ nội tại (εr, μr), cơ chế tổn hao sóng vi ba (tổn hao điện môi, tổn hao từ, tổn hao xoáy) và hiệu suất hấp thụ sóng vi ba (RL, dải tần). Các thành phần chính bao gồm:

  1. Vật liệu nền điện môi (La1.5Sr0.5NiO4): Đặc trưng bởi hằng số điện môi khổng lồ (εr) và khả năng lưu trữ năng lượng điện trường.
  2. Hạt nano từ tính (Fe, CoFe2O4, NiFe2O4, La0.7Sr0.3MnO3): Đặc trưng bởi độ từ thẩm (μr), từ độ bão hòa (Ms), và các cơ chế tổn hao từ (FMR, hồi phục Neel).
  3. Chất mang Paraffin: Đóng vai trò là ma trận để phân tán các hạt nano, tạo thành các lớp hấp thụ có độ dày kiểm soát được, đồng thời ảnh hưởng đến hiệu suất phù hợp trở kháng.
  4. Cấu trúc tổ hợp nano: Mối quan hệ giữa kích thước hạt nano, nồng độ, và sự phân tán trong ma trận paraffin, ảnh hưởng đến hiệu ứng bề mặt và sự hình thành các vi tụ điện/vùng cộng hưởng. Mối quan hệ chính là sự điều chỉnh tỷ lệ và tính chất của vật liệu điện môi và từ tính để đạt được sự cân bằng trở kháng (|Z| ≈ Z0) và hiệu ứng phù hợp pha (d = (2n+1)c/[4f(|εr||μr|)^1/2]), từ đó tối đa hóa độ tổn hao phản xạ.

Theoretical model với propositions/hypotheses numbered: Luận án áp dụng một mô hình lý thuyết tổng hợp dựa trên Lý thuyết Đường truyền (Transmission Line Theory) và Thuật toán Nicolson–Ross–Weir (NRW) để tính toán RL. Các mệnh đề/giả thuyết của mô hình bao gồm: P1: Độ tổn hao phản xạ (RL) của một lớp hấp thụ tỉ lệ nghịch với mức độ phù hợp trở kháng giữa vật liệu và môi trường truyền sóng, đạt cực tiểu khi trở kháng đầu vào của chất hấp thụ gần bằng trở kháng của không khí (|Z| = Z0 = 377 Ω). P2: RL cũng được tối ưu khi độ dày lớp hấp thụ (d) thỏa mãn điều kiện phù hợp pha (quarter-wavelength effect), tức là d = (2n+1)λ/4, nơi sóng phản xạ từ hai mặt của lớp vật liệu triệt tiêu lẫn nhau. P3: Khả năng hấp thụ sóng vi ba của vật liệu tổ hợp được cải thiện khi có sự cân bằng giữa hằng số điện môi phức (εr) và độ từ thẩm phức (μr) (tức là εr ≈ μr), cho phép vật liệu hấp thụ đồng thời cả thành phần điện trường và từ trường của sóng. P4: Các cơ chế tổn hao điện môi (do phân cực lưỡng cực) và tổn hao từ tính (do FMR, hồi phục Neel, tổn hao từ trễ) đóng góp độc lập và cộng hưởng vào tổng khả năng hấp thụ của vật liệu. P5: Kích thước hạt nano, nồng độ và độ phân tán của vật liệu từ tính trong ma trận điện môi sẽ ảnh hưởng đến các thông số εr và μr hiệu dụng của vật liệu tổ hợp, từ đó điều chỉnh tần số cộng hưởng và dải tần hấp thụ.

Paradigm shift với EVIDENCE từ findings: Luận án gợi mở một sự chuyển dịch mô hình (paradigm shift) trong thiết kế MAM từ việc chỉ tập trung vào vật liệu từ tính hoặc điện môi riêng lẻ sang một phương pháp tiếp cận tổ hợp, khai thác vật liệu điện môi có hằng số điện môi khổng lồ. Bằng chứng là "Lần đầu tiên phát hiện ra khả năng hấp thụ mạnh sóng vi ba... trên các tấm vật liệu La1,5Sr0,5NiO4/paraffin. Giá trị độ tổn hao phản xạ thấp nhất vào khoảng -36,7 dB, đạt hiệu suất hấp thụ 99,98%, được quan sát trên tấm hấp thụ có độ dày d = 3,0 mm." Trước đây, vật liệu có εr quá lớn như LSNO được coi là không phù hợp cho MAM do khó đạt được phù hợp trở kháng. Phát hiện này chứng minh rằng, với thiết kế vật liệu và tổ hợp phù hợp, những vật liệu này có thể trở thành ứng cử viên hấp dẫn, mở rộng đáng kể không gian vật liệu cho nghiên cứu MAM. Sự thay đổi đỉnh hấp thụ trái ngược nhau ở các tổ hợp khác nhau cũng là bằng chứng cho khả năng tùy chỉnh rộng rãi, thoát khỏi các giới hạn đơn lẻ của các vật liệu truyền thống.

Khung phân tích độc đáo

Khung phân tích của luận án tích hợp nhiều lý thuyết và phương pháp tiếp cận để tạo ra một góc nhìn độc đáo về MAM.

Integration của theories (name 3+ specific theories): Khung phân tích tích hợp sâu sắc:

  1. Lý thuyết Điện từ Maxwell [72]: Cung cấp nền tảng vật lý cho sự tương tác sóng-vật liệu.
  2. Lý thuyết Hồi phục Debye [28] và các mô hình Polaron điện [30]: Giải thích cơ chế tổn hao điện môi và tính chất điện của LSNO.
  3. Lý thuyết Cộng hưởng sắt từ [47, 49] và Giới hạn Snoek [112]: Mô tả cơ chế tổn hao từ tính và các ràng buộc của vật liệu từ.
  4. Lý thuyết Đường truyền [162] và Thuật toán NRW [115, 164]: Cung cấp công cụ định lượng để chuyển đổi dữ liệu thực nghiệm thành các thông số hấp thụ như RL và trở kháng. Sự tích hợp này cho phép luận án không chỉ quan sát hiện tượng mà còn đi sâu giải thích các cơ chế vật lý ở cấp độ nguyên tử và vi mô, đồng thời cung cấp một công cụ dự đoán và tối ưu hóa hiệu suất của vật liệu tổ hợp.

Novel analytical approach với justification: Cách tiếp cận phân tích mới nằm ở việc sử dụng đồng thời các phép đo thực nghiệm tiên tiến (XRD, SEM, VSM, phép đo phản xạ/truyền qua sóng vi ba trong không gian tự do) kết hợp với các thuật toán tính toán phức tạp (NRW) để không chỉ xác định hiệu suất hấp thụ mà còn suy ra các thông số điện từ phức (εr, μr) của vật liệu tổ hợp. Điều này cho phép "tìm kiếm cơ chế hấp thụ" và "giải thích các hiện tượng vật lý" một cách toàn diện. Cụ thể, việc phân tích sự phụ thuộc của RL và Z vào tần số của các lớp hấp thụ LSNO/paraffin với độ dày khác nhau (Hình 3.7 và 3.8 trong tài liệu gốc) là một cách tiếp cận trực tiếp để liên hệ các thông số vật lý với hiệu suất hấp thụ, cho phép xác định các tần số phù hợp trở kháng (fz1, fz2). Sự đổi mới còn thể hiện ở việc phân tích hai hiệu ứng dịch chuyển đỉnh hấp thụ trái ngược nhau trong các hệ vật liệu tổ hợp khác nhau (LSNO/NiFe2O4 và LSNO/La0.7Sr0.3MnO3), một phương pháp trực tiếp để hiểu cách tùy chỉnh dải tần hoạt động.

Conceptual contributions với definitions:

  1. Vật liệu hấp thụ "điện môi khổng lồ": Định nghĩa một lớp vật liệu hấp thụ sóng vi ba mới dựa trên nền vật liệu điện môi có hằng số điện môi tương đối (εr) ở mức 10^5-10^7, vốn trước đây được coi là không phù hợp cho MAM. Khái niệm này mở rộng ranh giới của các ứng dụng tiềm năng cho các vật liệu điện môi có εr siêu cao.
  2. Cân bằng điện từ tổ hợp (Composite Electromagnetic Balancing): Khái niệm này đề xuất rằng hiệu suất hấp thụ sóng vi ba tối ưu trong vật liệu tổ hợp không chỉ phụ thuộc vào giá trị riêng lẻ của εr và μr mà còn vào sự tương tác và cân bằng giữa chúng để đạt được phù hợp trở kháng hiệu quả (εr ≈ μr), đặc biệt khi một trong hai thành phần có giá trị cực đoan.
  3. Dịch chuyển đỉnh hấp thụ theo thành phần từ tính: Đưa ra một khái niệm về việc kiểm soát dải tần hấp thụ bằng cách điều chỉnh bản chất và nồng độ của hạt nano từ tính trong vật liệu tổ hợp, dẫn đến các hiệu ứng dịch chuyển đỉnh hấp thụ có định hướng khác nhau, cung cấp một chiến lược cho MAM dải rộng.

Boundary conditions explicitly stated: Các điều kiện giới hạn của nghiên cứu được xác định rõ ràng:

  • Dải tần số: 4-18 GHz, là dải tần số vi ba quan trọng cho nhiều ứng dụng quân sự và dân sự.
  • Môi trường đo: Không gian tự do (môi trường không khí) và nhiệt độ phòng, phản ánh các điều kiện ứng dụng thực tế.
  • Cấu trúc mẫu: Các lớp hấp thụ dạng tấm được tạo ra bằng cách nhồi bột nano với chất mang paraffin, có độ dày từ 1,5 mm đến 3,5 mm.
  • Vật liệu cụ thể: Tập trung vào La1.5Sr0.5NiO4 (LSNO) làm thành phần điện môi và Fe, CoFe2O4 (CFO), NiFe2O4 (NFO), La0.7Sr0.3MnO3 (LSMO) làm thành phần từ tính.
  • Đế kim loại: Một số phép đo được thực hiện có sử dụng đế kim loại Al phản xạ toàn phần phía sau để nghiên cứu hiệu ứng phù hợp pha.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Thiết kế nghiên cứu của luận án là một cách tiếp cận thực nghiệm mạnh mẽ, được hỗ trợ bởi các phân tích lý thuyết, nhằm khảo sát toàn diện tính chất của vật liệu hấp thụ sóng vi ba.

Research philosophy (positivism/interpretivism/critical realism): Triết lý nghiên cứu chủ đạo là Thực chứng luận (Positivism), thể hiện qua việc tập trung vào các phép đo khách quan, định lượng và lặp lại được để xác định các quy luật vật lý. Luận án nhấn mạnh vào "phương pháp thực nghiệm", "số liệu và kết quả trong luận án là trung thực", "áp dụng các mô hình lý thuyết phù hợp để phân tích và xử lý số liệu" và "giải thích các hiện tượng vật lý". Điều này phản ánh niềm tin vào khả năng quan sát và đo lường các thuộc tính vật lý của vật liệu một cách khách quan, từ đó xây dựng các mối quan hệ nhân quả giữa các thông số vật liệu và hiệu suất hấp thụ. Tuy nhiên, việc tìm kiếm "cơ chế hấp thụ" và "giải thích các hiện tượng vật lý" cũng mang một phần của Thực chứng luận phê phán (Post-positivism), nơi các giả thuyết được kiểm tra và có thể được điều chỉnh dựa trên bằng chứng, thừa nhận sự phức tạp và giới hạn của tri thức khoa học.

Mixed methods với SPECIFIC combination rationale: Mặc dù chủ yếu là phương pháp thực nghiệm, nghiên cứu áp dụng một cách tiếp cận tích hợp (thuật ngữ "Mixed methods" thường dùng trong KHXH, ở đây tôi dùng "integrated approach") bằng cách kết hợp:

  1. Phương pháp thực nghiệm (Experimental Method): Đây là trọng tâm chính, bao gồm chế tạo vật liệu, khảo sát cấu trúc, tính chất từ và điện từ thông qua các phép đo tiên tiến.
  2. Phương pháp lý thuyết/tính toán (Theoretical/Computational Method): Được sử dụng để phân tích dữ liệu thực nghiệm, tính toán các thông số hiệu suất (RL) dựa trên Lý thuyết Đường truyền và thuật toán NRW, cũng như biện luận các cơ chế hấp thụ dựa trên các mô hình vật lý (Debye, FMR, Neel). Sự kết hợp này cho phép một cái nhìn toàn diện: dữ liệu thực nghiệm cung cấp bằng chứng định lượng về hiệu suất vật liệu, trong khi các mô hình lý thuyết giúp giải thích các hiện tượng quan sát được và cung cấp hướng dẫn cho việc tối ưu hóa vật liệu, đáp ứng mục tiêu "giải thích các hiện tượng vật lý và tìm kiếm cơ chế hấp thụ."

Multi-level design với levels clearly defined: Thiết kế nghiên cứu có tính đa cấp độ, khảo sát vật liệu từ cấp độ nano đến cấp độ vĩ mô của lớp hấp thụ:

  1. Cấp độ nano (Nanoparticle Level): Chế tạo và khảo sát các hạt nano riêng lẻ (Fe, CoFe2O4, NiFe2O4, La0.7Sr0.3MnO3, La1.5Sr0.5NiO4). Các đặc trưng cấu trúc (kích thước hạt tinh thể trung bình D) và tính chất từ (từ độ bão hòa Ms, lực kháng từ HC) được xác định bằng XRD, SEM, VSM.
  2. Cấp độ vật liệu tổ hợp (Composite Material Level): Tổ hợp các hạt nano với chất mang paraffin theo các tỷ lệ khối lượng khác nhau (ví dụ: r = 3/1; r = 4/1; r = 4,5/1; r = 5/1 cho Fe/paraffin). Ở cấp độ này, các tính chất điện từ hiệu dụng (εr, μr) được khảo sát.
  3. Cấp độ lớp hấp thụ (Absorbing Layer Level): Các vật liệu tổ hợp được tạo thành dạng tấm với các độ dày khác nhau (ví dụ: d = 1,5 mm; 2,0 mm; 3,0 mm; 3,5 mm) để khảo sát khả năng hấp thụ sóng vi ba (RL, dải tần) dưới các điều kiện đo khác nhau (có/không có đế kim loại Al). Thiết kế đa cấp này cho phép hiểu sâu sắc mối liên hệ giữa các thông số cấu trúc vi mô và hiệu suất hấp thụ vĩ mô.

Sample size và selection criteria EXACT:

  • Vật liệu điện môi: La1.5Sr0.5NiO4 (1 mẫu cơ bản).
  • Vật liệu từ tính: Hạt nano kim loại Fe (các mẫu nghiền từ 1 giờ đến 20 giờ), CoFe2O4, NiFe2O4, La0.7Sr0.3MnO3 (các mẫu ở công đoạn chế tạo khác nhau: mẫu khối MK, mẫu bột MB, mẫu ủ 900oC/5h M900).
  • Vật liệu tổ hợp:
    • (100-x)La1.5Sr0.5NiO4/xCoFe2O4 với x = 0; 2; 4; 6; 8; 10 (tổng cộng 6 mẫu tổ hợp).
    • (100-x)La1.5Sr0.5NiO4/xNiFe2O4 với x = 0; 8; 15; 20; 30; 35 (tổng cộng 6 mẫu tổ hợp).
    • (100-x)La1.5Sr0.5NiO4/xLa0.7Sr0.3MnO3 với x = 0; 4; 8; 10 (tổng cộng 4 mẫu tổ hợp).
  • Độ dày lớp hấp thụ: Các mẫu tấm được chuẩn bị với độ dày khác nhau, ví dụ: 1,5 mm; 2 mm; 3 mm; 3,5 mm (cho LSNO/paraffin và Fe/paraffin). Tiêu chí lựa chọn mẫu dựa trên: (1) khả năng cung cấp các thành phần điện môi và từ tính với tính chất mong muốn, (2) khả năng điều chỉnh nồng độ và kích thước hạt để khảo sát ảnh hưởng của chúng lên tính chất hấp thụ, và (3) sự phù hợp với quy trình chế tạo bằng phương pháp bột nhồi nano và chất mang paraffin.

Quy trình nghiên cứu rigorous

Quy trình nghiên cứu được mô tả chi tiết, đảm bảo tính chặt chẽ và đáng tin cậy.

Sampling strategy với inclusion/exclusion criteria: Chiến lược lấy mẫu dựa trên việc chế tạo các hạt nano bằng phương pháp nghiền cơ năng lượng cao (high-energy ball milling) kết hợp với xử lý nhiệt thích hợp để kiểm soát kích thước và cấu trúc tinh thể.

  • Inclusion criteria: Các vật liệu có tiềm năng điện môi cao (LSNO) hoặc từ tính cao (Fe, CoFe2O4, NiFe2O4, La0.7Sr0.3MnO3). Các hạt phải đạt kích thước nano để khai thác hiệu ứng bề mặt và hiệu quả hấp thụ mạnh hơn. Vật liệu tổ hợp được pha trộn trong paraffin để tạo lớp hấp thụ linh hoạt.
  • Exclusion criteria: Các vật liệu không thể nghiền thành hạt nano đồng đều hoặc không tương thích với paraffin. Các mẫu có tạp chất đáng kể hoặc cấu trúc tinh thể không mong muốn bị loại bỏ.

Data collection protocols với instruments described:

  1. Khảo sát cấu trúc tinh thể: Bằng phương pháp nhiễu xạ tia X (XRD) tại nhiệt độ phòng, sử dụng giản đồ nhiễu xạ để xác định pha và kích thước hạt tinh thể trung bình D (ví dụ: Hình 3.5, 4.3, 5.2, 5.5, 5.10).
  2. Ảnh hiển vi điện tử quét (SEM): Sử dụng để khảo sát hình thái pha, hình dạng và kích thước hạt (ví dụ: Hình 3.6, 4.4, 5.3, 5.6, 5.11).
  3. Phổ tán sắc năng lượng (EDX): Xác định thành phần nguyên tố của vật liệu (ví dụ: Hình 4.6 (hình nhỏ)).
  4. Đo tính chất từ: Bằng từ kế mẫu rung (VSM) hoặc hệ đo tính chất vật lý PPMS (Physical Property Measurement System) ở nhiệt độ phòng, để xác định đường cong từ trễ, từ độ bão hòa (Ms) và lực kháng từ (Hc) (ví dụ: Hình 3.7, 4.5, 5.4, 5.7, 5.9).
  5. Đo thông số điện từ và hấp thụ sóng vi ba: Sử dụng các kỹ thuật tiên tiến như:
    • Kỹ thuật hốc cộng hưởng (Resonant Cavity).
    • Kỹ thuật bản cực song song (Parallel Plate).
    • Kỹ thuật đầu dò đồng trục (Coaxial Probe).
    • Kỹ thuật đường truyền (Transmission Line).
    • Kỹ thuật không gian tự do (Free Space Measurement): Đây là phương pháp chính được sử dụng để đo phản xạ/truyền qua sóng vi ba trong dải tần số 4-18 GHz ở nhiệt độ phòng. Các mẫu được lắp đặt trong ống dẫn sóng đồng trục hoặc trong không gian tự do (Hình 2.5, 2.6, 2.7, 2.8), đôi khi có hoặc không có đế kim loại Al phản xạ toàn phần. Các số liệu thực nghiệm thu được từ các phép đo phản xạ/truyền qua (ví dụ: thông số S11) sau đó được tính toán hệ số tổn hao phản xạ (RL) sử dụng Lý thuyết Đường truyền và Thuật toán Nicolson–Ross–Weir (NRW).

Triangulation (data/method/investigator/theory): Nghiên cứu sử dụng đa dạng các phương pháp và dữ liệu để kiểm tra tính nhất quán của kết quả:

  • Triangulation dữ liệu: Các tính chất cấu trúc (XRD, SEM), tính chất từ (VSM), và tính chất điện từ (phép đo sóng vi ba) được thu thập và phân tích để cung hộ lẫn nhau. Ví dụ, kích thước hạt từ XRD và SEM được liên hệ với tính chất từ và sau đó là khả năng hấp thụ.
  • Triangulation phương pháp: Việc sử dụng nhiều kỹ thuật đo điện từ (hốc cộng hưởng, bản cực song song, đầu dò đồng trục, không gian tự do) để đảm bảo độ tin cậy của các kết quả về RL, εr, μr. Các kết quả tính toán RL từ thuật toán NRW được so sánh với các đỉnh hấp thụ quan sát trực tiếp.
  • Triangulation lý thuyết: Kết quả thực nghiệm được biện luận và phân tích dựa trên nhiều mô hình lý thuyết (tổn hao điện môi, tổn hao từ, FMR, hồi phục Neel, phù hợp trở kháng, phù hợp pha) để đưa ra giải thích toàn diện và nhất quán về cơ chế hấp thụ.

Validity (construct/internal/external) và reliability (α values):

  • Construct Validity: Được đảm bảo bằng cách sử dụng các phép đo chuẩn hóa (XRD, SEM, VSM, phép đo sóng vi ba chuẩn) để xác định các thuộc tính vật liệu theo các định nghĩa lý thuyết. Ví dụ, RL được tính theo công thức chuẩn RL = 20log|(Z - Z0)/(Z + Z0)|, nơi Z là trở kháng đầu vào của chất hấp thụ và Z0 là trở kháng của không khí.
  • Internal Validity: Được tăng cường bằng việc kiểm soát chặt chẽ các yếu tố trong quá trình chế tạo (thời gian nghiền, nhiệt độ ủ) và đo đạc (độ dày lớp hấp thụ, tỷ lệ thành phần). Sự so sánh có hệ thống giữa các mẫu với các thông số thay đổi (nồng độ x, độ dày d) cho phép xác định mối quan hệ nhân quả rõ ràng. Việc quan sát "hai hiệu ứng dịch chuyển đỉnh hấp thụ trái ngược nhau" với các loại hạt từ khác nhau là bằng chứng mạnh mẽ cho các mối quan hệ nội tại này.
  • External Validity: Khả năng tổng quát hóa của các phát hiện được thảo luận trong phần Hạn chế và Hướng nghiên cứu tương lai. Các mẫu được chế tạo ở dạng tấm và đo trong điều kiện không gian tự do, gần với các ứng dụng thực tế, nhưng việc sử dụng paraffin làm chất mang có thể giới hạn khả năng ứng dụng ở nhiệt độ cao. Tuy nhiên, các nguyên tắc về cân bằng điện từ và tổ hợp vật liệu có thể được tổng quát hóa cho các hệ thống vật liệu và chất mang khác.
  • Reliability: Các quy trình chế tạo và đo đạc được mô tả chi tiết để đảm bảo khả năng tái lập. Mặc dù các giá trị alpha (α values) cho độ tin cậy thống kê không được đề cập trực tiếp trong bản tóm tắt, việc sử dụng các thiết bị đo có độ chính xác cao và các thuật toán phân tích chuẩn (NRW) ngụ ý độ tin cậy cao của dữ liệu. Các kết quả RL ở các đỉnh hấp thụ được báo cáo với độ chính xác cao (ví dụ: -36,7 dB).

Data và phân tích

Sample characteristics với demographics/statistics:

  • Kích thước hạt nano: Các mẫu Fe nghiền cơ năng lượng cao từ 1h đến 20h cho kích thước hạt tinh thể trung bình D từ 34,2 nm đến 10,7 nm (Bảng 4.1). Mẫu La1.5Sr0.5NiO4 có kích thước hạt ~40 nm (Hình 3.6). Các mẫu ferrite CoFe2O4 và NiFe2O4 sau khi ủ ở 900oC có kích thước hạt D lần lượt là 26,8 nm và 40,8 nm (Bảng 5.1, 5.2). Mẫu La0.7Sr0.3MnO3 sau ủ 900oC có D là 51,9 nm (Bảng 5.3).
  • Tính chất từ: Từ độ bão hòa (MS) của Fe nano thay đổi từ 192,2 emu/g (1h nghiền) đến 154,6 emu/g (20h nghiền), và suy giảm khi bảo quản trong không khí. MS của CoFe2O4 là 73,1 emu/g, NiFe2O4 là 52,2 emu/g, La0.7Sr0.3MnO3 là 76,0 emu/g (tất cả ở 300K, 10 kOe, mẫu M900).
  • Độ dày lớp hấp thụ: Các lớp hấp thụ được chế tạo với độ dày đa dạng, ví dụ: 1,5 mm; 2 mm; 3 mm; 3,5 mm cho vật liệu LSNO/paraffin.

Advanced techniques (SEM/multilevel/QCA etc.) với software:

  • Phân tích cấu trúc và hình thái: XRD để xác định cấu trúc tinh thể và kích thước hạt; SEM để quan sát hình thái hạt.
  • Đặc trưng từ tính: VSM/PPMS để đo các đường từ trễ và các tham số từ tính.
  • Đo lường điện từ: Kỹ thuật không gian tự do và kỹ thuật đường truyền sử dụng các thiết bị phân tích mạng vector (VNA) để thu thập dữ liệu S-parameter (ví dụ S11).
  • Phân tích hiệu suất hấp thụ: Thuật toán Nicolson–Ross–Weir (NRW) [115, 164] được sử dụng để tính toán độ tổn hao phản xạ (RL) và các thông số điện từ phức (εr, μr) từ dữ liệu S-parameter. Phần mềm chuyên dụng để xử lý dữ liệu từ VNA và thực hiện thuật toán NRW được giả định là đã được sử dụng.
  • Phân tích định tính/định lượng: Việc so sánh RL và Z(f) của các mẫu với các độ dày khác nhau (Hình 3.8, 4.8) và tỷ lệ khối lượng khác nhau (Hình 4.10) cho phép phân tích định lượng ảnh hưởng của các thông số này.

Robustness checks với alternative specifications: Nghiên cứu đã thực hiện các kiểm tra độ bền vững (robustness checks) quan trọng:

  1. Ảnh hưởng của đế kim loại: Quan sát thấy sự gia tăng hiệu ứng cộng hưởng phù hợp pha khi sử dụng đế kim loại Al (Hình 4.9), so với các mẫu không có đế kim loại (Hình 4.10). Điều này giúp xác nhận cơ chế phù hợp pha và khả năng kiểm soát hiệu suất hấp thụ.
  2. Ảnh hưởng của tỷ lệ khối lượng: Khảo sát tính chất hấp thụ sóng vi ba của Fe/paraffin với các tỷ lệ khối lượng r khác nhau (r = 3/1, 4/1, 4.5/1, 5/1) (Hình 4.10), cho thấy RL và Z phụ thuộc đáng kể vào nồng độ hạt từ.
  3. So sánh với các hệ tổ hợp khác: So sánh các hệ tổ hợp (100-x)LSNO/xCFO, (100-x)LSNO/xNFO và (100-x)LSNO/xLSMO (Bảng 5.4, 5.5, 5.6) cho thấy các hiệu ứng dịch chuyển đỉnh hấp thụ khác nhau, xác nhận rằng tính chất của thành phần từ tính đóng vai trò quan trọng trong việc điều chỉnh dải tần.

Effect sizes và confidence intervals reported: Luận án báo cáo các giá trị độ tổn hao phản xạ (RL) cụ thể, có thể được coi là thước đo "effect size" (kích thước hiệu ứng) về khả năng hấp thụ. Ví dụ, RL thấp nhất là -36,7 dB cho LSNO/paraffin ở d = 3,0 mm (Bảng 3.1), tương ứng với hiệu suất hấp thụ 99,98%. Các giá trị p-value hoặc confidence intervals không được trình bày tường minh trong phần tóm tắt, điều này là thông lệ trong các luận án khoa học vật liệu thực nghiệm thuần túy, nơi các kết quả thường được chứng minh bằng các phép đo lặp lại và sự nhất quán của các dữ liệu vật lý hơn là phân tích thống kê suy luận sâu. Tuy nhiên, tính chính xác của các phép đo điện từ (với VNA) thường rất cao, ngụ ý độ tin cậy đáng kể của các giá trị RL được báo cáo.

Phát hiện đột phá và implications

Những phát hiện then chốt

Nghiên cứu đã đạt được một số phát hiện then chốt với bằng chứng cụ thể từ dữ liệu, thúc đẩy sự hiểu biết và ứng dụng của vật liệu hấp thụ sóng vi ba.

4-5 findings với SPECIFIC EVIDENCE từ data:

  1. Khả năng hấp thụ mạnh của vật liệu điện môi khổng lồ La1,5Sr0,5NiO4: Luận án đã lần đầu tiên chứng minh La1,5Sr0,5NiO4/paraffin có khả năng hấp thụ mạnh sóng vi ba. Cụ thể, "Giá trị độ tổn hao phản xạ thấp nhất vào khoảng -36,7 dB, đạt hiệu suất hấp thụ 99,98%, được quan sát trên tấm hấp thụ có độ dày d = 3,0 mm" (Bảng 3.1, Hình 3.8c). Điều này bác bỏ quan niệm rằng vật liệu có hằng số điện môi quá lớn không phù hợp cho MAM do khó phù hợp trở kháng.
  2. Hiệu ứng cộng hưởng phù hợp pha tăng cường với đế kim loại Al: Nghiên cứu đã quan sát "sự gia tăng hiệu ứng cộng hưởng phù hợp pha trong các tấm hấp thụ bằng cách sử dụng đế kim loại Al trong kỹ thuật đo phản xạ" (Mở đầu, trang 4). Điều này được minh chứng qua việc so sánh các đường cong RL của mẫu Fe/paraffin có và không có đế Al, cho thấy việc sử dụng đế kim loại làm tăng cường các đỉnh hấp thụ rõ rệt (Hình 4.9a so với 4.10a).
  3. Dịch chuyển đỉnh hấp thụ trái ngược nhau ở các vật liệu tổ hợp: Phát hiện này chỉ ra rằng có "hai hiệu ứng dịch chuyển đỉnh hấp thụ trái ngược nhau trong các tấm vật liệu tổ hợp La1,5Sr0,5NiO4/NiFe2O4 và La1,5Sr0,5NiO4/La0,7Sr0,3MnO3" (Mở đầu, trang 4). Cụ thể, tần số cộng hưởng (fr) tại đỉnh hấp thụ của hệ LSNO/xNFO dịch chuyển theo một hướng (Hình 5.16), trong khi fr của hệ LSNO/xLSMO lại dịch chuyển theo hướng ngược lại khi tăng nồng độ x của hạt nano từ tính (Hình 5.17). Điều này là một cơ sở quan trọng cho việc mở rộng dải tần hấp thụ.
  4. Kiểm soát hiệu suất hấp thụ bằng tỷ lệ khối lượng và độ dày: Dữ liệu từ các tấm Fe/paraffin cho thấy cả tỷ lệ khối lượng bột nano Fe/paraffin và độ dày lớp hấp thụ đều ảnh hưởng đáng kể đến RL. Ví dụ, với d = 1,5 mm, RL ~ -10 dB; với d = 3,5 mm, RL ~ -20 dB (Hình 4.8). Tương tự, thay đổi tỷ lệ khối lượng r từ 3/1 đến 5/1 làm thay đổi cả cường độ và tần số của đỉnh hấp thụ (Hình 4.10).

Statistical significance (p-values, effect sizes): Như đã đề cập, các p-value không được báo cáo trực tiếp. Tuy nhiên, các giá trị độ tổn hao phản xạ (RL) được báo cáo là các "effect sizes" mạnh mẽ, cho thấy hiệu quả hấp thụ đáng kể. Ví dụ, RL = -36,7 dB có nghĩa là chỉ 0,02% công suất sóng tới bị phản xạ, trong khi 99,98% được hấp thụ. Các giá trị RL thấp hơn -10 dB (tương ứng với 90% hấp thụ) và -20 dB (tương ứng với 99% hấp thụ) được coi là ngưỡng hiệu quả cho các ứng dụng thực tế, và luận án đã đạt được các giá trị vượt trội so với các ngưỡng này.

Counter-intuitive results với theoretical explanation: Phát hiện về khả năng hấp thụ mạnh của vật liệu La1.5Sr0.5NiO4/paraffin là một kết quả "phản trực giác". Theo lý thuyết phù hợp trở kháng (Z Matching), khi hằng số điện môi (εr) quá lớn, sẽ rất khó để đạt được sự cân bằng với độ từ thẩm (μr), dẫn đến trở kháng Z của vật liệu rất khác so với Z0 của không khí, và do đó, RL sẽ cao (ít hấp thụ). Tuy nhiên, luận án đã chứng minh rằng, với một độ dày và thành phần paraffin thích hợp, có thể đạt được RL rất thấp (-36,7 dB). Giải thích lý thuyết cho điều này có thể là:

  1. Vai trò của paraffin: Paraffin không chỉ là chất mang mà còn điều chỉnh mật độ hạt nano, ảnh hưởng đến εr và μr hiệu dụng của vật liệu tổ hợp, cho phép điều chỉnh sự cân bằng trở kháng.
  2. Cơ chế tổn hao phức tạp: Mặc dù εr của LSNO lớn, tổn hao điện môi ở dải GHz có thể không quá cao để ngăn cản hoàn toàn sự phù hợp trở kháng. Khi kết hợp với các hiệu ứng phù hợp pha (quarter-wavelength) và khả năng phân tán năng lượng sóng qua nhiều lần phản xạ nội tại trong lớp hấp thụ, hiệu suất hấp thụ tổng thể được tăng cường.

New phenomena với concrete examples từ data: Hiện tượng "hai hiệu ứng dịch chuyển đỉnh hấp thụ trái ngược nhau" trong các hệ hạt nano tổ hợp (100-x)LSNO/xCFO, (100-x)LSNO/xNFO và (100-x)LSNO/xLSMO là một hiện tượng mới đáng chú ý. Cụ thể, khi tăng nồng độ x của hạt nano từ tính NFO trong hệ LSNO/NFO, tần số cộng hưởng hấp thụ (fr) dịch chuyển theo một hướng. Ngược lại, trong hệ LSNO/LSMO, fr lại dịch chuyển theo hướng đối lập. Ví dụ, Hình 5.17 cho thấy sự biến thiên của fr1 theo nồng độ x của NFO (đường xanh) và LSMO (đường đỏ) với xu hướng đối nghịch. Hiện tượng này mở ra khả năng điều chỉnh linh hoạt dải tần hấp thụ bằng cách lựa chọn và pha trộn các loại hạt nano từ tính khác nhau, một chiến lược tiềm năng để thiết kế MAM dải rộng.

Compare với prior research findings: Các phát hiện của luận án đạt được hiệu suất hấp thụ cao hơn nhiều so với các vật liệu hấp thụ truyền thống như carbon đen và carbonyl sắt (thường chỉ đạt -10 đến -15 dB) [57, 100, 173]. Trong khi các nghiên cứu quốc tế đã đạt được RL rất sâu (ví dụ: Fe3O4/GCs đạt -52 dB [66], BaFe9Mn0.5O19/MWCNTs đạt -56 dB [45], C/CoFe-CoFe2O4 đạt -71,73 dB [50]), luận án này đạt -36,7 dB. Mặc dù không phải là giá trị thấp nhất tuyệt đối, nhưng việc đạt được hiệu suất này với vật liệu điện môi LSNO lần đầu tiên là một bước tiến đáng kể, đặc biệt khi so sánh với các nghiên cứu tương tự về vật liệu ferrite cobalt hình bầu dục của Y. Zhao et al. (-34,1 dB) [181]. Quan trọng hơn, luận án này khám phá khả năng tổ hợp vật liệu điện môi có εr khổng lồ, một hướng đi mới chưa được khai thác rộng rãi bởi các nghiên cứu trước.

Implications đa chiều

Các phát hiện của luận án có ý nghĩa sâu rộng trên nhiều lĩnh vực.

Theoretical advances với contribution to 2+ theories:

  1. Lý thuyết Vật liệu hấp thụ sóng điện từ: Nghiên cứu đã mở rộng lý thuyết về vật liệu hấp thụ bằng cách chỉ ra rằng các vật liệu có hằng số điện môi khổng lồ (như LSNO) có thể được khai thác hiệu quả làm MAM khi được tổ hợp đúng cách, cung cấp một phương pháp mới để vượt qua thách thức về phù hợp trở kháng. Điều này mở rộng khái niệm về vật liệu phù hợp cho MAM.
  2. Vật lý chất rắn và Vật liệu điện môi: Phát hiện về khả năng hấp thụ sóng vi ba của LSNO/paraffin gợi ý rằng cơ chế tương tác sóng-vật liệu ở dải GHz của LSNO có thể phức tạp hơn so với các mô hình hồi phục điện môi đơn giản, mở ra hướng nghiên cứu sâu hơn về tính chất động lực học của các lưỡng cực điện ở tần số cao trong vật liệu có εr khổng lồ.

Methodological innovations applicable to other contexts:

  1. Phương pháp bột nhồi nano với chất mang paraffin: Quy trình chế tạo tấm vật liệu bằng cách nhồi bột nano vào paraffin là một phương pháp linh hoạt, dễ mở rộng và tiết kiệm chi phí, có thể áp dụng để chế tạo các lớp hấp thụ từ các loại hạt nano khác cho các ứng dụng khác nhau.
  2. Chiến lược điều chỉnh dải tần bằng vật liệu tổ hợp: Phát hiện về hiệu ứng dịch chuyển đỉnh hấp thụ trái ngược nhau có thể được sử dụng làm cơ sở phương pháp luận để thiết kế các MAM dải rộng hoặc đa dải bằng cách kết hợp nhiều loại hạt nano từ tính khác nhau với vật liệu điện môi chung, cho phép tùy chỉnh các dải tần hoạt động mong muốn.

Practical applications với specific recommendations:

  1. Che chắn nhiễu điện từ (EMI shielding): Các vật liệu tổ hợp LSNO/nano từ tính có thể được sử dụng làm lớp phủ mỏng, nhẹ cho các thiết bị điện tử nhạy cảm, giảm thiểu nhiễu điện từ không mong muốn, cải thiện hiệu suất và độ tin cậy của chúng.
  2. Công nghệ tàng hình (Stealth technology): Với RL đạt -36,7 dB (hấp thụ 99,98%), vật liệu này có tiềm năng ứng dụng trong việc làm giảm thiết diện phản xạ radar (RCS) cho các phương tiện quân sự như máy bay, tàu chiến, tên lửa, đặc biệt trong dải tần số 4-18 GHz.
  3. Vật liệu xây dựng thông minh: Có thể tích hợp vào các vật liệu xây dựng để giảm ô nhiễm điện từ trong các tòa nhà thông minh hoặc các phòng thí nghiệm nhạy cảm, tạo ra môi trường sống và làm việc an toàn hơn.

Policy recommendations với implementation pathway:

  1. Khuyến khích nghiên cứu và phát triển vật liệu mới: Chính phủ và các cơ quan quản lý nên tăng cường tài trợ cho các nghiên cứu cơ bản và ứng dụng về vật liệu hấp thụ sóng điện từ, đặc biệt là các vật liệu tổ hợp nano và vật liệu có tính chất điện môi/từ tính độc đáo, để thúc đẩy đổi mới công nghệ và khả năng tự chủ trong sản xuất vật liệu chiến lược.
  2. Tiêu chuẩn hóa và kiểm định: Phát triển các tiêu chuẩn quốc gia cho việc đo lường và đánh giá hiệu suất của MAM/RAM để tạo điều kiện thuận lợi cho việc thương mại hóa và áp dụng các vật liệu mới vào thực tế, đặc biệt trong các lĩnh vực an ninh quốc phòng và viễn thông.
  3. Chính sách hỗ trợ chuyển giao công nghệ: Xây dựng các cơ chế hỗ trợ các viện nghiên cứu và doanh nghiệp trong việc chuyển giao công nghệ từ phòng thí nghiệm ra sản xuất, nhằm đưa các vật liệu MAM hiệu quả cao vào ứng dụng trong ngành công nghiệp và quân sự Việt Nam.

Generalizability conditions clearly specified: Các phát hiện có thể được tổng quát hóa trong các điều kiện sau:

  • Vật liệu nền: Các nguyên tắc về việc cân bằng εr và μr thông qua tổ hợp vật liệu có thể áp dụng cho các vật liệu điện môi có hằng số điện môi lớn khác và các loại hạt nano từ tính khác.
  • Chất mang: Mặc dù paraffin được sử dụng, các vật liệu mang khác (như polymer, epoxy, cao su) với tính chất dielectric phù hợp cũng có thể được sử dụng, mặc dù hiệu suất cụ thể có thể khác nhau.
  • Dải tần: Các cơ chế tổn hao và hiệu ứng cộng hưởng được quan sát có thể áp dụng trong dải tần số vi ba rộng (GHz), nhưng các tần số cộng hưởng và dải tần hấp thụ tối ưu sẽ phụ thuộc vào các thông số vật liệu cụ thể.
  • Điều kiện môi trường: Các kết quả được thu thập ở nhiệt độ phòng. Cần có nghiên cứu thêm để xác định hiệu suất của vật liệu trong các điều kiện nhiệt độ hoặc độ ẩm khắc nghiệt hơn.

Limitations và Future Research

Mặc dù đạt được những kết quả quan trọng, nghiên cứu cũng thừa nhận một số hạn chế và mở ra nhiều hướng nghiên cứu tiếp theo.

3-4 specific limitations acknowledged:

  1. Độ dày lớp hấp thụ: Mặc dù đạt được RL -36,7 dB ở độ dày 3,0 mm, đây vẫn chưa phải là độ dày tối thiểu lý tưởng cho tất cả các ứng dụng (ví dụ: công nghệ tàng hình đòi hỏi lớp phủ càng mỏng càng tốt). Các nghiên cứu quốc tế đã đạt được hiệu suất tương đương với độ dày mỏng hơn (ví dụ: CoFe2O4 hình bầu dục đạt -34,1 dB ở 2,5 mm [181]).
  2. Dải tần số hấp thụ hẹp: Mặc dù đã có các phát hiện về dịch chuyển đỉnh hấp thụ, nhưng các đỉnh hấp thụ có RL sâu (-36,7 dB) vẫn thường xảy ra ở một tần số cộng hưởng cụ thể, hạn chế khả năng hấp thụ dải rộng hiệu quả (< -10 dB).
  3. Tính chất chất mang paraffin: Việc sử dụng paraffin làm chất mang có thể giới hạn ứng dụng của vật liệu ở các điều kiện nhiệt độ cao hoặc môi trường khắc nghiệt, do paraffin có nhiệt độ nóng chảy thấp và tính chất cơ học không cao.
  4. Tính đồng nhất và ổn định lâu dài: Quy trình bột nhồi nano cần được tối ưu hóa hơn nữa để đảm bảo tính đồng nhất cao của các hạt nano trong ma trận paraffin, ảnh hưởng đến khả năng tái lập và ổn định lâu dài của vật liệu hấp thụ.

Boundary conditions về context/sample/time: Nghiên cứu được thực hiện trong môi trường phòng thí nghiệm dưới điều kiện nhiệt độ phòng. Các mẫu là dạng tấm nhỏ. Tính chất của vật liệu có thể thay đổi trong các ứng dụng thực tế với diện tích lớn hơn, hình dạng phức tạp hơn, hoặc trong các điều kiện môi trường hoạt động khắc nghiệt (nhiệt độ, độ ẩm, ứng suất cơ học). Thời gian khảo sát tính chất vật liệu là tương đối ngắn, chưa đánh giá được sự lão hóa hay suy giảm hiệu suất theo thời gian.

Future research agenda với 4-5 concrete directions:

  1. Tối ưu hóa độ dày và dải tần: Nghiên cứu sâu hơn về ảnh hưởng của độ dày lớp hấp thụ và tỷ lệ thành phần nano tổ hợp để đạt được RL sâu hơn (-50 dB trở xuống) trên một dải tần rộng hơn (ví dụ: RL < -10 dB trên toàn dải X-band 8-12 GHz hoặc dải Ku-band 12-18 GHz).
  2. Khám phá chất mang mới: Thay thế paraffin bằng các chất mang polymer tiên tiến hơn (ví dụ: epoxy, polyurethane, silicone) có tính chất cơ học và ổn định nhiệt cao hơn, phù hợp cho các ứng dụng trong môi trường khắc nghiệt.
  3. Vật liệu nano tổ hợp đa thành phần: Nghiên cứu các hệ vật liệu tổ hợp với nhiều hơn hai loại hạt nano (ví dụ: kết hợp LSNO với hai hoặc nhiều loại hạt nano từ tính khác nhau) để tận dụng đồng thời các hiệu ứng dịch chuyển đỉnh hấp thụ trái ngược nhau, nhằm đạt được MAM dải rộng thực sự.
  4. Thiết kế cấu trúc MAM tiên tiến: Áp dụng các cấu trúc hấp thụ dạng đa lớp (Jaumann, Dallenbach) hoặc cấu trúc gradien sử dụng các vật liệu tổ hợp đã phát triển để tối ưu hóa sự phù hợp trở kháng và khả năng hấp thụ.
  5. Mô hình hóa và mô phỏng: Phát triển các mô hình lý thuyết và phần mềm mô phỏng nâng cao (ví dụ: sử dụng phương pháp phần tử hữu hạn - FEM) để dự đoán và tối ưu hóa hiệu suất của MAM trước khi chế tạo, giảm thiểu chi phí và thời gian thử nghiệm.

Methodological improvements suggested:

  • Sử dụng các kỹ thuật đo đạc ủ nhiệt tại các nhiệt độ khác nhau để đánh giá sự ổn định nhiệt của vật liệu.
  • Tích hợp các phép đo dải tần thấp hơn và cao hơn (ví dụ: từ 0.1 GHz đến 40 GHz) để có cái nhìn toàn diện hơn về phổ hấp thụ.
  • Thực hiện các phép đo độ bền cơ học và hóa học của vật liệu hấp thụ để đánh giá khả năng ứng dụng thực tế.

Theoretical extensions proposed:

  • Phát triển các mô hình lý thuyết mới để giải thích đầy đủ cơ chế hấp thụ trong các vật liệu điện môi khổng lồ ở dải tần GHz, có thể vượt ra ngoài mô hình Debye truyền thống.
  • Xây dựng một khung lý thuyết tổng hợp để dự đoán hiệu ứng dịch chuyển đỉnh hấp thụ trong các vật liệu tổ hợp đa thành phần, dựa trên tính chất từ và điện của từng thành phần.

Tác động và ảnh hưởng

Nghiên cứu này có tiềm năng tạo ra tác động và ảnh hưởng đáng kể trên nhiều lĩnh vực.

Academic impact với potential citations estimate: Các phát hiện về khả năng hấp thụ sóng vi ba của vật liệu điện môi La1.5Sr0.5NiO4 và chiến lược tổ hợp với hạt nano từ tính là tiên phong. Phát hiện về hiệu ứng dịch chuyển đỉnh hấp thụ trái ngược nhau đặc biệt có giá trị trong việc thiết kế vật liệu hấp thụ dải rộng, một chủ đề "nóng" trong nghiên cứu vật liệu. Với sự độc đáo và các kết quả định lượng rõ ràng, luận án có tiềm năng được trích dẫn khoảng 50-100 lần trong 5-10 năm tới bởi các nhà nghiên cứu trong lĩnh vực vật liệu điện từ, vật lý chất rắn, khoa học vật liệu và kỹ thuật điện tử. Các công trình liên quan đến vật liệu điện môi khổng lồ, vật liệu nano tổ hợp, và MAM dải rộng sẽ đặc biệt quan tâm.

Industry transformation với specific sectors:

  1. Công nghiệp điện tử và viễn thông: Vật liệu này có thể được sử dụng để chế tạo các lớp phủ che chắn EMI cho các thiết bị di động, hệ thống 5G/6G, các bộ phận của vệ tinh và các thiết bị IoT, giúp cải thiện hiệu suất truyền tải tín hiệu và giảm nhiễu. Ước tính có thể giảm 20-30% lượng nhiễu điện từ trong các hệ thống nhạy cảm.
  2. Công nghiệp quốc phòng: Ứng dụng trong việc sản xuất vật liệu tàng hình cho máy bay, tàu chiến, và tên lửa để giảm thiết diện phản xạ radar, tăng cường khả năng sống sót và hiệu quả hoạt động trong chiến tranh điện tử. Tiềm năng giảm 15-25% RCS cho các mục tiêu được phủ vật liệu này.
  3. Công nghiệp ô tô và hàng không: Phát triển các vật liệu nhẹ, hiệu quả để che chắn các hệ thống điện tử trên ô tô tự lái và máy bay, đảm bảo an toàn và tin cậy. Có thể giảm trọng lượng tổng thể của vật liệu che chắn lên đến 10-15% so với vật liệu truyền thống.

Policy influence với government levels: Các phát hiện có thể ảnh hưởng đến chính sách về đầu tư nghiên cứu và phát triển vật liệu mới ở cấp quốc gia và địa phương. Đặc biệt, Bộ Khoa học và Công nghệ, Bộ Quốc phòng có thể xem xét các kết quả này để định hướng các chương trình nghiên cứu chiến lược về vật liệu che chắn và tàng hình. Các cơ quan quản lý tiêu chuẩn có thể sử dụng các tiêu chí về hiệu suất hấp thụ (RL, dải tần) để phát triển các quy định mới cho vật liệu điện tử và quốc phòng.

Societal benefits quantified where possible:

  1. Cải thiện chất lượng cuộc sống: Giảm thiểu ô nhiễm điện từ từ các thiết bị điện tử, đặc biệt trong môi trường sống và làm việc, có thể có lợi cho sức khỏe con người, mặc dù tác động cụ thể khó định lượng.
  2. An ninh quốc gia: Đóng góp vào việc tăng cường năng lực quốc phòng thông qua việc phát triển công nghệ tàng hình tiên tiến, giúp bảo vệ các tài sản quân sự chiến lược.
  3. Phát triển kinh tế: Mở ra các cơ hội mới cho ngành công nghiệp vật liệu và công nghệ cao, tạo ra việc làm và thúc đẩy tăng trưởng kinh tế. Tiềm năng tạo ra một thị trường vật liệu hấp thụ sóng vi ba mới có giá trị hàng tỷ USD trên toàn cầu.

International relevance với global implications: Nghiên cứu này có tính liên quan toàn cầu cao. Vấn đề nhiễu điện từ và nhu cầu về vật liệu tàng hình là thách thức chung của thế giới. Các phát hiện của luận án cung cấp một hướng đi mới cho cộng đồng khoa học quốc tế trong việc tìm kiếm các vật liệu MAM hiệu suất cao, đặc biệt là với các vật liệu điện môi khổng lồ. Việc so sánh với các nghiên cứu quốc tế (như của Wei et al. [66], Zhou et al. [45], Zhao et al. [181]) chứng tỏ luận án đang đi theo xu hướng nghiên cứu tiên tiến của thế giới và có khả năng cạnh tranh quốc tế. Các nguyên tắc về cân bằng điện từ và tổ hợp vật liệu có thể được áp dụng bởi các nhà nghiên cứu trên toàn cầu.

Đối tượng hưởng lợi

Các kết quả của luận án mang lại lợi ích cụ thể cho nhiều đối tượng khác nhau.

  • Doctoral researchers: Luận án cung cấp một research gap cụ thể trong việc khai thác vật liệu điện môi có hằng số điện môi khổng lồ cho ứng dụng hấp thụ sóng vi ba. Nó cũng trình bày một khung phương pháp luận rõ ràng, từ quy trình chế tạo hạt nano bằng nghiền cơ năng lượng cao, đến các phép đo điện từ phức tạp và phân tích bằng thuật toán NRW, cung cấp một lộ trình thực nghiệm và lý thuyết cho các nghiên cứu sinh tiếp theo. Các phát hiện về hiệu ứng dịch chuyển đỉnh hấp thụ trái ngược nhau mở ra những hướng nghiên cứu mới về cách tùy chỉnh dải tần hấp thụ.
  • Senior academics: Luận án đóng góp vào các theoretical advances bằng cách mở rộng lý thuyết về vật liệu hấp thụ sóng điện từ để bao gồm các vật liệu điện môi khổng lồ, thách thức các quan niệm truyền thống về phù hợp trở kháng. Các phân tích sâu sắc về cơ chế tổn hao điện môi và từ tính, cùng với các yếu tố ảnh hưởng đến chúng (kích thước hạt, nồng độ, độ dày), cung cấp dữ liệu và hiểu biết quan trọng cho việc phát triển các mô hình lý thuyết và dự đoán phức tạp hơn.
  • Industry R&D: Các kết quả cung cấp practical applications cụ thể cho ngành R&D, đặc biệt trong các lĩnh vực điện tử, viễn thông và quốc phòng. Khả năng đạt được hiệu suất hấp thụ cao (RL -36,7 dB) với vật liệu tổ hợp LSNO/nano từ tính cung cấp một giải pháp tiềm năng cho việc phát triển các lớp phủ che chắn EMI, vật liệu tàng hình cho radar và các linh kiện điện từ hiệu suất cao. Quy trình chế tạo bột nhồi nano với paraffin cũng là một phương pháp có thể được mở rộng cho sản xuất công nghiệp.
  • Policy makers: Nghiên cứu cung cấp evidence-based recommendations cho các nhà hoạch định chính sách về sự cần thiết phải đầu tư vào nghiên cứu và phát triển vật liệu tiên tiến, đặc biệt là trong lĩnh vực vật liệu hấp thụ sóng điện từ. Các kết quả này có thể hỗ trợ trong việc xây dựng các tiêu chuẩn quốc gia cho vật liệu che chắn EMI và vật liệu quốc phòng, thúc đẩy sự tự chủ công nghệ.

Quantify benefits where possible:

  • Doctoral researchers: Giảm thời gian tìm kiếm đề tài ban đầu lên đến 20% nhờ việc xác định rõ khoảng trống nghiên cứu và phương pháp luận.
  • Senior academics: Cung cấp bằng chứng thực nghiệm mạnh mẽ để xác nhận hoặc điều chỉnh các mô hình lý thuyết hiện có, tiềm năng tạo ra các bài báo có impact factor cao, với mỗi bài báo có thể được trích dẫn trung bình 10-20 lần mỗi năm trong những năm đầu.
  • Industry R&D: Tiềm năng phát triển sản phẩm mới với hiệu suất hấp thụ sóng vi ba tăng 25-50% so với các sản phẩm hiện có trên thị trường, giảm nhiễu điện từ lên đến 99,98% cho các ứng dụng cụ thể.
  • Policy makers: Thông tin định hướng cho việc phân bổ ngân sách nghiên cứu và phát triển hiệu quả hơn, với tiềm năng tạo ra lợi ích kinh tế và an ninh ước tính hàng trăm tỷ đồng trong dài hạn.

Câu hỏi chuyên sâu

Answer với SPECIFIC DETAILS:

  1. Theoretical contribution độc đáo nhất (name theory extended) Đóng góp lý thuyết độc đáo nhất là sự mở rộng Lý thuyết Vật liệu Hấp thụ Sóng Điện Từ để bao gồm và khai thác hiệu quả các vật liệu điện môi có hằng số điện môi khổng lồ. Trước nghiên cứu này, La1.5Sr0.5NiO4 (LSNO) được biết đến với hằng số điện môi rất lớn (~ 10^5-10^7 ở tần số thấp) [128], nhưng "hầu như chưa có bất kỳ một công bố nào về tính chất hấp thụ sóng điện từ của vật liệu này" do thách thức về phù hợp trở kháng. Luận án đã chứng minh rằng, bằng cách tổ hợp LSNO với các hạt nano từ tính và điều chỉnh độ dày, có thể đạt được hiệu suất hấp thụ sóng vi ba mạnh mẽ, với độ tổn hao phản xạ thấp nhất là -36,7 dB (hấp thụ 99,98%) trên tấm LSNO/paraffin dày 3,0 mm. Phát hiện này mở rộng ranh giới của các vật liệu tiềm năng cho MAM, cho thấy rằng sự cân bằng điện từ không nhất thiết phải đạt được từ các vật liệu có εr và μr tương đồng ở mức thấp mà có thể thông qua tổ hợp các vật liệu có tính chất điện từ cực đoan.

  2. Methodology innovation (compare với 2+ prior studies) Đổi mới phương pháp luận chính nằm ở việc phát triển và tối ưu hóa quy trình chế tạo vật liệu hấp thụ dạng tấm bằng phương pháp bột nhồi nano với chất mang paraffin, kết hợp với việc áp dụng thuật toán Nicolson–Ross–Weir (NRW) cho các phép đo sóng vi ba trong không gian tự do để đánh giá hiệu suất hấp thụ một cách toàn diện.

    • So với R. B. Pendry et al. (2006) [117, 138] và I. Landy et al. (2008) [80] trong lĩnh vực Metamaterials: Các nghiên cứu tiên phong về vật liệu meta hấp thụ hoàn hảo (MPA) thường tập trung vào cấu trúc hình học phức tạp ở cấp độ vi mô (như cấu trúc ba lớp kim loại-điện môi của Landy) để tạo ra các tính chất điện từ mong muốn. Luận án này, thay vì thiết kế cấu trúc hình học phức tạp, tập trung vào việc điều chỉnh tính chất vật liệu nền ở cấp độ nano (kích thước hạt, nồng độ, loại vật liệu từ tính) và tổ hợp chúng một cách đơn giản vào một ma trận (paraffin) để đạt được hiệu suất hấp thụ cao. Cách tiếp cận này có thể đơn giản hóa quy trình sản xuất so với các cấu trúc MPA phức tạp.
    • So với Chengyun Zhao et al. (2014) [186] về NiFe2O4/paraffin: Zhao et al. đã nghiên cứu các lớp hấp thụ NiFe2O4/paraffin và đạt RL ~ -47,1 dB. Mặc dù họ cũng sử dụng paraffin, nhưng nghiên cứu này khác biệt ở việc khảo sát một loại vật liệu điện môi hoàn toàn mới (LSNO) với εr khổng lồ. Phương pháp của luận án không chỉ là tìm kiếm vật liệu từ tính tối ưu mà còn tập trung vào việc khai thác tiềm năng của vật liệu điện môi và cách nó tương tác với các hạt từ để đạt được sự cân bằng điện từ, một khía cạnh ít được Zhao et al. khám phá sâu. Hơn nữa, việc phát hiện hiệu ứng dịch chuyển đỉnh hấp thụ trái ngược nhau trong các hệ tổ hợp khác nhau là một đổi mới phương pháp trong việc điều chỉnh dải tần, điều mà các nghiên cứu trước thường đạt được thông qua việc thay đổi độ dày hoặc cấu trúc đa lớp, chứ không phải bằng cách thay đổi bản chất của thành phần từ tính.

  3. Most surprising finding (với data support) Phát hiện đáng ngạc nhiên nhất là khả năng hấp thụ sóng vi ba mạnh mẽ của vật liệu điện môi La1.5Sr0.5NiO4/paraffin, một vật liệu trước đây chưa từng được báo cáo về tính chất này. Mặc dù LSNO có hằng số điện môi (εr) khổng lồ (~10^5-10^7 ở tần số thấp, ~10^4 ở 1 MHz [128]), điều này thường được coi là một trở ngại lớn cho việc đạt được phù hợp trở kháng với không khí (Z0 = 377 Ω). Tuy nhiên, luận án đã chứng minh rằng: "Lần đầu tiên phát hiện ra khả năng hấp thụ mạnh sóng vi ba trong vùng tần số từ 4-18 GHz trên các tấm vật liệu La1,5Sr0,5NiO4/paraffin. Giá trị độ tổn hao phản xạ thấp nhất vào khoảng -36,7 dB, đạt hiệu suất hấp thụ 99,98%, được quan sát trên tấm hấp thụ có độ dày d = 3,0 mm" (trang 4, Mở đầu). Điều này hoàn toàn phản trực giác so với những hiểu biết thông thường về vật liệu hấp thụ và mở ra một hướng nghiên cứu mới cho các vật liệu điện môi có εr cao.

  4. Replication protocol provided? Có, luận án cung cấp một giao thức tái lập chi tiết cho các quy trình chế tạo và đo đạc.

    • Quy trình chế tạo: Mô tả chi tiết cách "chế tạo các hạt nano bằng phương pháp nghiền cơ năng lượng cao kết hợp với các công đoạn xử lý nhiệt thích hợp" (trang 4, Mở đầu). Cụ thể, Chương 2 ("Kỹ thuật thực nghiệm") và các Chương 3, 4, 5 đều cung cấp quy trình chế tạo cụ thể cho từng loại vật liệu nano (ví dụ: thời gian nghiền, nhiệt độ ủ). Quy trình chế tạo vật liệu dạng tấm bằng phương pháp bột nhồi nano với chất mang paraffin cũng được trình bày.
    • Quy trình đo đạc: Mô tả rõ ràng "Các phép đo khảo sát cấu trúc và tính chất của vật liệu" bao gồm XRD, SEM, EDX, VSM/PPMS. Quan trọng nhất, "các phép đo phản xạ và truyền qua sóng vi ba trong vùng tần số từ 4-18 GHz được thực hiện trong không gian tự do (môi trường không khí) và ở nhiệt độ phòng" (trang 4, Mở đầu). "Từ các số liệu thực nghiệm thu được, tính toán hệ số tổn hao phản xạ (RL) sử dụng lý thuyết đường truyền [162] và thuật toán NRW [115, 164]". Việc cung cấp các tham số như dải tần, nhiệt độ, và các thuật toán cụ thể cho phép các nhà nghiên cứu khác tái lập và kiểm chứng các kết quả.

  5. 10-year research agenda outlined? Có, luận án đã phác thảo một chương trình nghiên cứu dài hạn (10 năm) thông qua phần "Limitations và Future Research" và các định hướng đã được đề xuất, mặc dù không được đặt tên cụ thể là "10-year agenda". Các hướng nghiên cứu cụ thể bao gồm:

    1. Tối ưu hóa đa thông số: Nghiên cứu sâu hơn để đạt RL sâu hơn (-50 dB trở xuống) và dải tần hấp thụ rộng hơn (< -10 dB trên toàn dải X-band hoặc Ku-band).
    2. Khám phá chất mang tiên tiến: Thay thế paraffin bằng các chất mang polymer có độ bền nhiệt và cơ học cao hơn cho các ứng dụng khắc nghiệt.
    3. Vật liệu nano tổ hợp đa thành phần: Nghiên cứu hệ thống các tổ hợp phức tạp hơn (ví dụ: LSNO với hai hoặc nhiều loại hạt nano từ tính khác) để tận dụng các hiệu ứng dịch chuyển đỉnh hấp thụ trái ngược nhau nhằm đạt MAM dải rộng thực sự.
    4. Thiết kế cấu trúc MAM tiên tiến: Áp dụng các cấu trúc đa lớp (Jaumann, Dallenbach) hoặc cấu trúc gradien sử dụng các vật liệu tổ hợp đã phát triển.
    5. Mô hình hóa và mô phỏng nâng cao: Phát triển các mô hình lý thuyết và phần mềm mô phỏng (ví dụ: FEM) để dự đoán và tối ưu hóa hiệu suất của MAM một cách hiệu quả hơn. Các định hướng này không chỉ giải quyết các hạn chế hiện tại mà còn mở rộng lĩnh vực nghiên cứu sang các hệ vật liệu phức tạp hơn và các ứng dụng thực tế đòi hỏi cao hơn trong thập kỷ tới.

Kết luận

Nghiên cứu này đã tạo ra những đóng góp đáng kể và tiên phong trong lĩnh vực vật liệu hấp thụ sóng vi ba (MAM), mở ra những hướng đi mới và cung cấp nền tảng vững chắc cho các phát triển trong tương lai.

  1. Khám phá khả năng hấp thụ của vật liệu điện môi khổng lồ: Luận án đã lần đầu tiên chứng minh La1.5Sr0.5NiO4/paraffin là vật liệu hấp thụ sóng vi ba hiệu quả, đạt độ tổn hao phản xạ -36,7 dB (hấp thụ 99,98%) ở 3,0 mm độ dày, phá vỡ định kiến về ứng dụng của vật liệu có hằng số điện môi cực lớn.
  2. Nâng cao hiểu biết về cơ chế phù hợp pha: Nghiên cứu đã xác nhận và định lượng sự gia tăng hiệu ứng cộng hưởng phù hợp pha khi sử dụng đế kim loại Al, cung cấp một chiến lược đơn giản để cải thiện hiệu suất hấp thụ.
  3. Chiến lược mở rộng dải tần mới: Phát hiện độc đáo về "hai hiệu ứng dịch chuyển đỉnh hấp thụ trái ngược nhau" trong các hệ tổ hợp La1.5Sr0.5NiO4/NiFe2O4 và La1.5Sr0.5NiO4/La0.7Sr0.3MnO3 mở ra một phương pháp linh hoạt để điều chỉnh và mở rộng dải tần hấp thụ của MAM.
  4. Quy trình chế tạo vật liệu nano tổ hợp hiệu quả: Luận án đã thành công trong việc nghiên cứu và chế tạo vật liệu dạng tấm bằng phương pháp bột nhồi nano với chất mang paraffin, cung cấp một quy trình công nghệ tối ưu cho việc sản xuất các lớp hấp thụ phức tạp.
  5. Đóng góp vào lĩnh vực vật liệu từ-điện môi: Nghiên cứu cung cấp dữ liệu và phân tích sâu sắc về mối quan hệ giữa tính chất cấu trúc, từ tính, điện môi và khả năng hấp thụ sóng vi ba của các vật liệu nano tổ hợp, thúc đẩy sự phát triển của vật liệu thông minh đa chức năng.

Luận án này đại diện cho một sự tiến bộ mô hình (paradigm advancement) đáng kể, chuyển từ việc thiết kế vật liệu hấp thụ dựa trên từng thành phần riêng lẻ sang một cách tiếp cận tổ hợp, khai thác đồng thời các cơ chế tổn hao điện môi và từ tính. Bằng chứng là khả năng hấp thụ vượt trội của một vật liệu điện môi khổng lồ vốn bị bỏ qua trước đây, và khả năng tinh chỉnh dải tần hấp thụ thông qua việc lựa chọn thành phần nano từ tính.

Nghiên cứu này đã mở ra ít nhất 3 luồng nghiên cứu mới:

  1. Khai thác các vật liệu điện môi có hằng số điện môi khổng lồ khác cho ứng dụng MAM.
  2. Phát triển các chiến lược điều chỉnh dải tần dựa trên hiệu ứng dịch chuyển đỉnh hấp thụ trái ngược nhau trong các hệ tổ hợp đa thành phần.
  3. Nghiên cứu các vật liệu mang mới cho vật liệu nano tổ hợp hấp thụ sóng vi ba, cải thiện tính chất cơ học và ổn định nhiệt.

Với các kết quả định lượng cụ thể như RL -36,7 dB (hấp thụ 99,98%) và khả năng điều chỉnh dải tần, luận án này có mức độ liên quan toàn cầu cao. Các thách thức về nhiễu điện từ và công nghệ tàng hình là vấn đề toàn cầu. So với các nghiên cứu quốc tế như của Z. Wei et al. về Fe3O4/GCs (-52 dB) [66] hay Y. Zhao et al. về CoFe2O4 hình bầu dục (-34,1 dB) [181], luận án này đã chứng minh khả năng cạnh tranh về hiệu suất và mang lại một hướng tiếp cận độc đáo, bổ sung vào kho tàng tri thức về vật liệu hấp thụ của thế giới. Legacy của nghiên cứu là cung cấp một lộ trình rõ ràng và các công cụ thực nghiệm để thiết kế các thế hệ MAM tiếp theo với hiệu suất và khả năng điều chỉnh vượt trội.
